ŚRUBA ZAMKOWA DIN 603 M6X65 KLASA 4.8 OCYNK GALWANICZNY
45,96 zł / opak.
37,37 zł / opak.
Śruba zamkowa DIN 603 M6 × 65 z łbem grzybkowym, klasa 4.8, ocynk galwaniczny
Śruba zamkowa M6 × 65 wg DIN 603 z łbem grzybkowym Ø 16 mm i kwadratowym podsadzeniem 6 × 6 mm, klasa 4.8, ocynk galwaniczny. Gwint M6 × 1 ma długość b = 18 mm, a między kwadratem a gwintem jest 42,4 mm gładkiego trzpienia. Gładki, kopulasty łeb nie ma gniazda – śrubę dokręcasz wyłącznie od strony nakrętki. Skręci pakiet do ok. 56,4 mm grubości (z podkładką i nakrętką). Opakowanie: 200 szt.
O produkcie

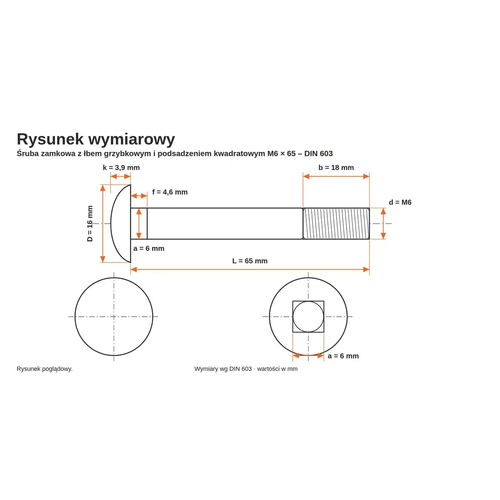

Śruba zamkowa DIN 603 M6 × 65 ma półkulisty (grzybkowy) łeb Ø 16 mm (max 16,55 mm) o wysokości do 3,88 mm, a pod nim kwadratowe podsadzenie 6 × 6 mm na wysokości do 4,6 mm. Materiał: stal węglowa klasy 4.8 wg PN-EN ISO 898-1, ocynk galwaniczny.
Gwint M6 × 1 ma długość b = 18 mm, a między kwadratem a gwintem jest 42,4 mm gładkiego trzpienia. Z podkładką DIN 125 (1,6 mm) i nakrętką DIN 934 (5 mm) śruba skręci pakiet do ok. 56,4 mm – od ok. 45,9 mm, żeby nakrętka weszła na gwint.
W drewnie wywierć otwór Ø 6 mm i wbij śrubę, aż kwadrat schowa się w materiale; w stali potrzebny jest otwór kwadratowy 6 × 6 mm. Przekrój czynny gwintu As = 20,1 mm², minimalna siła zrywająca dla klasy 4.8 ok. 8,4 kN, orientacyjny moment dokręcania nakrętki 5,3 Nm. Jedna sztuka waży ok. 15,7 g.
Śruba M6 × 65 ma cienką powłokę cynku galwanicznego – wystarczy w pomieszczeniach i pod zadaszeniem. W drewnie impregnowanym ciśnieniowo i na deszczu ocynk koroduje szybciej, więc do takich miejsc wybierz wykonanie ocynkowane ogniowo lub ze stali A2.
Dlaczego ta śruba M6 × 65
Gładki, bez krawędzi – bezpieczny w meblach ogrodowych i na placach zabaw.
Blokuje obrót w drewnie – dokręcasz tylko nakrętkę.
Gładki trzpień 42,4 mm pasuje do otworu w drewnie.
Bez gniazda w łbie – nie odkręcisz jej od zewnątrz.
Długość 65 mm z podkładką i nakrętką M6.
Siła zrywająca ok. 8,4 kN, ochrona we wnętrzach i pod dachem.
Do czego użyć śruby zamkowej M6
łączenie nóg i oparć
zjeżdżalnie, piaskownice, huśtawki
okucia pasowe na drewnie
burty i podłogi ze sklejki
W skrócie
Montaż śruby
Kolejność montażu śruby zamkowej M6 × 65 w drewnie.
Parametry techniczne
Wymiary wg DIN 603 (odpowiednik ISO 8677); klasa 4.8 wg PN-EN ISO 898-1; masa i moment orientacyjne; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M6 × 1 | metryczny zwykły |
| Długość L | 65 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 18 mm | DIN 603 |
| Gładki trzpień | 42,4 mm | między kwadratem a gwintem |
| Norma | DIN 603 | odpowiednik ISO 8677 |
| Klasa własności | 4.8 | Rm 420 MPa, Re 340 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza, pod zadaszeniem |
| Średnica łba D | 16 mm | nominalnie, max 16,55 mm |
| Wysokość łba k | 3,88 mm | max |
| Podsadzenie a × a | 6 × 6 mm | kwadrat |
| Wysokość podsadzenia f | 4,6 mm | max |
| Przekrój czynny As | 20,1 mm² | gwint M6 |
| Siła zrywająca min. | ok. 8,4 kN | As × 420 MPa |
| Moment dokręcania | ok. 5,3 Nm | orientacyjnie, od strony nakrętki |
| Masa 1 szt. | ok. 15,7 g | orientacyjnie |
| Opakowanie | 200 szt. | |
| Otwór w drewnie | Ø 6 mm | kwadrat wbijany |
| Otwór w stali | □ 6 mm lub Ø 6,6 mm | kwadratowy / ISO 273 |
Jak dobrać śrubę zamkową?
Średnice śrub zamkowych DIN 603 w ofercie i ich typowe zastosowania.
| Średnica | Łeb / kwadrat | Gdzie stosować |
|---|---|---|
| M5, M6 | Ø 13–16 / 5–6 mm | meble, skrzynie, lekkie okucia |
| M8 | Ø 20 / 8 mm | pergole, płoty, regały, przyczepki |
| M10, M12 | Ø 24–30 / 10–12 mm | wiaty, więźby, bramy, pomosty |
Jak zamontować śrubę – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Śruba M6 × 65 ma cienką powłokę cynku galwanicznego – wystarczy w pomieszczeniach i pod zadaszeniem. W drewnie impregnowanym ciśnieniowo i na deszczu ocynk koroduje szybciej, więc do takich miejsc wybierz wykonanie ocynkowane ogniowo lub ze stali A2.
Łączenie materiałów: nakrętkę i podkładkę dobieraj również ocynkowane – nie łącz z elementami nierdzewnymi.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – piasek i trociny utrudniają dokręcanie.
Śruba zamkowa M6 w innych długościach
6036554.8ZN · pakiet do 46,4 mmM6 × 60 4.8 ZN
6036604.8ZN · pakiet do 51,4 mmM6 × 65 4.8 ZN ✓
6036654.8ZN · ten produktM6 × 70 4.8 ZN
6036704.8ZN · pakiet do 61,4 mmM6 × 75 4.8 ZN
6036754.8ZN · pakiet do 66,4 mm
Dobierz długość: grubość drewna + podkładka + nakrętka M6 + 1–2 zwoje gwintu.
Pasujące nakrętki, podkładki i długości
klasa 8, ocynk
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M6
ząbkowana, ocynk – bez podkładki
ZOBACZ →Nakrętka kołpakowa DIN 1587 M6
ocynk – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M6
ocynk galwaniczny
ZOBACZ →Śruba zamkowa DIN 603 M6 × 60
4.8 ZN
ZOBACZ →Śruba zamkowa DIN 603 M6 × 70
4.8 ZN
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 4.8
■ gwint metryczny M6 × 1
■ symbol 6036654.8ZN
Najczęściej zadawane pytania
Czy śruba M6×65 4.8 ZN nadaje się na zewnątrz?
Ocynk galwaniczny śruby M6×65 4.8 ZN jest cienki – sprawdzi się pod zadaszeniem i w suchych miejscach. Na deszczu i w drewnie impregnowanym ciśnieniowo pojawi się rdza, dlatego na zewnątrz lepsze są śruby zamkowe ocynkowane ogniowo lub nierdzewne A2.
Ile sztuk M6×65 4.8 ZN jest w opakowaniu?
Jedna śruba M6×65 4.8 ZN waży ok. 15,7 g; w opakowaniu jest 200 szt. – razem ok. 3,14 kg. Masa jest orientacyjna, wyliczona z wymiarów normowych.
Czy jest śruba podobna do M6×65 4.8 ZN, ale innej długości?
Obok śruby M6×65 4.8 ZN mamy też: krótsza M6×60, dłuższa M6×70. Długość 65 mm jest też w średnicach: M5, M8, M10, M12. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jaki otwór wywiercić pod śrubę zamkową M6×65 4.8 ZN?
W drewnie pod śrubę M6×65 4.8 ZN wywierć otwór Ø 6 mm (najwyżej 7 mm) – kwadrat 6 × 6 mm wbijesz młotkiem, a ciasno osadzony nie obróci się przy dokręcaniu. W stali potrzebny jest otwór kwadratowy 6 × 6 mm albo okrągły Ø 6,6 mm (ISO 273) – wtedy śrubę trzeba przytrzymać.
Jaką grubość drewna skręci śruba M6×65 4.8 ZN?
Śruba M6×65 4.8 ZN z podkładką DIN 125 (1,6 mm) i nakrętką DIN 934 (5 mm) skręci pakiet do ok. 56,4 mm, z 2 zwojami zapasu. Pakiet powinien mieć min. ok. 45,9 mm, żeby nakrętka weszła na gwint (b = 18 mm).
Jak długi jest gwint w śrubie zamkowej M6×65 4.8 ZN?
Nie – śruba M6×65 4.8 ZN ma gwint b = 18 mm (wg DIN 603 dla długości do 125 mm: 2d + 6). Pomiędzy kwadratem a gwintem jest 42,4 mm gładkiego trzpienia, który dobrze pasuje do otworu.
Jaką nakrętkę i podkładkę dobrać do śruby M6×65 4.8 ZN?
Do śruby M6×65 4.8 ZN dobierz nakrętkę M6 klasy 8 w ocynku (DIN 934) i podkładkę DIN 125 M6 (6,4/12 × 1,6 mm). W miękkim drewnie lepiej sprawdzi się podkładka poszerzona (DIN 9021 lub DIN 440), która nie wgniecie się w materiał. Nakrętka kołpakowa DIN 1587 zakryje wystający koniec gwintu.
