ŚRUBA ZAMKOWA DIN 603 M6X45 KLASA 4.8 OCYNK GALWANICZNY
35,86 zł / opak.
29,15 zł / opak.
Śruba zamkowa DIN 603 M6 × 45 z łbem grzybkowym, klasa 4.8, ocynk galwaniczny
Śruba zamkowa M6 × 45 wg DIN 603 z łbem grzybkowym Ø 16 mm i kwadratowym podsadzeniem 6 × 6 mm, klasa 4.8, ocynk galwaniczny. Gwint M6 × 1 ma długość b = 18 mm, a między kwadratem a gwintem jest 22,4 mm gładkiego trzpienia. Gładki, kopulasty łeb nie ma gniazda – śrubę dokręcasz wyłącznie od strony nakrętki. Skręci pakiet do ok. 36,4 mm grubości (z podkładką i nakrętką). Opakowanie: 200 szt.
O produkcie

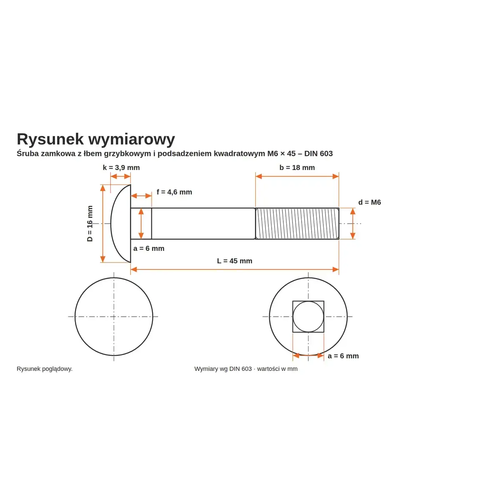

Śruba zamkowa DIN 603 M6 × 45 ma półkulisty (grzybkowy) łeb Ø 16 mm (max 16,55 mm) o wysokości do 3,88 mm, a pod nim kwadratowe podsadzenie 6 × 6 mm na wysokości do 4,6 mm. Materiał: stal węglowa klasy 4.8 wg PN-EN ISO 898-1, ocynk galwaniczny.
Gwint M6 × 1 ma długość b = 18 mm, a między kwadratem a gwintem jest 22,4 mm gładkiego trzpienia. Z podkładką DIN 125 (1,6 mm) i nakrętką DIN 934 (5 mm) śruba skręci pakiet do ok. 36,4 mm – od ok. 25,9 mm, żeby nakrętka weszła na gwint.
W drewnie wywierć otwór Ø 6 mm i wbij śrubę, aż kwadrat schowa się w materiale; w stali potrzebny jest otwór kwadratowy 6 × 6 mm. Przekrój czynny gwintu As = 20,1 mm², minimalna siła zrywająca dla klasy 4.8 ok. 8,4 kN, orientacyjny moment dokręcania nakrętki 5,3 Nm. Jedna sztuka waży ok. 12,2 g.
Srebrna powłoka cynkowa śruby M6 × 45 chroni ją w suchym otoczeniu. Przy kontakcie z wilgotnym drewnem (zwłaszcza dębem i impregnowaną sosną) pojawią się zacieki i rdza – na zewnątrz stosuj śruby o mocniejszym zabezpieczeniu antykorozyjnym.
Dlaczego ta śruba M6 × 45
Gładki, bez krawędzi – bezpieczny w meblach ogrodowych i na placach zabaw.
Blokuje obrót w drewnie – dokręcasz tylko nakrętkę.
Gładki trzpień 22,4 mm pasuje do otworu w drewnie.
Bez gniazda w łbie – nie odkręcisz jej od zewnątrz.
Długość 45 mm z podkładką i nakrętką M6.
Siła zrywająca ok. 8,4 kN, ochrona we wnętrzach i pod dachem.
Do czego użyć śruby zamkowej M6
łączenie nóg i oparć
zjeżdżalnie, piaskownice, huśtawki
okucia pasowe na drewnie
burty i podłogi ze sklejki
W skrócie
Montaż śruby
Kolejność montażu śruby zamkowej M6 × 45 w drewnie.
Parametry techniczne
Wymiary wg DIN 603 (odpowiednik ISO 8677); klasa 4.8 wg PN-EN ISO 898-1; masa i moment orientacyjne; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M6 × 1 | metryczny zwykły |
| Długość L | 45 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 18 mm | DIN 603 |
| Gładki trzpień | 22,4 mm | między kwadratem a gwintem |
| Norma | DIN 603 | odpowiednik ISO 8677 |
| Klasa własności | 4.8 | Rm 420 MPa, Re 340 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza, pod zadaszeniem |
| Średnica łba D | 16 mm | nominalnie, max 16,55 mm |
| Wysokość łba k | 3,88 mm | max |
| Podsadzenie a × a | 6 × 6 mm | kwadrat |
| Wysokość podsadzenia f | 4,6 mm | max |
| Przekrój czynny As | 20,1 mm² | gwint M6 |
| Siła zrywająca min. | ok. 8,4 kN | As × 420 MPa |
| Moment dokręcania | ok. 5,3 Nm | orientacyjnie, od strony nakrętki |
| Masa 1 szt. | ok. 12,2 g | orientacyjnie |
| Opakowanie | 200 szt. | |
| Otwór w drewnie | Ø 6 mm | kwadrat wbijany |
| Otwór w stali | □ 6 mm lub Ø 6,6 mm | kwadratowy / ISO 273 |
Jak dobrać śrubę zamkową?
Średnice śrub zamkowych DIN 603 w ofercie i ich typowe zastosowania.
| Średnica | Łeb / kwadrat | Gdzie stosować |
|---|---|---|
| M5, M6 | Ø 13–16 / 5–6 mm | meble, skrzynie, lekkie okucia |
| M8 | Ø 20 / 8 mm | pergole, płoty, regały, przyczepki |
| M10, M12 | Ø 24–30 / 10–12 mm | wiaty, więźby, bramy, pomosty |
Jak zamontować śrubę – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Srebrna powłoka cynkowa śruby M6 × 45 chroni ją w suchym otoczeniu. Przy kontakcie z wilgotnym drewnem (zwłaszcza dębem i impregnowaną sosną) pojawią się zacieki i rdza – na zewnątrz stosuj śruby o mocniejszym zabezpieczeniu antykorozyjnym.
Łączenie materiałów: nakrętkę i podkładkę dobieraj również ocynkowane – nie łącz z elementami nierdzewnymi.
Przechowywanie i transport
Trzymaj śruby z dala od wilgoci i nawozów – przyspieszają korozję ocynku.
Nie przechowuj luzem z cięższymi elementami – zgnieciony kwadrat gorzej trzyma w drewnie.
Śruba zamkowa M6 w innych długościach
6036354.8ZN · pakiet do 26,4 mmM6 × 40 4.8 ZN
6036404.8ZN · pakiet do 31,4 mmM6 × 45 4.8 ZN ✓
6036454.8ZN · ten produktM6 × 50 4.8 ZN
6036504.8ZN · pakiet do 41,4 mmM6 × 55 4.8 ZN
6036554.8ZN · pakiet do 46,4 mm
Dobierz długość: grubość drewna + podkładka + nakrętka M6 + 1–2 zwoje gwintu.
Pasujące nakrętki, podkładki i długości
klasa 8, ocynk
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M6
ząbkowana, ocynk – bez podkładki
ZOBACZ →Nakrętka kołpakowa DIN 1587 M6
ocynk – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M6
ocynk galwaniczny
ZOBACZ →Śruba zamkowa DIN 603 M6 × 40
4.8 ZN
ZOBACZ →Śruba zamkowa DIN 603 M6 × 50
4.8 ZN
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 4.8
■ gwint metryczny M6 × 1
■ symbol 6036454.8ZN
Najczęściej zadawane pytania
Do czego służy kwadrat pod łbem śruby M6×45 4.8 ZN?
Podsadzenie 6 × 6 mm o wysokości do 4,6 mm wciska się w drewno lub wchodzi w otwór kwadratowy i nie pozwala śrubie M6×45 4.8 ZN obracać się przy dokręcaniu nakrętki. Dzięki temu łeb może być gładki, bez gniazda – śruby nie da się odkręcić od strony łba.
Czy śruba M6×45 4.8 ZN ma gwint na całej długości?
Nie – śruba M6×45 4.8 ZN ma gwint b = 18 mm (wg DIN 603 dla długości do 125 mm: 2d + 6). Pomiędzy kwadratem a gwintem jest 22,4 mm gładkiego trzpienia, który dobrze pasuje do otworu.
Jaką siłę przeniesie śruba M6×45 4.8 ZN?
Przekrój czynny gwintu M6 w śrubie M6×45 4.8 ZN to 20,1 mm². Dla klasy 4.8 minimalna siła zrywająca wynosi ok. 8,4 kN, a siła próbna ok. 6,2 kN. W drewnie o nośności decyduje zwykle docisk podkładki i samo drewno – przy dużych siłach zastosuj szerokie podkładki.
Czy jest śruba podobna do M6×45 4.8 ZN, ale innej długości?
Obok śruby M6×45 4.8 ZN mamy też: krótsza M6×40, dłuższa M6×50. Długość 45 mm jest też w średnicach: M5, M8, M10, M12. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jaki otwór wywiercić pod śrubę zamkową M6×45 4.8 ZN?
W drewnie pod śrubę M6×45 4.8 ZN wywierć otwór Ø 6 mm (najwyżej 7 mm) – kwadrat 6 × 6 mm wbijesz młotkiem, a ciasno osadzony nie obróci się przy dokręcaniu. W stali potrzebny jest otwór kwadratowy 6 × 6 mm albo okrągły Ø 6,6 mm (ISO 273) – wtedy śrubę trzeba przytrzymać.
Jaką grubość drewna skręci śruba M6×45 4.8 ZN?
Śruba M6×45 4.8 ZN z podkładką DIN 125 (1,6 mm) i nakrętką DIN 934 (5 mm) skręci pakiet do ok. 36,4 mm, z 2 zwojami zapasu. Pakiet powinien mieć min. ok. 25,9 mm, żeby nakrętka weszła na gwint (b = 18 mm).
Czym dokręca się śrubę M6×45 4.8 ZN?
Śrubę M6×45 4.8 ZN dokręcasz tylko od strony nakrętki – kluczem 10 mm (nakrętka DIN 934 / ISO 4032 M6). Podsadzenie 6 × 6 mm, wciśnięte w drewno, blokuje obrót. Orientacyjny moment dla klasy 4.8 to ok. 5,3 Nm – w miękkim drewnie mniejszy, aby podkładka nie wgniatała się w materiał.
