ŚRUBA ZAMKOWA DIN 603 M6X150 KLASA 4.8 OCYNK GALWANICZNY
46,49 zł / opak.
37,80 zł / opak.
Śruba zamkowa DIN 603 M6 × 150 z łbem grzybkowym, klasa 4.8, ocynk galwaniczny
DIN 603 M6 × 150 – śruba z łbem grzybkowym (Ø 16 mm, wys. 3,88 mm) i podsadzeniem kwadratowym 6 mm, które blokuje obrót w drewnie. Gwint M6 × 1 ma długość b = 24 mm, a między kwadratem a gwintem jest 121,4 mm gładkiego trzpienia. Klasa 4.8, ocynk galwaniczny. Skręci pakiet do ok. 141,4 mm grubości (z podkładką i nakrętką). Opakowanie: 100 szt.
O produkcie
Śruba zamkowa DIN 603 M6 × 150 ma półkulisty (grzybkowy) łeb Ø 16 mm (max 16,55 mm) o wysokości do 3,88 mm, a pod nim kwadratowe podsadzenie 6 × 6 mm na wysokości do 4,6 mm. Materiał: stal węglowa klasy 4.8 wg PN-EN ISO 898-1, ocynk galwaniczny.
Gwint M6 × 1 ma długość b = 24 mm, a między kwadratem a gwintem jest 121,4 mm gładkiego trzpienia. Z podkładką DIN 125 (1,6 mm) i nakrętką DIN 934 (5 mm) śruba skręci pakiet do ok. 141,4 mm – od ok. 124,9 mm, żeby nakrętka weszła na gwint.
W drewnie wywierć otwór Ø 6 mm i wbij śrubę, aż kwadrat schowa się w materiale; w stali potrzebny jest otwór kwadratowy 6 × 6 mm. Przekrój czynny gwintu As = 20,1 mm², minimalna siła zrywająca dla klasy 4.8 ok. 8,4 kN, orientacyjny moment dokręcania nakrętki 5,3 Nm. Jedna sztuka waży ok. 30,7 g.
Śruba M6 × 150 ma cienką powłokę cynku galwanicznego – wystarczy w pomieszczeniach i pod zadaszeniem. W drewnie impregnowanym ciśnieniowo i na deszczu ocynk koroduje szybciej, więc do takich miejsc wybierz wykonanie ocynkowane ogniowo lub ze stali A2.
Dlaczego ta śruba M6 × 150
Gładki, bez krawędzi – bezpieczny w meblach ogrodowych i na placach zabaw.
Blokuje obrót w drewnie – dokręcasz tylko nakrętkę.
Gładki trzpień 121,4 mm pasuje do otworu w drewnie.
Bez gniazda w łbie – nie odkręcisz jej od zewnątrz.
Długość 150 mm z podkładką i nakrętką M6.
Siła zrywająca ok. 8,4 kN, ochrona we wnętrzach i pod dachem.
Do czego użyć śruby zamkowej M6
łączenie nóg i oparć
zjeżdżalnie, piaskownice, huśtawki
okucia pasowe na drewnie
burty i podłogi ze sklejki
W skrócie
Montaż śruby
Kolejność montażu śruby zamkowej M6 × 150 w drewnie.
Parametry techniczne

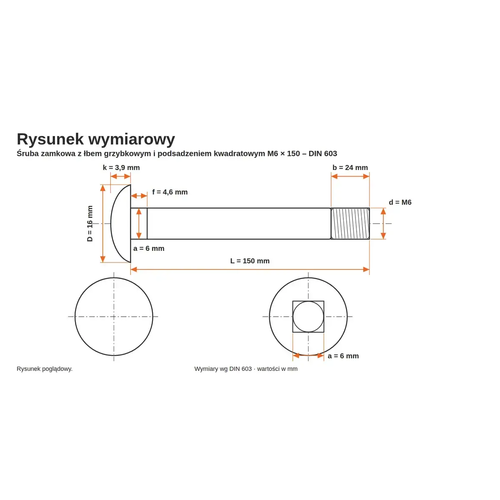

Wymiary wg DIN 603 (odpowiednik ISO 8677); klasa 4.8 wg PN-EN ISO 898-1; masa i moment orientacyjne; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M6 × 1 | metryczny zwykły |
| Długość L | 150 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 24 mm | DIN 603 |
| Gładki trzpień | 121,4 mm | między kwadratem a gwintem |
| Norma | DIN 603 | odpowiednik ISO 8677 |
| Klasa własności | 4.8 | Rm 420 MPa, Re 340 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza, pod zadaszeniem |
| Średnica łba D | 16 mm | nominalnie, max 16,55 mm |
| Wysokość łba k | 3,88 mm | max |
| Podsadzenie a × a | 6 × 6 mm | kwadrat |
| Wysokość podsadzenia f | 4,6 mm | max |
| Przekrój czynny As | 20,1 mm² | gwint M6 |
| Siła zrywająca min. | ok. 8,4 kN | As × 420 MPa |
| Moment dokręcania | ok. 5,3 Nm | orientacyjnie, od strony nakrętki |
| Masa 1 szt. | ok. 30,7 g | orientacyjnie |
| Opakowanie | 100 szt. | |
| Otwór w drewnie | Ø 6 mm | kwadrat wbijany |
| Otwór w stali | □ 6 mm lub Ø 6,6 mm | kwadratowy / ISO 273 |
Jak dobrać śrubę zamkową?
Średnice śrub zamkowych DIN 603 w ofercie i ich typowe zastosowania.
| Średnica | Łeb / kwadrat | Gdzie stosować |
|---|---|---|
| M5, M6 | Ø 13–16 / 5–6 mm | meble, skrzynie, lekkie okucia |
| M8 | Ø 20 / 8 mm | pergole, płoty, regały, przyczepki |
| M10, M12 | Ø 24–30 / 10–12 mm | wiaty, więźby, bramy, pomosty |
Jak zamontować śrubę – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Śruba M6 × 150 ma cienką powłokę cynku galwanicznego – wystarczy w pomieszczeniach i pod zadaszeniem. W drewnie impregnowanym ciśnieniowo i na deszczu ocynk koroduje szybciej, więc do takich miejsc wybierz wykonanie ocynkowane ogniowo lub ze stali A2.
Łączenie materiałów: nakrętkę i podkładkę dobieraj również ocynkowane – nie łącz z elementami nierdzewnymi.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – piasek i trociny utrudniają dokręcanie.
Śruba zamkowa M6 w innych długościach
60361204.8ZN · pakiet do 111,4 mmM6 × 130 4.8 ZN
60361304.8ZN · pakiet do 121,4 mmM6 × 150 4.8 ZN ✓
60361504.8ZN · ten produkt
Dobierz długość: grubość drewna + podkładka + nakrętka M6 + 1–2 zwoje gwintu.
Pasujące nakrętki, podkładki i długości
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 4.8
■ gwint metryczny M6 × 1
■ symbol 60361504.8ZN
Najczęściej zadawane pytania
Czym dokręca się śrubę M6×150 4.8 ZN?
Śrubę M6×150 4.8 ZN dokręcasz tylko od strony nakrętki – kluczem 10 mm (nakrętka DIN 934 / ISO 4032 M6). Podsadzenie 6 × 6 mm, wciśnięte w drewno, blokuje obrót. Orientacyjny moment dla klasy 4.8 to ok. 5,3 Nm – w miękkim drewnie mniejszy, aby podkładka nie wgniatała się w materiał.
Do czego służy kwadrat pod łbem śruby M6×150 4.8 ZN?
Podsadzenie 6 × 6 mm o wysokości do 4,6 mm wciska się w drewno lub wchodzi w otwór kwadratowy i nie pozwala śrubie M6×150 4.8 ZN obracać się przy dokręcaniu nakrętki. Dzięki temu łeb może być gładki, bez gniazda – śruby nie da się odkręcić od strony łba.
Czy śruba M6×150 4.8 ZN ma gwint na całej długości?
Nie – śruba M6×150 4.8 ZN ma gwint b = 24 mm (wg DIN 603 dla długości 125–200 mm: 2d + 12). Pomiędzy kwadratem a gwintem jest 121,4 mm gładkiego trzpienia, który dobrze pasuje do otworu.
Jaką siłę przeniesie śruba M6×150 4.8 ZN?
Przekrój czynny gwintu M6 w śrubie M6×150 4.8 ZN to 20,1 mm². Dla klasy 4.8 minimalna siła zrywająca wynosi ok. 8,4 kN, a siła próbna ok. 6,2 kN. W drewnie o nośności decyduje zwykle docisk podkładki i samo drewno – przy dużych siłach zastosuj szerokie podkładki.
Czy jest śruba podobna do M6×150 4.8 ZN, ale innej długości?
Obok śruby M6×150 4.8 ZN mamy też: krótsza M6×130. Długość 150 mm jest też w średnicach: M8, M10, M12. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jakim wiertłem zrobić otwór pod śrubę M6×150 4.8 ZN?
W drewnie pod śrubę M6×150 4.8 ZN wywierć otwór Ø 6 mm (najwyżej 7 mm) – kwadrat 6 × 6 mm wbijesz młotkiem, a ciasno osadzony nie obróci się przy dokręcaniu. W stali potrzebny jest otwór kwadratowy 6 × 6 mm albo okrągły Ø 6,6 mm (ISO 273) – wtedy śrubę trzeba przytrzymać.
Jaką grubość drewna skręci śruba M6×150 4.8 ZN?
Śruba M6×150 4.8 ZN z podkładką DIN 125 (1,6 mm) i nakrętką DIN 934 (5 mm) skręci pakiet do ok. 141,4 mm, z 2 zwojami zapasu. Pakiet powinien mieć min. ok. 124,9 mm, żeby nakrętka weszła na gwint (b = 24 mm).
