ŚRUBA ZAMKOWA DIN 603 M12X320 KLASA 4.8 OCYNK GALWANICZNY
274,30 zł / opak.
223,01 zł / opak.
Śruba zamkowa DIN 603 M12 × 320 z łbem grzybkowym, klasa 4.8, ocynk galwaniczny
Śruba zamkowa M12 × 320 wg DIN 603 z łbem grzybkowym Ø 30 mm i kwadratowym podsadzeniem 12 × 12 mm, klasa 4.8, ocynk galwaniczny. Gwint M12 × 1,75 ma długość b = 49 mm, a między kwadratem a gwintem jest 262,25 mm gładkiego trzpienia. Gładki, kopulasty łeb nie ma gniazda – śrubę dokręcasz wyłącznie od strony nakrętki. Skręci pakiet do ok. 304 mm grubości (z podkładką i nakrętką). Opakowanie: 50 szt.
O produkcie
Śruba zamkowa DIN 603 M12 × 320 ma półkulisty (grzybkowy) łeb Ø 30 mm (max 30,65 mm) o wysokości do 6,95 mm, a pod nim kwadratowe podsadzenie 12 × 12 mm na wysokości do 8,75 mm. Materiał: stal węglowa klasy 4.8 wg PN-EN ISO 898-1, ocynk galwaniczny.
Gwint M12 × 1,75 ma długość b = 49 mm, a między kwadratem a gwintem jest 262,25 mm gładkiego trzpienia. Z podkładką DIN 125 (2,5 mm) i nakrętką DIN 934 (10 mm) śruba skręci pakiet do ok. 304 mm – od ok. 269 mm, żeby nakrętka weszła na gwint.
W drewnie wywierć otwór Ø 12 mm i wbij śrubę, aż kwadrat schowa się w materiale; w stali potrzebny jest otwór kwadratowy 12 × 12 mm. Przekrój czynny gwintu As = 84,3 mm², minimalna siła zrywająca dla klasy 4.8 ok. 35,4 kN, orientacyjny moment dokręcania nakrętki 45 Nm. Jedna sztuka waży ok. 259 g.
Śruba M12 × 320 ma cienką powłokę cynku galwanicznego – wystarczy w pomieszczeniach i pod zadaszeniem. W drewnie impregnowanym ciśnieniowo i na deszczu ocynk koroduje szybciej, więc do takich miejsc wybierz wykonanie ocynkowane ogniowo lub ze stali A2.
Dlaczego ta śruba M12 × 320
Gładki, bez krawędzi – bezpieczny w meblach ogrodowych i na placach zabaw.
Blokuje obrót w drewnie – dokręcasz tylko nakrętkę.
Gładki trzpień 262,25 mm pasuje do otworu w drewnie.
Bez gniazda w łbie – nie odkręcisz jej od zewnątrz.
Długość 320 mm z podkładką i nakrętką M12.
Siła zrywająca ok. 35,4 kN, ochrona we wnętrzach i pod dachem.
Do czego użyć śruby zamkowej M12
połączenia krokwi, jętek, płatwi
słupy, miecze, zastrzały
legary i belki (wg projektu)
deski, listwy, osłony drewniane
W skrócie
Montaż śruby
Kolejność montażu śruby zamkowej M12 × 320 w drewnie.
Parametry techniczne

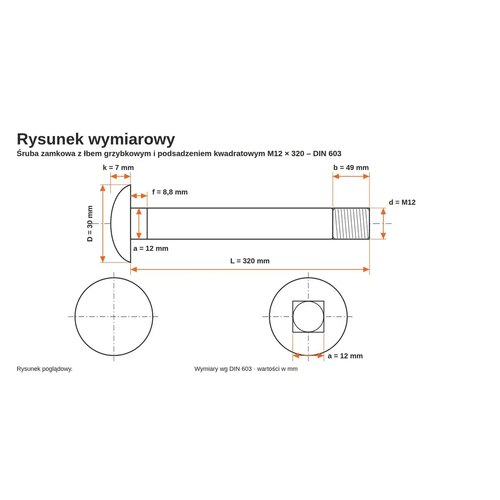

Wymiary wg DIN 603 (odpowiednik ISO 8677); klasa 4.8 wg PN-EN ISO 898-1; masa i moment orientacyjne; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M12 × 1,75 | metryczny zwykły |
| Długość L | 320 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 49 mm | DIN 603 |
| Gładki trzpień | 262,25 mm | między kwadratem a gwintem |
| Norma | DIN 603 | odpowiednik ISO 8677 |
| Klasa własności | 4.8 | Rm 420 MPa, Re 340 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza, pod zadaszeniem |
| Średnica łba D | 30 mm | nominalnie, max 30,65 mm |
| Wysokość łba k | 6,95 mm | max |
| Podsadzenie a × a | 12 × 12 mm | kwadrat |
| Wysokość podsadzenia f | 8,75 mm | max |
| Przekrój czynny As | 84,3 mm² | gwint M12 |
| Siła zrywająca min. | ok. 35,4 kN | As × 420 MPa |
| Moment dokręcania | ok. 45 Nm | orientacyjnie, od strony nakrętki |
| Masa 1 szt. | ok. 259 g | orientacyjnie |
| Opakowanie | 50 szt. | |
| Otwór w drewnie | Ø 12 mm | kwadrat wbijany |
| Otwór w stali | □ 12 mm lub Ø 13,5 mm | kwadratowy / ISO 273 |
Jak dobrać śrubę zamkową?
Średnice śrub zamkowych DIN 603 w ofercie i ich typowe zastosowania.
| Średnica | Łeb / kwadrat | Gdzie stosować |
|---|---|---|
| M5, M6 | Ø 13–16 / 5–6 mm | meble, skrzynie, lekkie okucia |
| M8 | Ø 20 / 8 mm | pergole, płoty, regały, przyczepki |
| M10, M12 | Ø 24–30 / 10–12 mm | wiaty, więźby, bramy, pomosty |
Jak zamontować śrubę – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Śruba M12 × 320 ma cienką powłokę cynku galwanicznego – wystarczy w pomieszczeniach i pod zadaszeniem. W drewnie impregnowanym ciśnieniowo i na deszczu ocynk koroduje szybciej, więc do takich miejsc wybierz wykonanie ocynkowane ogniowo lub ze stali A2.
Łączenie materiałów: nakrętkę i podkładkę dobieraj również ocynkowane – nie łącz z elementami nierdzewnymi.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint przed uderzeniami – uszkodzony zwój utrudni nakręcenie nakrętki.
Śruba zamkowa M12 w innych długościach
603122804.8ZN · pakiet do 264 mmM12 × 300 4.8 ZN
603123004.8ZN · pakiet do 284 mmM12 × 320 4.8 ZN ✓
603123204.8ZN · ten produkt
Dobierz długość: grubość drewna + podkładka + nakrętka M12 + 1–2 zwoje gwintu.
Pasujące nakrętki, podkładki i długości
klasa 8, ocynk
ZOBACZ →Nakrętka samokontrująca DIN 985 M12
ocynk – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M12
ząbkowana, ocynk – bez podkładki
ZOBACZ →Nakrętka kołpakowa DIN 1587 M12
ocynk – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M12
ocynk galwaniczny
ZOBACZ →Śruba zamkowa DIN 603 M12 × 300
4.8 ZN
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 4.8
■ gwint metryczny M12 × 1,75
■ symbol 603123204.8ZN
Najczęściej zadawane pytania
Czy śruba M12×320 4.8 ZN ma gwint na całej długości?
Nie – śruba M12×320 4.8 ZN ma gwint b = 49 mm (wg DIN 603 dla długości powyżej 200 mm: 2d + 25). Pomiędzy kwadratem a gwintem jest 262,25 mm gładkiego trzpienia, który dobrze pasuje do otworu.
Jaką nakrętkę i podkładkę dobrać do śruby M12×320 4.8 ZN?
Do śruby M12×320 4.8 ZN dobierz nakrętkę M12 klasy 8 w ocynku (DIN 934) i podkładkę DIN 125 M12 (13/24 × 2,5 mm). W miękkim drewnie lepiej sprawdzi się podkładka poszerzona (DIN 9021 lub DIN 440), która nie wgniecie się w materiał. Przy drganiach użyj nakrętki samokontrującej DIN 985.
Czy śruba M12×320 4.8 ZN nadaje się na zewnątrz?
Ocynk galwaniczny śruby M12×320 4.8 ZN jest cienki – sprawdzi się pod zadaszeniem i w suchych miejscach. Na deszczu i w drewnie impregnowanym ciśnieniowo pojawi się rdza, dlatego na zewnątrz lepsze są śruby zamkowe ocynkowane ogniowo lub nierdzewne A2.
Ile sztuk M12×320 4.8 ZN jest w opakowaniu?
Jedna śruba M12×320 4.8 ZN waży ok. 259 g; w opakowaniu jest 50 szt. – razem ok. 12,95 kg. Masa jest orientacyjna, wyliczona z wymiarów normowych.
Czy jest śruba podobna do M12×320 4.8 ZN, ale innej długości?
Obok śruby M12×320 4.8 ZN mamy też: krótsza M12×300. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jaki otwór wywiercić pod śrubę zamkową M12×320 4.8 ZN?
W drewnie pod śrubę M12×320 4.8 ZN wywierć otwór Ø 12 mm (najwyżej 13 mm) – kwadrat 12 × 12 mm wbijesz młotkiem, a ciasno osadzony nie obróci się przy dokręcaniu. W stali potrzebny jest otwór kwadratowy 12 × 12 mm albo okrągły Ø 13,5 mm (ISO 273) – wtedy śrubę trzeba przytrzymać.
Jaką grubość drewna skręci śruba M12×320 4.8 ZN?
Śruba M12×320 4.8 ZN z podkładką DIN 125 (2,5 mm) i nakrętką DIN 934 (10 mm) skręci pakiet do ok. 304 mm, z 2 zwojami zapasu. Pakiet powinien mieć min. ok. 269 mm, żeby nakrętka weszła na gwint (b = 49 mm).
