ŚRUBA ZAMKOWA DIN 603 M10X60 KLASA 4.8 OCYNK GALWANICZNY
64,82 zł / opak.
52,70 zł / opak.
Śruba zamkowa DIN 603 M10 × 60 z łbem grzybkowym, klasa 4.8, ocynk galwaniczny
Śruba z łbem grzybkowym i kwadratem pod łbem M10 × 60, DIN 603, klasa 4.8 ZN. Łeb Ø 24 mm leży płasko na drewnie i nie ma krawędzi, o które można się zaczepić. Gwint M10 × 1,5 ma długość b = 26 mm, a między kwadratem a gwintem jest 27,4 mm gładkiego trzpienia. Skręci pakiet do ok. 47 mm grubości (z podkładką i nakrętką). Opakowanie: 100 szt.
O produkcie

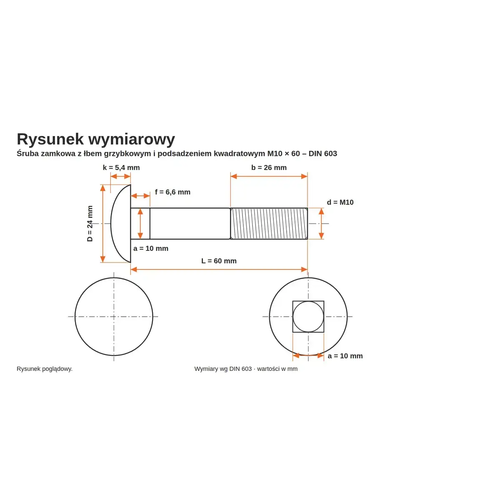

Śruba zamkowa DIN 603 M10 × 60 ma półkulisty (grzybkowy) łeb Ø 24 mm (max 24,65 mm) o wysokości do 5,38 mm, a pod nim kwadratowe podsadzenie 10 × 10 mm na wysokości do 6,6 mm. Materiał: stal węglowa klasy 4.8 wg PN-EN ISO 898-1, ocynk galwaniczny.
Gwint M10 × 1,5 ma długość b = 26 mm, a między kwadratem a gwintem jest 27,4 mm gładkiego trzpienia. Z podkładką DIN 125 (2 mm) i nakrętką DIN 934 (8 mm) śruba skręci pakiet do ok. 47 mm – od ok. 32,5 mm, żeby nakrętka weszła na gwint.
W drewnie wywierć otwór Ø 10 mm i wbij śrubę, aż kwadrat schowa się w materiale; w stali potrzebny jest otwór kwadratowy 10 × 10 mm. Przekrój czynny gwintu As = 58 mm², minimalna siła zrywająca dla klasy 4.8 ok. 24,4 kN, orientacyjny moment dokręcania nakrętki 26 Nm. Jedna sztuka waży ok. 43,3 g.
Ocynk galwaniczny chroni śrubę M10 × 60 w suchych i zadaszonych miejscach – w altanie, pod wiatą, w meblach do wnętrz. Na otwartej przestrzeni powłoka z czasem matowieje i może pojawić się rdza; tam lepsza jest śruba ocynkowana ogniowo lub nierdzewna.
Dlaczego ta śruba M10 × 60
Gładki, bez krawędzi – bezpieczny w meblach ogrodowych i na placach zabaw.
Blokuje obrót w drewnie – dokręcasz tylko nakrętkę.
Gładki trzpień 27,4 mm pasuje do otworu w drewnie.
Bez gniazda w łbie – nie odkręcisz jej od zewnątrz.
Długość 60 mm z podkładką i nakrętką M10.
Siła zrywająca ok. 24,4 kN, ochrona we wnętrzach i pod dachem.
Do czego użyć śruby zamkowej M10
wiaty, zadaszenia, tarasy
zawiasy i okucia ciężkie
belki nośne, mocowanie łańcuchów
łączenie legarów i poręczy
W skrócie
Montaż śruby
Kolejność montażu śruby zamkowej M10 × 60 w drewnie.
Parametry techniczne
Wymiary wg DIN 603 (odpowiednik ISO 8677); klasa 4.8 wg PN-EN ISO 898-1; masa i moment orientacyjne; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M10 × 1,5 | metryczny zwykły |
| Długość L | 60 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 26 mm | DIN 603 |
| Gładki trzpień | 27,4 mm | między kwadratem a gwintem |
| Norma | DIN 603 | odpowiednik ISO 8677 |
| Klasa własności | 4.8 | Rm 420 MPa, Re 340 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza, pod zadaszeniem |
| Średnica łba D | 24 mm | nominalnie, max 24,65 mm |
| Wysokość łba k | 5,38 mm | max |
| Podsadzenie a × a | 10 × 10 mm | kwadrat |
| Wysokość podsadzenia f | 6,6 mm | max |
| Przekrój czynny As | 58 mm² | gwint M10 |
| Siła zrywająca min. | ok. 24,4 kN | As × 420 MPa |
| Moment dokręcania | ok. 26 Nm | orientacyjnie, od strony nakrętki |
| Masa 1 szt. | ok. 43,3 g | orientacyjnie |
| Opakowanie | 100 szt. | |
| Otwór w drewnie | Ø 10 mm | kwadrat wbijany |
| Otwór w stali | □ 10 mm lub Ø 11 mm | kwadratowy / ISO 273 |
Jak dobrać śrubę zamkową?
Średnice śrub zamkowych DIN 603 w ofercie i ich typowe zastosowania.
| Średnica | Łeb / kwadrat | Gdzie stosować |
|---|---|---|
| M5, M6 | Ø 13–16 / 5–6 mm | meble, skrzynie, lekkie okucia |
| M8 | Ø 20 / 8 mm | pergole, płoty, regały, przyczepki |
| M10, M12 | Ø 24–30 / 10–12 mm | wiaty, więźby, bramy, pomosty |
Jak zamontować śrubę – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Ocynk galwaniczny chroni śrubę M10 × 60 w suchych i zadaszonych miejscach – w altanie, pod wiatą, w meblach do wnętrz. Na otwartej przestrzeni powłoka z czasem matowieje i może pojawić się rdza; tam lepsza jest śruba ocynkowana ogniowo lub nierdzewna.
Łączenie materiałów: nakrętkę i podkładkę dobieraj również ocynkowane – nie łącz z elementami nierdzewnymi.
Przechowywanie i transport
Trzymaj śruby z dala od wilgoci i nawozów – przyspieszają korozję ocynku.
Nie przechowuj luzem z cięższymi elementami – zgnieciony kwadrat gorzej trzyma w drewnie.
Śruba zamkowa M10 w innych długościach
60310504.8ZN · pakiet do 37 mmM10 × 55 4.8 ZN
60310554.8ZN · pakiet do 42 mmM10 × 60 4.8 ZN ✓
60310604.8ZN · ten produktM10 × 65 4.8 ZN
60310654.8ZN · pakiet do 52 mmM10 × 70 4.8 ZN
60310704.8ZN · pakiet do 57 mm
Dobierz długość: grubość drewna + podkładka + nakrętka M10 + 1–2 zwoje gwintu.
Pasujące nakrętki, podkładki i długości
klasa 8, ocynk
ZOBACZ →Nakrętka samokontrująca DIN 985 M10
ocynk – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M10
ząbkowana, ocynk – bez podkładki
ZOBACZ →Podkładka DIN 125 M10
ocynk galwaniczny
ZOBACZ →Śruba zamkowa DIN 603 M10 × 55
4.8 ZN
ZOBACZ →Śruba zamkowa DIN 603 M10 × 65
4.8 ZN
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 4.8
■ gwint metryczny M10 × 1,5
■ symbol 60310604.8ZN
Najczęściej zadawane pytania
Jaką siłę przeniesie śruba M10×60 4.8 ZN?
Przekrój czynny gwintu M10 w śrubie M10×60 4.8 ZN to 58 mm². Dla klasy 4.8 minimalna siła zrywająca wynosi ok. 24,4 kN, a siła próbna ok. 18 kN. W drewnie o nośności decyduje zwykle docisk podkładki i samo drewno – przy dużych siłach zastosuj szerokie podkładki.
Czy jest śruba podobna do M10×60 4.8 ZN, ale innej długości?
Obok śruby M10×60 4.8 ZN mamy też: krótsza M10×55, dłuższa M10×65. Długość 60 mm jest też w średnicach: M5, M6, M8, M12. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jakim wiertłem zrobić otwór pod śrubę M10×60 4.8 ZN?
W drewnie pod śrubę M10×60 4.8 ZN wywierć otwór Ø 10 mm (najwyżej 11 mm) – kwadrat 10 × 10 mm wbijesz młotkiem, a ciasno osadzony nie obróci się przy dokręcaniu. W stali potrzebny jest otwór kwadratowy 10 × 10 mm albo okrągły Ø 11 mm (ISO 273) – wtedy śrubę trzeba przytrzymać.
Do jakiej grubości połączenia pasuje śruba M10×60 4.8 ZN?
Śruba M10×60 4.8 ZN z podkładką DIN 125 (2 mm) i nakrętką DIN 934 (8 mm) skręci pakiet do ok. 47 mm, z 2 zwojami zapasu. Pakiet powinien mieć min. ok. 32,5 mm, żeby nakrętka weszła na gwint (b = 26 mm).
Jak dokręcić śrubę zamkową M10×60 4.8 ZN, skoro łeb nie ma gniazda?
Śrubę M10×60 4.8 ZN dokręcasz tylko od strony nakrętki – kluczem 17 mm (DIN 934) lub 16 mm (ISO 4032) (nakrętka DIN 934 / ISO 4032 M10). Podsadzenie 10 × 10 mm, wciśnięte w drewno, blokuje obrót. Orientacyjny moment dla klasy 4.8 to ok. 26 Nm – w miękkim drewnie mniejszy, aby podkładka nie wgniatała się w materiał.
Do czego służy kwadrat pod łbem śruby M10×60 4.8 ZN?
Podsadzenie 10 × 10 mm o wysokości do 6,6 mm wciska się w drewno lub wchodzi w otwór kwadratowy i nie pozwala śrubie M10×60 4.8 ZN obracać się przy dokręcaniu nakrętki. Dzięki temu łeb może być gładki, bez gniazda – śruby nie da się odkręcić od strony łba.
Jak długi jest gwint w śrubie zamkowej M10×60 4.8 ZN?
Nie – śruba M10×60 4.8 ZN ma gwint b = 26 mm (wg DIN 603 dla długości do 125 mm: 2d + 6). Pomiędzy kwadratem a gwintem jest 27,4 mm gładkiego trzpienia, który dobrze pasuje do otworu.
