ŚRUBA ZAMKOWA DIN 603 M10X30 KLASA 4.8 OCYNK GALWANICZNY
45,63 zł / opak.
37,10 zł / opak.
Śruba zamkowa DIN 603 M10 × 30 z łbem grzybkowym, klasa 4.8, ocynk galwaniczny
DIN 603 M10 × 30 – śruba z łbem grzybkowym (Ø 24 mm, wys. 5,38 mm) i podsadzeniem kwadratowym 10 mm, które blokuje obrót w drewnie. Gwint M10 × 1,5 biegnie praktycznie do samego podsadzenia (ok. 23,4 mm). Klasa 4.8, ocynk galwaniczny. Skręci pakiet do ok. 17 mm grubości (z podkładką i nakrętką). Opakowanie: 100 szt.
O produkcie
Śruba zamkowa DIN 603 M10 × 30 ma półkulisty (grzybkowy) łeb Ø 24 mm (max 24,65 mm) o wysokości do 5,38 mm, a pod nim kwadratowe podsadzenie 10 × 10 mm na wysokości do 6,6 mm. Materiał: stal węglowa klasy 4.8 wg PN-EN ISO 898-1, ocynk galwaniczny.
Gwint M10 × 1,5 biegnie praktycznie do samego podsadzenia (ok. 23,4 mm). Z podkładką DIN 125 (2 mm) i nakrętką DIN 934 (8 mm) śruba skręci pakiet do ok. 17 mm; w drewnie materiał powinien mieć co najmniej wysokość kwadratu, ok. 6,6 mm.
W drewnie wywierć otwór Ø 10 mm i wbij śrubę, aż kwadrat schowa się w materiale; w stali potrzebny jest otwór kwadratowy 10 × 10 mm. Przekrój czynny gwintu As = 58 mm², minimalna siła zrywająca dla klasy 4.8 ok. 24,4 kN, orientacyjny moment dokręcania nakrętki 26 Nm. Jedna sztuka waży ok. 28,3 g.
Ocynk galwaniczny chroni śrubę M10 × 30 w suchych i zadaszonych miejscach – w altanie, pod wiatą, w meblach do wnętrz. Na otwartej przestrzeni powłoka z czasem matowieje i może pojawić się rdza; tam lepsza jest śruba ocynkowana ogniowo lub nierdzewna.
Dlaczego ta śruba M10 × 30
Gładki, bez krawędzi – bezpieczny w meblach ogrodowych i na placach zabaw.
Blokuje obrót w drewnie – dokręcasz tylko nakrętkę.
Ok. 23,4 mm gwintu – skręcisz także cienkie elementy.
Bez gniazda w łbie – nie odkręcisz jej od zewnątrz.
Długość 30 mm z podkładką i nakrętką M10.
Siła zrywająca ok. 24,4 kN, ochrona we wnętrzach i pod dachem.
Do czego użyć śruby zamkowej M10
wiaty, zadaszenia, tarasy
zawiasy i okucia ciężkie
belki nośne, mocowanie łańcuchów
łączenie legarów i poręczy
W skrócie
Montaż śruby
Kolejność montażu śruby zamkowej M10 × 30 w drewnie.

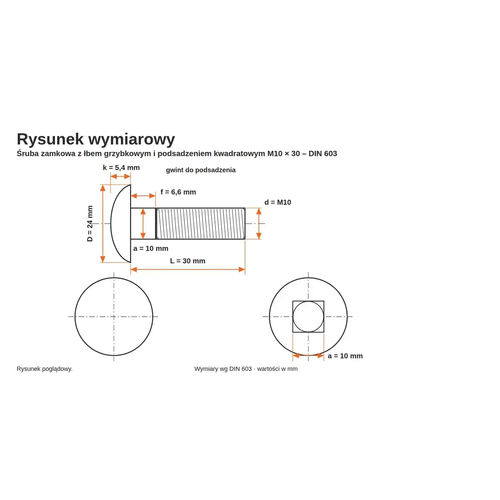

Parametry techniczne
Wymiary wg DIN 603 (odpowiednik ISO 8677); klasa 4.8 wg PN-EN ISO 898-1; masa i moment orientacyjne; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M10 × 1,5 | metryczny zwykły |
| Długość L | 30 mm | od spodu łba do końca trzpienia |
| Długość gwintu | ok. 23,4 mm | do podsadzenia |
| Gładki trzpień | brak | gwint do kwadratu |
| Norma | DIN 603 | odpowiednik ISO 8677 |
| Klasa własności | 4.8 | Rm 420 MPa, Re 340 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza, pod zadaszeniem |
| Średnica łba D | 24 mm | nominalnie, max 24,65 mm |
| Wysokość łba k | 5,38 mm | max |
| Podsadzenie a × a | 10 × 10 mm | kwadrat |
| Wysokość podsadzenia f | 6,6 mm | max |
| Przekrój czynny As | 58 mm² | gwint M10 |
| Siła zrywająca min. | ok. 24,4 kN | As × 420 MPa |
| Moment dokręcania | ok. 26 Nm | orientacyjnie, od strony nakrętki |
| Masa 1 szt. | ok. 28,3 g | orientacyjnie |
| Opakowanie | 100 szt. | |
| Otwór w drewnie | Ø 10 mm | kwadrat wbijany |
| Otwór w stali | □ 10 mm lub Ø 11 mm | kwadratowy / ISO 273 |
Jak dobrać śrubę zamkową?
Średnice śrub zamkowych DIN 603 w ofercie i ich typowe zastosowania.
| Średnica | Łeb / kwadrat | Gdzie stosować |
|---|---|---|
| M5, M6 | Ø 13–16 / 5–6 mm | meble, skrzynie, lekkie okucia |
| M8 | Ø 20 / 8 mm | pergole, płoty, regały, przyczepki |
| M10, M12 | Ø 24–30 / 10–12 mm | wiaty, więźby, bramy, pomosty |
Jak zamontować śrubę – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Ocynk galwaniczny chroni śrubę M10 × 30 w suchych i zadaszonych miejscach – w altanie, pod wiatą, w meblach do wnętrz. Na otwartej przestrzeni powłoka z czasem matowieje i może pojawić się rdza; tam lepsza jest śruba ocynkowana ogniowo lub nierdzewna.
Łączenie materiałów: nakrętkę i podkładkę dobieraj również ocynkowane – nie łącz z elementami nierdzewnymi.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – piasek i trociny utrudniają dokręcanie.
Śruba zamkowa M10 w innych długościach
60310204.8ZN · pakiet do 7 mmM10 × 25 4.8 ZN
60310254.8ZN · pakiet do 12 mmM10 × 30 4.8 ZN ✓
60310304.8ZN · ten produktM10 × 35 4.8 ZN
60310354.8ZN · pakiet do 22 mmM10 × 40 4.8 ZN
60310404.8ZN · pakiet do 27 mm
Dobierz długość: grubość drewna + podkładka + nakrętka M10 + 1–2 zwoje gwintu.
Pasujące nakrętki, podkładki i długości
klasa 8, ocynk
ZOBACZ →Nakrętka samokontrująca DIN 985 M10
ocynk – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M10
ząbkowana, ocynk – bez podkładki
ZOBACZ →Podkładka DIN 125 M10
ocynk galwaniczny
ZOBACZ →Śruba zamkowa DIN 603 M10 × 25
4.8 ZN
ZOBACZ →Śruba zamkowa DIN 603 M10 × 35
4.8 ZN
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 4.8
■ gwint metryczny M10 × 1,5
■ symbol 60310304.8ZN
Najczęściej zadawane pytania
Jaką siłę przeniesie śruba M10×30 4.8 ZN?
Przekrój czynny gwintu M10 w śrubie M10×30 4.8 ZN to 58 mm². Dla klasy 4.8 minimalna siła zrywająca wynosi ok. 24,4 kN, a siła próbna ok. 18 kN. W drewnie o nośności decyduje zwykle docisk podkładki i samo drewno – przy dużych siłach zastosuj szerokie podkładki.
Jaką nakrętkę i podkładkę dobrać do śruby M10×30 4.8 ZN?
Do śruby M10×30 4.8 ZN dobierz nakrętkę M10 klasy 8 w ocynku (DIN 934) i podkładkę DIN 125 M10 (10,5/20 × 2 mm). W miękkim drewnie lepiej sprawdzi się podkładka poszerzona (DIN 9021 lub DIN 440), która nie wgniecie się w materiał. Przy drganiach użyj nakrętki samokontrującej DIN 985.
Jakim wiertłem zrobić otwór pod śrubę M10×30 4.8 ZN?
W drewnie pod śrubę M10×30 4.8 ZN wywierć otwór Ø 10 mm (najwyżej 11 mm) – kwadrat 10 × 10 mm wbijesz młotkiem, a ciasno osadzony nie obróci się przy dokręcaniu. W stali potrzebny jest otwór kwadratowy 10 × 10 mm albo okrągły Ø 11 mm (ISO 273) – wtedy śrubę trzeba przytrzymać.
Jaką grubość drewna skręci śruba M10×30 4.8 ZN?
Śruba M10×30 4.8 ZN z podkładką DIN 125 (2 mm) i nakrętką DIN 934 (8 mm) skręci pakiet do ok. 17 mm, z 2 zwojami zapasu. Gwint sięga do podsadzenia; w drewnie kwadrat (6,6 mm) musi się schować, więc drewno powinno mieć 6,6–17 mm.
Jak dokręcić śrubę zamkową M10×30 4.8 ZN, skoro łeb nie ma gniazda?
Śrubę M10×30 4.8 ZN dokręcasz tylko od strony nakrętki – kluczem 17 mm (DIN 934) lub 16 mm (ISO 4032) (nakrętka DIN 934 / ISO 4032 M10). Podsadzenie 10 × 10 mm, wciśnięte w drewno, blokuje obrót. Orientacyjny moment dla klasy 4.8 to ok. 26 Nm – w miękkim drewnie mniejszy, aby podkładka nie wgniatała się w materiał.
Do czego służy kwadrat pod łbem śruby M10×30 4.8 ZN?
Podsadzenie 10 × 10 mm o wysokości do 6,6 mm wciska się w drewno lub wchodzi w otwór kwadratowy i nie pozwala śrubie M10×30 4.8 ZN obracać się przy dokręcaniu nakrętki. Dzięki temu łeb może być gładki, bez gniazda – śruby nie da się odkręcić od strony łba.
Czy śruba M10×30 4.8 ZN ma gwint na całej długości?
Prawie – w śrubie M10×30 4.8 ZN gwint M10 × 1,5 biegnie aż do podsadzenia, na długości ok. 23,4 mm. To typowe dla krótkich śrub zamkowych, w których norma DIN 603 przewiduje gwint dłuższy niż sam trzpień.
