ŚRUBA ZAMKOWA DIN 603 M10X20 KLASA 4.8 OCYNK GALWANICZNY
35,73 zł / opak.
29,05 zł / opak.
Śruba zamkowa DIN 603 M10 × 20 z łbem grzybkowym, klasa 4.8, ocynk galwaniczny
Śruba z łbem grzybkowym i kwadratem pod łbem M10 × 20, DIN 603, klasa 4.8 ZN. Łeb Ø 24 mm leży płasko na drewnie i nie ma krawędzi, o które można się zaczepić. Gwint M10 × 1,5 biegnie praktycznie do samego podsadzenia (ok. 13,4 mm). Skręci pakiet do ok. 7 mm grubości (z podkładką i nakrętką). Opakowanie: 100 szt.
O produkcie

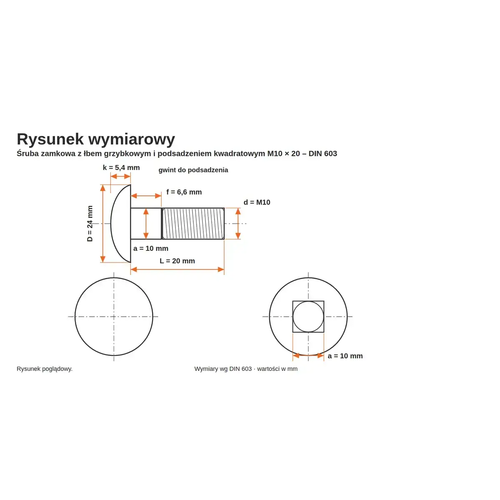

Śruba zamkowa DIN 603 M10 × 20 ma półkulisty (grzybkowy) łeb Ø 24 mm (max 24,65 mm) o wysokości do 5,38 mm, a pod nim kwadratowe podsadzenie 10 × 10 mm na wysokości do 6,6 mm. Materiał: stal węglowa klasy 4.8 wg PN-EN ISO 898-1, ocynk galwaniczny.
Gwint M10 × 1,5 biegnie praktycznie do samego podsadzenia (ok. 13,4 mm). Z podkładką DIN 125 (2 mm) i nakrętką DIN 934 (8 mm) śruba skręci pakiet do ok. 7 mm; w drewnie materiał powinien mieć co najmniej wysokość kwadratu, ok. 6,6 mm.
W drewnie wywierć otwór Ø 10 mm i wbij śrubę, aż kwadrat schowa się w materiale; w stali potrzebny jest otwór kwadratowy 10 × 10 mm. Przekrój czynny gwintu As = 58 mm², minimalna siła zrywająca dla klasy 4.8 ok. 24,4 kN, orientacyjny moment dokręcania nakrętki 26 Nm. Jedna sztuka waży ok. 23,2 g.
Śruba M10 × 20 ma cienką powłokę cynku galwanicznego – wystarczy w pomieszczeniach i pod zadaszeniem. W drewnie impregnowanym ciśnieniowo i na deszczu ocynk koroduje szybciej, więc do takich miejsc wybierz wykonanie ocynkowane ogniowo lub ze stali A2.
Dlaczego ta śruba M10 × 20
Gładki, bez krawędzi – bezpieczny w meblach ogrodowych i na placach zabaw.
Blokuje obrót w drewnie – dokręcasz tylko nakrętkę.
Ok. 13,4 mm gwintu – skręcisz także cienkie elementy.
Bez gniazda w łbie – nie odkręcisz jej od zewnątrz.
Długość 20 mm z podkładką i nakrętką M10.
Siła zrywająca ok. 24,4 kN, ochrona we wnętrzach i pod dachem.
Do czego użyć śruby zamkowej M10
wiaty, zadaszenia, tarasy
zawiasy i okucia ciężkie
belki nośne, mocowanie łańcuchów
łączenie legarów i poręczy
W skrócie
Montaż śruby
Kolejność montażu śruby zamkowej M10 × 20 w drewnie.
Parametry techniczne
Wymiary wg DIN 603 (odpowiednik ISO 8677); klasa 4.8 wg PN-EN ISO 898-1; masa i moment orientacyjne; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M10 × 1,5 | metryczny zwykły |
| Długość L | 20 mm | od spodu łba do końca trzpienia |
| Długość gwintu | ok. 13,4 mm | do podsadzenia |
| Gładki trzpień | brak | gwint do kwadratu |
| Norma | DIN 603 | odpowiednik ISO 8677 |
| Klasa własności | 4.8 | Rm 420 MPa, Re 340 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza, pod zadaszeniem |
| Średnica łba D | 24 mm | nominalnie, max 24,65 mm |
| Wysokość łba k | 5,38 mm | max |
| Podsadzenie a × a | 10 × 10 mm | kwadrat |
| Wysokość podsadzenia f | 6,6 mm | max |
| Przekrój czynny As | 58 mm² | gwint M10 |
| Siła zrywająca min. | ok. 24,4 kN | As × 420 MPa |
| Moment dokręcania | ok. 26 Nm | orientacyjnie, od strony nakrętki |
| Masa 1 szt. | ok. 23,2 g | orientacyjnie |
| Opakowanie | 100 szt. | |
| Otwór w drewnie | Ø 10 mm | kwadrat wbijany |
| Otwór w stali | □ 10 mm lub Ø 11 mm | kwadratowy / ISO 273 |
Jak dobrać śrubę zamkową?
Średnice śrub zamkowych DIN 603 w ofercie i ich typowe zastosowania.
| Średnica | Łeb / kwadrat | Gdzie stosować |
|---|---|---|
| M5, M6 | Ø 13–16 / 5–6 mm | meble, skrzynie, lekkie okucia |
| M8 | Ø 20 / 8 mm | pergole, płoty, regały, przyczepki |
| M10, M12 | Ø 24–30 / 10–12 mm | wiaty, więźby, bramy, pomosty |
Jak zamontować śrubę – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Śruba M10 × 20 ma cienką powłokę cynku galwanicznego – wystarczy w pomieszczeniach i pod zadaszeniem. W drewnie impregnowanym ciśnieniowo i na deszczu ocynk koroduje szybciej, więc do takich miejsc wybierz wykonanie ocynkowane ogniowo lub ze stali A2.
Łączenie materiałów: nakrętkę i podkładkę dobieraj również ocynkowane – nie łącz z elementami nierdzewnymi.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – piasek i trociny utrudniają dokręcanie.
Śruba zamkowa M10 w innych długościach
60310204.8ZN · ten produktM10 × 25 4.8 ZN
60310254.8ZN · pakiet do 12 mmM10 × 30 4.8 ZN
60310304.8ZN · pakiet do 17 mm
Dobierz długość: grubość drewna + podkładka + nakrętka M10 + 1–2 zwoje gwintu.
Pasujące nakrętki, podkładki i długości
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 4.8
■ gwint metryczny M10 × 1,5
■ symbol 60310204.8ZN
Najczęściej zadawane pytania
Jak długi jest gwint w śrubie zamkowej M10×20 4.8 ZN?
Prawie – w śrubie M10×20 4.8 ZN gwint M10 × 1,5 biegnie aż do podsadzenia, na długości ok. 13,4 mm. To typowe dla krótkich śrub zamkowych, w których norma DIN 603 przewiduje gwint dłuższy niż sam trzpień.
Czy śruba M10×20 4.8 ZN nadaje się na zewnątrz?
Ocynk galwaniczny śruby M10×20 4.8 ZN jest cienki – sprawdzi się pod zadaszeniem i w suchych miejscach. Na deszczu i w drewnie impregnowanym ciśnieniowo pojawi się rdza, dlatego na zewnątrz lepsze są śruby zamkowe ocynkowane ogniowo lub nierdzewne A2.
Ile waży śruba M10×20 4.8 ZN?
Jedna śruba M10×20 4.8 ZN waży ok. 23,2 g; w opakowaniu jest 100 szt. – razem ok. 2,32 kg. Masa jest orientacyjna, wyliczona z wymiarów normowych.
Czy jest śruba podobna do M10×20 4.8 ZN, ale innej długości?
Obok śruby M10×20 4.8 ZN mamy też: dłuższa M10×25. Długość 20 mm jest też w średnicach: M5, M6, M8. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jakim wiertłem zrobić otwór pod śrubę M10×20 4.8 ZN?
W drewnie pod śrubę M10×20 4.8 ZN wywierć otwór Ø 10 mm (najwyżej 11 mm) – kwadrat 10 × 10 mm wbijesz młotkiem, a ciasno osadzony nie obróci się przy dokręcaniu. W stali potrzebny jest otwór kwadratowy 10 × 10 mm albo okrągły Ø 11 mm (ISO 273) – wtedy śrubę trzeba przytrzymać.
Do jakiej grubości połączenia pasuje śruba M10×20 4.8 ZN?
Śruba M10×20 4.8 ZN z podkładką DIN 125 (2 mm) i nakrętką DIN 934 (8 mm) skręci pakiet do ok. 7 mm, z 2 zwojami zapasu. Gwint sięga do podsadzenia; w drewnie kwadrat (6,6 mm) musi się schować, więc drewno powinno mieć 6,6–7 mm.
Czym dokręca się śrubę M10×20 4.8 ZN?
Śrubę M10×20 4.8 ZN dokręcasz tylko od strony nakrętki – kluczem 17 mm (DIN 934) lub 16 mm (ISO 4032) (nakrętka DIN 934 / ISO 4032 M10). Podsadzenie 10 × 10 mm, wciśnięte w drewno, blokuje obrót. Orientacyjny moment dla klasy 4.8 to ok. 26 Nm – w miękkim drewnie mniejszy, aby podkładka nie wgniatała się w materiał.
