Podwalina – belka okienna 70 × 290 mm do ciepłego montażu: wypełnienie bardzo dużej różnicy wysokości pod oknem
Belka okienna 70 × 290 mm do ciepłego montażu stolarki. Łączy warstwę nośną z prasowanej pianki PU z warstwą izolacyjną XPS, dzięki czemu przenosi ciężar okna i ogranicza mostek termiczny pod ramą. Wysokość 290 mm – wypełnienie bardzo dużej różnicy wysokości pod oknem. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina belka okienna 70 × 290 mm – charakterystyka
Podwalina 70 × 290 mm to bardzo wysoka podwalina do ciepłego montażu okien i drzwi. Bardzo wysoka belka pozwala osadzić okno lub drzwi znacznie powyżej dołu otworu bez murowania i bez mostka termicznego. Cała strefa pod ramą wypełniona jest ciepłym, nośnym materiałem.
Część nośna z pianki PU o gęstości ok. 550 kg/m³ przenosi obciążenie od okna – maksymalne obciążenie użytkowe to 87 kg/cm². Warstwa XPS 300 kPa poprawia izolacyjność.
Szerokość 70 mm daje szersze oparcie dla ramy – sprawdza się przy szerszych profilach i cięższych elementach. Przekrój 70 × 290 mm to 203 cm², czyli ok. 20,3 litra materiału na każdy metr belki. Górna powierzchnia jest frezowana pod profil ramy okiennej.
Przykład: pod okno o szerokości 140 cm przygotuj odcinek ok. 138 cm (ok. 1 cm luzu z każdej strony). Po wstępnym związaniu kleju zamocuj belkę kątownikami co maks. 40 cm – na tej długości to co najmniej 5 punktów mocowania.
Zalety podwaliny 70 × 290 mm
87 kg/cm² maksymalnego obciążenia użytkowego.
λ 0,037 W/(m·K) – mniej strat ciepła pod oknem.
Wypełnienie bardzo dużej różnicy wysokości pod oknem.
Szersze oparcie dla szerszych profili ram.
Rama opiera się na dopasowanej górze belki.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – belka okienna 70 × 290 mm
tarasy, stropy z dużą izolacją
duża różnica między otworem a ramą
zmiana poziomu posadzki
ciepła strefa pod ramą na dużej wysokości
podparcie na szerokości 70 mm
także okna balkonowe i kompozytowe
W skrócie

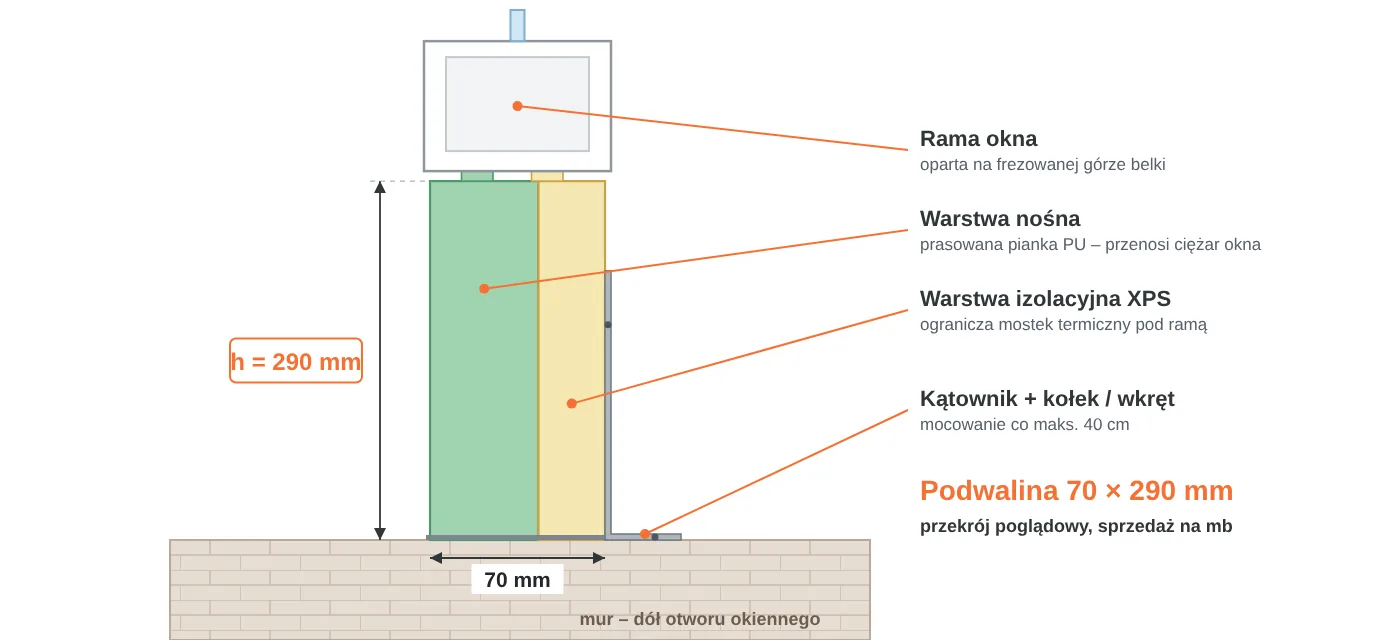

Budowa podwaliny
Dwie warstwy o różnych zadaniach i mocowanie, które utrzymuje belkę w miejscu.
Parametry techniczne podwaliny 70 × 290 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina okienna kompozytowa | PU + XPS |
| Szerokość | 70 mm | |
| Wysokość | 290 mm | |
| Przekrój | 203 cm² | ok. 20,3 l / mb |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | warstwa nośna |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Warstwa XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Warstwa XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Profile okien | PVC, aluminium, drewno | góra frezowana pod ramę |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny wybrać
Wysokość belki = różnica między dołem otworu a projektowaną wysokością ramy.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie dołu otworu, wymiana okna | 30–50 mm | niewielkie podniesienie |
| Miejsce na parapety i obróbki | 60–90 mm | okna z parapetami |
| Drzwi balkonowe nad warstwami podłogi | 100–150 mm | próg nad posadzką |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm – ten zakres | zamiast domurowania |
Jak zamontować podwalinę 70 × 290 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; praca przy otworze okiennym.
Środki ostrożności: tnij i wierć narzędziami do drewna na stabilnym podłożu; przy łączeniu odcinków używaj łączników pozycjonujących.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny
ten produkt70 × 270 mm
wysokość 270 mm70 × 280 mm
wysokość 280 mm70 × 300 mm
wysokość 300 mm60 × 290 mm
szerokość 60 mm
W ofercie wysokości od 30 do 300 mm co 10 mm, w szerokości 60 i 70 mm.
Przyda się przy montażu
Karta techniczna podwaliny 70 × 290 mm
Dokumenty i dane
■ wymiar: 70 × 290 mm, sprzedaż na mb
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ warstwa izolacyjna: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina 70 × 290 mm
Kiedy stosuje się bardzo wysoką podwalinę 70 × 290 mm?▼
Gdy rama ma stanąć aż 290 mm nad dołem otworu – przy bardzo grubych warstwach podłogi, tarasach lub zmianie poziomu posadzki.
Jak zapewnić stabilność belki 70 × 290 mm?▼
Klej na całej długości, kątowniki co maks. 40 cm i kontrola pionu przed osadzeniem okna. Uszczelnij też styki z murem.
Czy belka 70 × 290 mm zastąpi domurowanie pod oknem?▼
Tak. Wypełnia 290 mm wysokości ciepłym, nośnym materiałem – bez mostka termicznego, który powstałby przy murowaniu.
Kiedy wybrać belkę 70 × 290 mm zamiast 60 mm?▼
Gdy rama jest szersza albo okno cięższe – szersza belka daje większą powierzchnię oparcia.
Czy belka szerokości 70 mm i wysokości 290 mm pasuje do drzwi tarasowych?▼
Tak, szersze oparcie sprawdza się przy szerokich, cięższych ramach drzwi balkonowych i tarasowych.
Czym uszczelnić okno na belce 70 × 290 mm?▼
Szczelinę między ramą a murem wypełnij pianką montażową lub taśmą rozprężną, a od środka i z zewnątrz zastosuj taśmy do ciepłego montażu.
Jak przyciąć belkę 70 × 290 mm?▼
Wystarczą narzędzia do drewna – piła ręczna lub elektryczna. Tnij prostopadle, by styk z murem i z kolejnym odcinkiem był szczelny.
Ile belki 70 × 290 mm potrzeba pod okno 140 cm?▼
Ok. 1,38 mb – belka powinna być ok. 2 cm krótsza od otworu, czyli ok. 1 cm luzu z każdej strony.
