PODWALINA BELKA OKIENNA NYXON GREEN 60 h=90mm
Podwalina – belka okienna 60 × 90 mm do ciepłego montażu: podniesienie ramy pod parapet i obróbki
Podwalina 60 × 90 mm – nośne i izolacyjne podparcie ramy okna. Łączy warstwę nośną z prasowanej pianki PU z warstwą izolacyjną XPS, dzięki czemu przenosi ciężar okna i ogranicza mostek termiczny pod ramą. Wysokość 90 mm – podniesienie ramy pod parapet i obróbki. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina belka okienna 60 × 90 mm – charakterystyka
Podwalina 60 × 90 mm to podwalina średnio-niska do ciepłego montażu okien i drzwi. Belka tej wysokości unosi ramę na tyle, by pod oknem zmieściły się parapety, obróbki i warstwy wykończenia, a strefa pod ramą była izolowana zamiast murowana.
Warstwa nośna (pianka PU, λ 0,088 W/(m·K)) zapewnia sztywność i nośność, a warstwa XPS (ok. 36 kg/m³) ogranicza ucieczkę ciepła przez strefę pod ramą.
Szerokość 60 mm odpowiada węższym profilom ram i jest wygodna przy standardowych detalach podokiennych. Przekrój 60 × 90 mm to 54 cm², czyli ok. 5,4 litra materiału na każdy metr belki. Górna powierzchnia jest frezowana pod profil ramy okiennej.
Przykład: pod okno o szerokości 210 cm przygotuj odcinek ok. 208 cm (ok. 1 cm luzu z każdej strony). Po wstępnym związaniu kleju zamocuj belkę kątownikami co maks. 40 cm – na tej długości to co najmniej 7 punktów mocowania.
Zalety podwaliny 60 × 90 mm
87 kg/cm² maksymalnego obciążenia użytkowego.
λ 0,037 W/(m·K) – mniej strat ciepła pod oknem.
Podniesienie ramy pod parapet i obróbki.
Do węższych profili ram okiennych.
Rama opiera się na dopasowanej górze belki.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – belka okienna 60 × 90 mm
miejsce na parapet wewnętrzny i zewnętrzny
dopasowanie do projektowanej wysokości
uzupełnienie strefy pod ramą bez dozbrajania muru
podparcie ramy blisko lica muru
podparcie na szerokości 60 mm
także okna balkonowe i kompozytowe
W skrócie

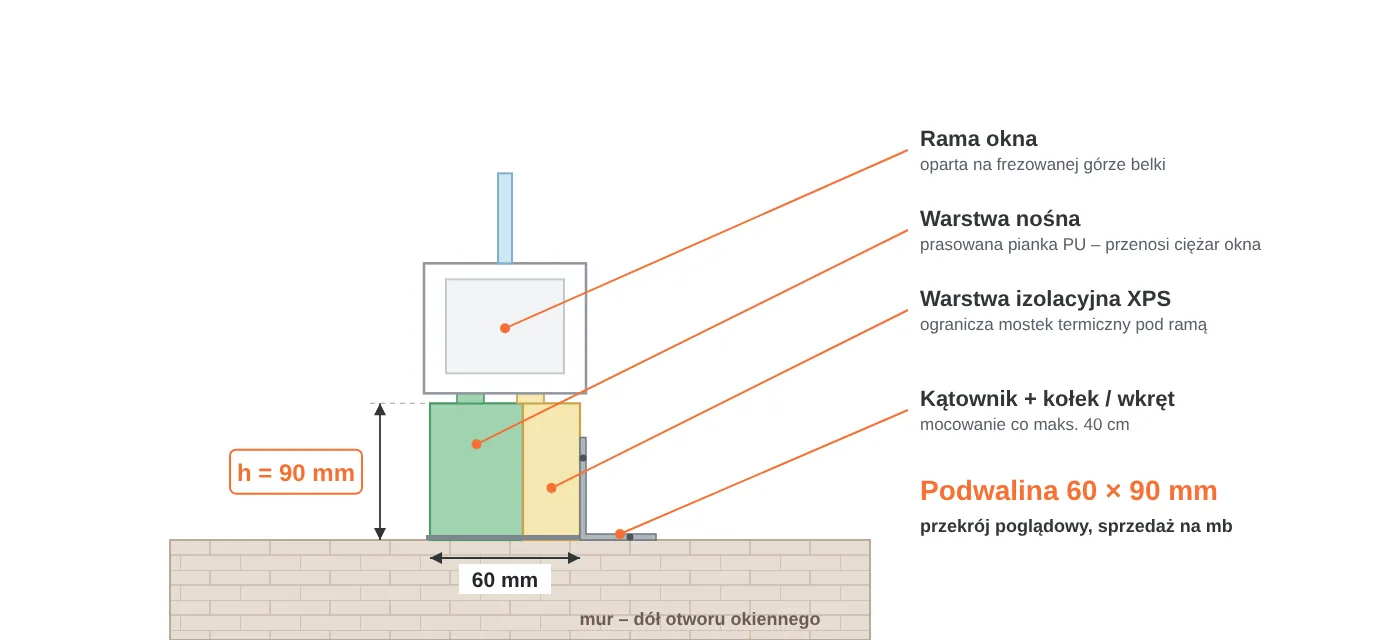

Budowa podwaliny
Dwie warstwy o różnych zadaniach i mocowanie, które utrzymuje belkę w miejscu.
Parametry techniczne podwaliny 60 × 90 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina okienna kompozytowa | PU + XPS |
| Szerokość | 60 mm | |
| Wysokość | 90 mm | |
| Przekrój | 54 cm² | ok. 5,4 l / mb |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | warstwa nośna |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Warstwa XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Warstwa XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Profile okien | PVC, aluminium, drewno | góra frezowana pod ramę |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny wybrać
Wysokość belki = różnica między dołem otworu a projektowaną wysokością ramy.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie dołu otworu, wymiana okna | 30–50 mm | niewielkie podniesienie |
| Miejsce na parapety i obróbki | 60–90 mm – ten zakres | okna z parapetami |
| Drzwi balkonowe nad warstwami podłogi | 100–150 mm | próg nad posadzką |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Jak zamontować podwalinę 60 × 90 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; praca przy otworze okiennym.
Środki ostrożności: tnij i wierć narzędziami do drewna na stabilnym podłożu; przy łączeniu odcinków używaj łączników pozycjonujących.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny
ten produkt60 × 70 mm
wysokość 70 mm60 × 80 mm
wysokość 80 mm60 × 100 mm
wysokość 100 mm70 × 90 mm
szerokość 70 mm
W ofercie wysokości od 30 do 300 mm co 10 mm, w szerokości 60 i 70 mm.
Przyda się przy montażu
Karta techniczna podwaliny 60 × 90 mm
Dokumenty i dane
■ wymiar: 60 × 90 mm, sprzedaż na mb
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ warstwa izolacyjna: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina 60 × 90 mm
Kiedy wybrać podwalinę 60 × 90 mm?▼
Gdy pod oknem trzeba zmieścić parapety, obróbki i warstwy wykończenia. Belka 90 mm podnosi ramę i wypełnia tę strefę ciepłym materiałem.
Czy belka 60 × 90 mm pomieści parapet zewnętrzny?▼
Belka podnosi ramę o 90 mm. Sprawdź, czy ta wysokość wystarczy na parapet z obróbką i spadkiem – przy grubszym parapecie wybierz wyższą belkę.
Czym podwalina 60 × 90 mm jest lepsza od domurowania?▼
Pianka PU i XPS przewodzą ciepło znacznie słabiej niż mur, więc pod ramą nie powstaje mostek termiczny, a montaż jest szybszy.
Dla jakich ram jest belka szerokości 60 mm i wysokości 90 mm?▼
Dla węższych profili ram – okien PVC, aluminiowych i drewnianych o ramie mieszczącej się na szerokości 60 mm.
Czym różni się belka 60 × 90 mm od wersji 70 mm?▼
Szerokością oparcia: 60 mm zamiast 70 mm. Wysokość 90 mm i materiał są takie same – szerokość dobierz do profilu ramy.
Czym uszczelnić okno na belce 60 × 90 mm?▼
Szczelinę między ramą a murem wypełnij pianką montażową lub taśmą rozprężną, a od środka i z zewnątrz zastosuj taśmy do ciepłego montażu.
Jak przyciąć belkę 60 × 90 mm?▼
Wystarczą narzędzia do drewna – piła ręczna lub elektryczna. Tnij prostopadle, by styk z murem i z kolejnym odcinkiem był szczelny.
Ile belki 60 × 90 mm potrzeba pod okno 210 cm?▼
Ok. 2,08 mb – belka powinna być ok. 2 cm krótsza od otworu, czyli ok. 1 cm luzu z każdej strony.
