Podwalina – belka okienna 60 × 40 mm do ciepłego montażu: wyrównanie i niewielkie podniesienie ramy
Belka okienna 60 × 40 mm do ciepłego montażu stolarki. Łączy warstwę nośną z prasowanej pianki PU z warstwą izolacyjną XPS, dzięki czemu przenosi ciężar okna i ogranicza mostek termiczny pod ramą. Wysokość 40 mm – wyrównanie i niewielkie podniesienie ramy. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina belka okienna 60 × 40 mm – charakterystyka
Podwalina 60 × 40 mm to niska podwalina do ciepłego montażu okien i drzwi. Niska belka służy przede wszystkim do wyrównania dolnej krawędzi otworu i oddzielenia ramy od zimnego muru warstwą izolacyjną. Podnosi okno tylko nieznacznie.
Część nośna z pianki PU o gęstości ok. 550 kg/m³ przenosi obciążenie od okna – maksymalne obciążenie użytkowe to 87 kg/cm². Warstwa XPS 300 kPa poprawia izolacyjność.
Szerokość 60 mm odpowiada węższym profilom ram i jest wygodna przy standardowych detalach podokiennych. Przekrój 60 × 40 mm to 24 cm², czyli ok. 2,4 litra materiału na każdy metr belki. Górna powierzchnia jest frezowana pod profil ramy okiennej.
Przykład: pod okno o szerokości 100 cm przygotuj odcinek ok. 98 cm (ok. 1 cm luzu z każdej strony). Po wstępnym związaniu kleju zamocuj belkę kątownikami co maks. 40 cm – na tej długości to co najmniej 4 punkty mocowania.
Zalety podwaliny 60 × 40 mm
87 kg/cm² maksymalnego obciążenia użytkowego.
λ 0,037 W/(m·K) – mniej strat ciepła pod oknem.
Wyrównanie i niewielkie podniesienie ramy.
Do węższych profili ram okiennych.
Rama opiera się na dopasowanej górze belki.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – belka okienna 60 × 40 mm
zamiast podkładek i klinów pod ramą
gdy nowe okno ma stanąć prawie na tej samej wysokości
oddzielenie ramy od muru warstwą izolacyjną
korekta wysokości okna
podparcie na szerokości 60 mm
także okna balkonowe i kompozytowe
W skrócie

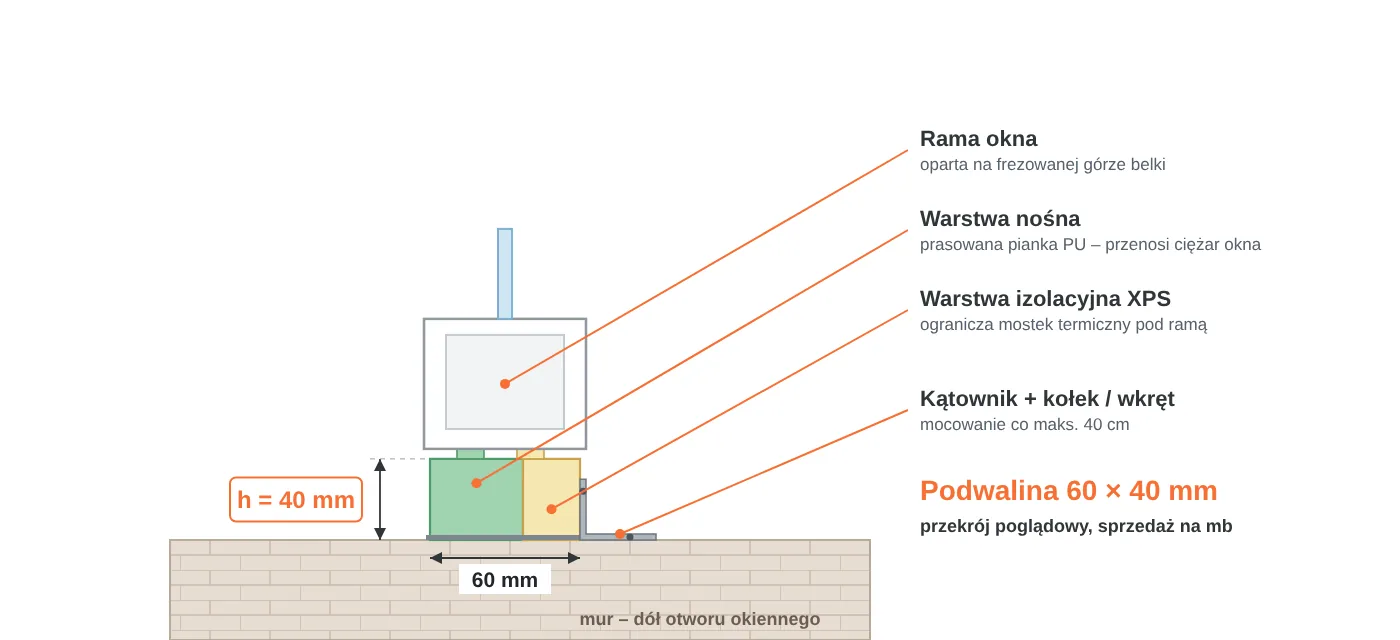

Budowa podwaliny
Dwie warstwy o różnych zadaniach i mocowanie, które utrzymuje belkę w miejscu.
Parametry techniczne podwaliny 60 × 40 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina okienna kompozytowa | PU + XPS |
| Szerokość | 60 mm | |
| Wysokość | 40 mm | |
| Przekrój | 24 cm² | ok. 2,4 l / mb |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | warstwa nośna |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Warstwa XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Warstwa XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Profile okien | PVC, aluminium, drewno | góra frezowana pod ramę |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny wybrać
Wysokość belki = różnica między dołem otworu a projektowaną wysokością ramy.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie dołu otworu, wymiana okna | 30–50 mm – ten zakres | niewielkie podniesienie |
| Miejsce na parapety i obróbki | 60–90 mm | okna z parapetami |
| Drzwi balkonowe nad warstwami podłogi | 100–150 mm | próg nad posadzką |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Jak zamontować podwalinę 60 × 40 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; praca przy otworze okiennym.
Środki ostrożności: tnij i wierć narzędziami do drewna na stabilnym podłożu; przy łączeniu odcinków używaj łączników pozycjonujących.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny
ten produkt60 × 30 mm
wysokość 30 mm60 × 50 mm
wysokość 50 mm60 × 60 mm
wysokość 60 mm70 × 40 mm
szerokość 70 mm
W ofercie wysokości od 30 do 300 mm co 10 mm, w szerokości 60 i 70 mm.
Przyda się przy montażu
Karta techniczna podwaliny 60 × 40 mm
Dokumenty i dane
■ wymiar: 60 × 40 mm, sprzedaż na mb
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ warstwa izolacyjna: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina 60 × 40 mm
Do czego służy niska belka 60 × 40 mm?▼
Do wyrównania dołu otworu i niewielkiego podniesienia ramy o 40 mm. Zastępuje podkładki i kliny, a jednocześnie oddziela ramę od muru warstwą izolacyjną.
Czy belka 60 × 40 mm wystarczy przy wymianie okna?▼
Tak, jeśli nowe okno ma stanąć prawie na tej samej wysokości co stare. Belka 40 mm wyrówna dół otworu i odizoluje ramę od muru.
Jak równe musi być podłoże pod belkę 60 × 40 mm?▼
Bardzo równe. Przy niskiej belce każda nierówność muru przenosi się na ramę – przed klejeniem wyrównaj i oczyść dół otworu.
Dla jakich ram jest belka szerokości 60 mm i wysokości 40 mm?▼
Dla węższych profili ram – okien PVC, aluminiowych i drewnianych o ramie mieszczącej się na szerokości 60 mm.
Czym różni się belka 60 × 40 mm od wersji 70 mm?▼
Szerokością oparcia: 60 mm zamiast 70 mm. Wysokość 40 mm i materiał są takie same – szerokość dobierz do profilu ramy.
Ile punktów mocowania ma belka 60 × 40 mm pod okno 100 cm?▼
Przy odcinku ok. 98 cm i rozstawie kątowników co maks. 40 cm – co najmniej 4.
Ile materiału ma metr belki 60 × 40 mm?▼
Przekrój 60 × 40 mm to 24 cm², czyli ok. 2,4 litra materiału na metr bieżący.
Jak połączyć odcinki belki 60 × 40 mm przy szerokim oknie?▼
Odcinki łączy się łącznikami pozycjonującymi i klejem – w ten sposób można uzyskać długość do 3700 mm.
