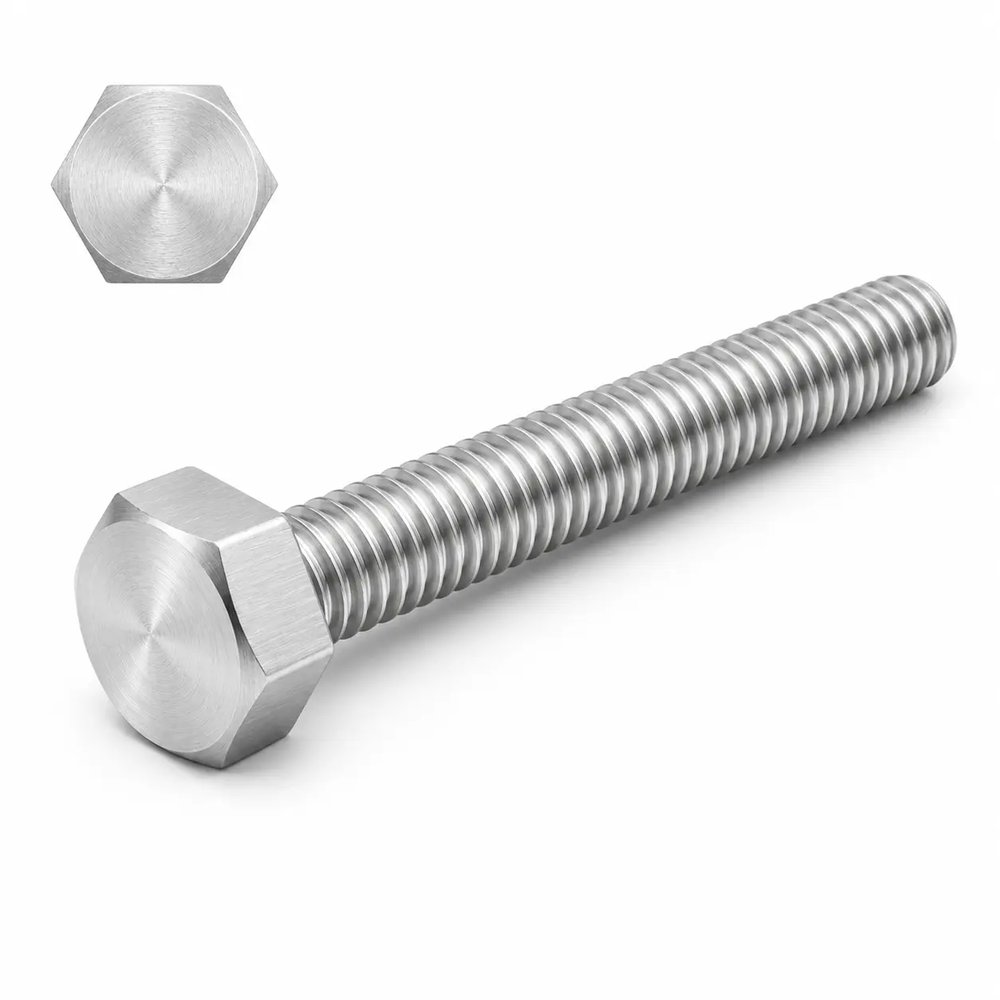

ŚRUBA SZEŚCIOKĄTNA DIN 933 M16X90 KLASA 8.8 OCYNK GALWANICZNY
59,60 zł / opak.
48,46 zł / opak.

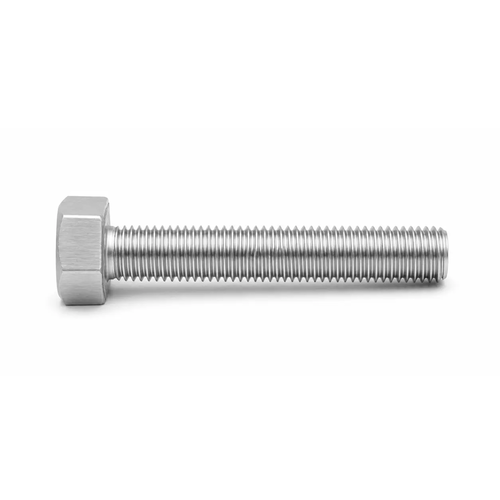

Śruba z łbem sześciokątnym DIN 933 M16 × 90, klasa 8.8, ocynk galwaniczny
Śruba z łbem sześciokątnym M16 o długości 90 mm, klasa 8.8, ocynk galwaniczny. Gwint metryczny (skok 2 mm) biegnie aż pod łeb, więc śruba sprawdzi się też jako regulacyjna lub dystansowa. DIN 933 / PN-EN ISO 4017, klucz 24 mm. Skręca pakiet do ok. 67 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
Śruba DIN 933 M16 × 90 – charakterystyka
Śruba z łbem sześciokątnym DIN 933 M16 × 90 ma gwint metryczny zwykły (skok 2 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 24 mm i wysokości 10 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M16 × 90: przy podkładce DIN 125 pod łbem i pod nakrętką (3 mm każda) oraz nakrętce DIN 934 (13 mm) skręcisz elementy o łącznej grubości do ok. 67 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 157 mm², minimalna siła zrywająca ok. 125,6 kN, orientacyjny moment dokręcania 210 Nm (μ = 0,14). 1000 sztuk waży ok. 154 kg.
Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 25 szt.
Śruba M16 × 90 8.8 ZN pracuje najlepiej w suchym otoczeniu: ocynk galwaniczny ma kilka mikrometrów grubości i nie jest przeznaczony na deszcz. Połączenie uzupełnij nakrętką klasy 8 – dla wilgoci wybierz wersję nierdzewną A2.
Dlaczego ta śruba M16 × 90
M16 × 2 – nakrętkę dokręcisz w dowolnym miejscu.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: nasadka 1/2" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4017.
Długość 90 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Ochrona przed korozją we wnętrzach.
Do czego użyć śruby M16
połączenia belek i słupów
węzły ram, płatwie, rygle
osprzęt i ramy
połączenia kołnierzowe rurociągów
W skrócie
Montaż śruby
Kolejność montażu śruby M16 × 90 – pakiet do 67 mm.

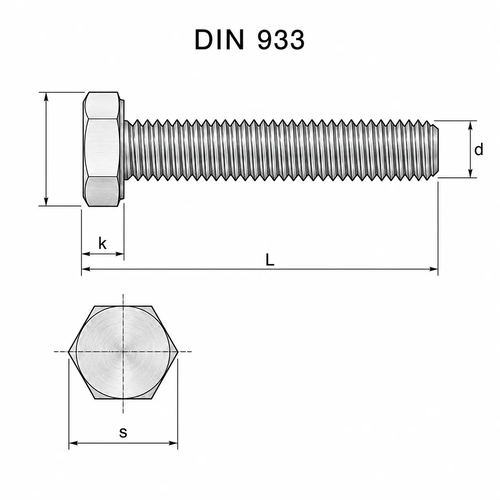

Parametry techniczne śruby DIN 933 M16 × 90
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M16 × 2 | metryczny zwykły, na całej długości |
| Długość L | 90 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 24 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 10 mm | nominalna |
| Wymiar po narożach e | 26,17 mm | min. |
| Masa 1000 szt. | ok. 154 kg | stal, ±5% |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 17,5 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 67 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 157 mm² | gwint M16 |
| Siła zrywająca min. | ok. 125,6 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 210 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Śruba M16 × 90 8.8 ZN pracuje najlepiej w suchym otoczeniu: ocynk galwaniczny ma kilka mikrometrów grubości i nie jest przeznaczony na deszcz. Połączenie uzupełnij nakrętką klasy 8 – dla wilgoci wybierz wersję nierdzewną A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M16 × 90 w innych wykonaniach
93316908.8ZN · ten produktM16 × 90 10.9 czarna
933169010.9 · wnętrzaM16 × 90 A2 nierdzewna
9331690A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
klasa 8, ocynk
ZOBACZ →Nakrętka samokontrująca DIN 985 M16
klasa 10, ocynk – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M16
ząbkowana, ocynk – bez podkładki
ZOBACZ →Podkładka DIN 125 M16
ocynk galwaniczny
ZOBACZ →Śruba DIN 933 M16 × 80
8.8 ZN
ZOBACZ →Śruba DIN 933 M16 × 100
8.8 ZN
ZOBACZ →
Karta techniczna i certyfikaty śruby DIN 933 M16 × 90
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M16 × 2
■ symbol 93316908.8ZN
Najczęściej zadawane pytania o śrubie DIN 933 M16 × 90
Co pasuje do śruby M16×90 8.8 ZN?▼
Do śruby M16×90 8.8 ZN dobierz nakrętkę M16 klasy 8 (DIN 934, wysokość ok. 13 mm) i podkładkę DIN 125 M16: otwór 17 mm, średnica 30 mm, grubość 3 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
Jakim wiertłem zrobić otwór przelotowy pod M16×90 8.8 ZN?▼
Pod śrubę M16×90 8.8 ZN wywierć otwór przejściowy wg ISO 273: dokładny Ø 17 mm, średni Ø 17,5 mm, zgrubny Ø 18,5 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 14 mm i nagwintuj M16 × 2 – minimalna długość wkręcenia w stal to ok. 16 mm, w aluminium ok. 32 mm.
Czy jest śruba podobna do M16×90 8.8 ZN, ale innej długości?▼
W tym samym wykonaniu (8.8 ZN) mamy też: krótsza M16×80, dłuższa M16×100. Rozmiar M16×90 jest też w wykonaniu: 10.9, A2. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jakim kluczem dokręcić śrubę M16×90 8.8 ZN?▼
Do śruby M16×90 8.8 ZN pasuje klucz 24 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 26,17 mm, wysokość łba 10 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M16×90 8.8 ZN?▼
Śruba M16×90 8.8 ZN z podkładkami DIN 125 (3 mm) i nakrętką DIN 934 (13 mm) – pakiet do ok. 67 mm, z 2 zwojami zapasu. Gwint biegnie na całych 90 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jaki moment dokręcania dla śruby M16×90 klasy 8.8?▼
Śrubę M16×90 8.8 ZN dokręć orientacyjnie momentem ok. 210 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M16×90 8.8 ZN?▼
W śrubie M16×90 8.8 ZN przekrój czynny gwintu M16 to 157 mm². Minimalna siła zrywająca dla klasy 8.8 wynosi ok. 125,6 kN, a siła próbna (bez trwałego odkształcenia) ok. 91,1 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
