Śruba sześciokątna DIN 933 M5x10 pełny gwint A2 nierdzewna
44,45 zł / opak.
36,14 zł / opak.
Śruba z łbem sześciokątnym DIN 933 M5 × 10, stal nierdzewna A2

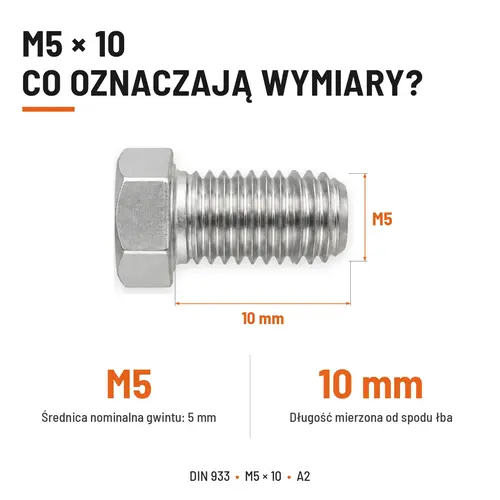

DIN 933 M5 × 10 (stal nierdzewna A2) – śruba z łbem sześciokątnym i pełnym gwintem M5 × 0,8 na całych 10 mm. Pasuje klucz 8 mm. Skręca pakiet do ok. 2 mm (z dwiema podkładkami i nakrętką). Opakowanie: 500 szt.
Śruba DIN 933 M5 × 10 – charakterystyka

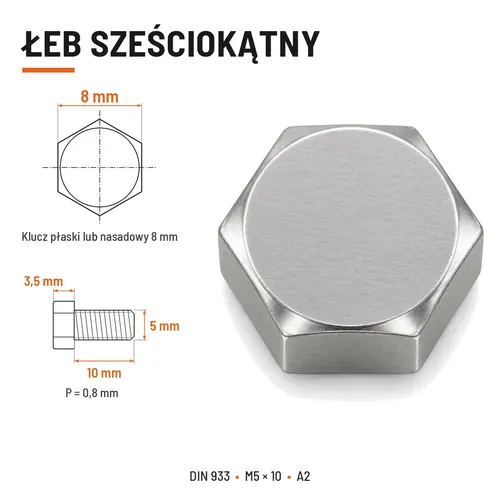

Śruba z łbem sześciokątnym DIN 933 M5 × 10 ma gwint metryczny zwykły (skok 0,8 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 8 mm i wysokości 3,5 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M5 × 10: przy podkładce DIN 125 pod łbem i pod nakrętką (1 mm każda) oraz nakrętce DIN 934 (4 mm) skręcisz elementy o łącznej grubości do ok. 2 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 14,2 mm².

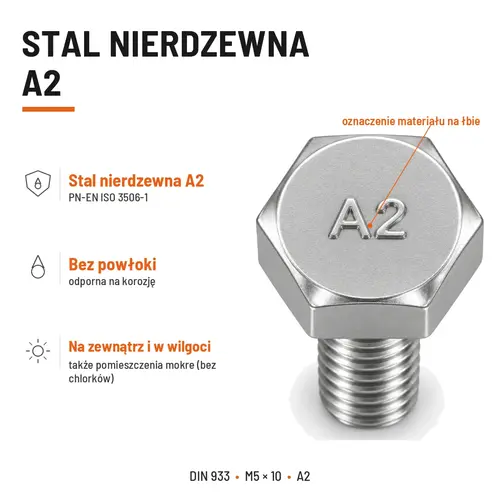

Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1. Opakowanie zawiera 500 szt.

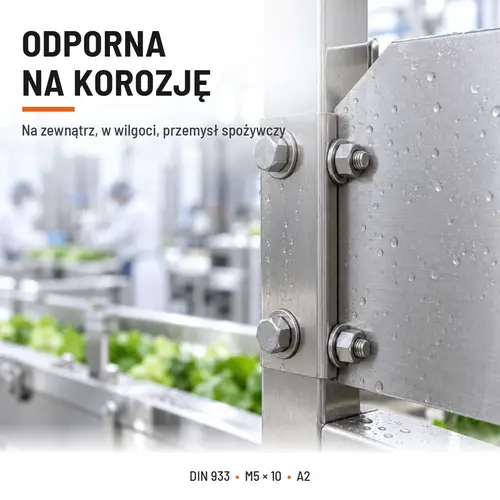

Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Łącz ją z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz stal A4. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Dlaczego ta śruba M5 × 10
M5 × 0,8 – nakrętkę dokręcisz w dowolnym miejscu.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: klucz płaski lub nasadka 1/4".
Wymiary zgodne z PN-EN ISO 4017.
Długość 10 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby M5
połączenia M5 narażone na wodę i opady
szafy sterownicze, szyny, wsporniki aparatury
zawiasy, kątowniki, uchwyty
pokrywy i osłony
W skrócie
Montaż śruby

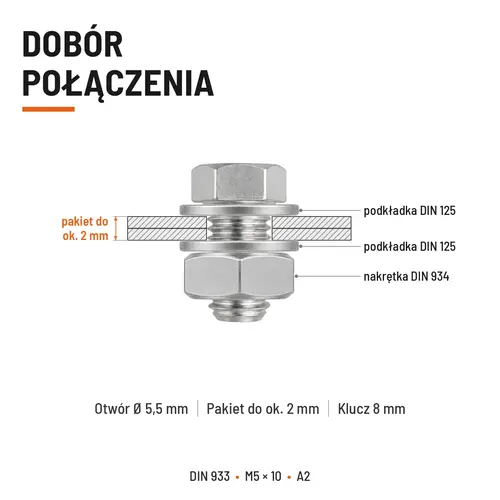

Kolejność montażu śruby M5 × 10 – pakiet do 2 mm.

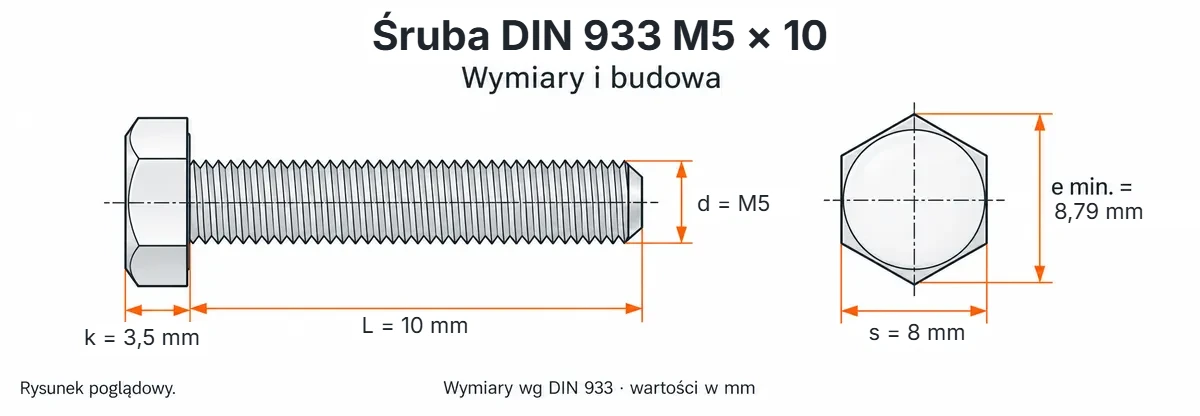

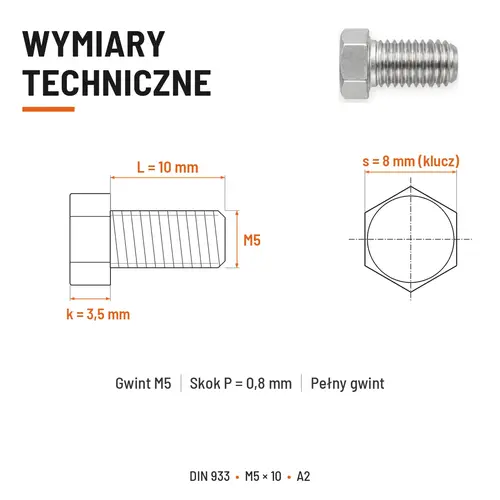

Parametry techniczne śruby DIN 933 M5 × 10
Wymiary wg DIN 933 i PN-EN ISO 4017; stal A2 wg PN-EN ISO 3506-1; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M5 × 0,8 | metryczny zwykły, na całej długości |
| Długość L | 10 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powłoka | brak – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Rozmiar klucza s | 8 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 3,5 mm | nominalna |
| Wymiar po narożach e | 8,79 mm | min. |
| Opakowanie | 500 szt. | |
| Otwór przejściowy | Ø 5,5 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 2 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 14,2 mm² | gwint M5 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Materiał i środowisko pracy
Stal nierdzewna A2: nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Łącz ją z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz stal A4. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M5 × 10 w innych wykonaniach
933510A2 · ten produktM5 × 10 8.8 ZN
9335108.8ZN · suche wnętrza
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
stal nierdzewna A2
ZOBACZ →Nakrętka samokontrująca DIN 985 M5
A2 – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M5
A2, ząbkowana – bez podkładki
ZOBACZ →Nakrętka kołpakowa DIN 1587 M5
A2 – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M5
stal nierdzewna A2
ZOBACZ →Śruba DIN 933 M5 × 8
A2 nierdzewna
ZOBACZ →
Karta techniczna i certyfikaty śruby DIN 933 M5 × 10
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M5 × 0,8
■ symbol 933510A2
Najczęściej zadawane pytania o śrubie DIN 933 M5 × 10
Do jakiej grubości połączenia wystarczy śruba M5×10 A2?▼
Śruba M5×10 A2 z podkładkami DIN 125 (1 mm) i nakrętką DIN 934 (4 mm) – pakiet do ok. 2 mm, z 2 zwojami zapasu. Gwint biegnie na całych 10 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jaka jest wytrzymałość śruby M5×10 A2?▼
W śrubie M5×10 A2 przekrój czynny gwintu M5 to 14,2 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 9,9 kN, przy A2-50 ok. 7,1 kN. Do mocno obciążonych połączeń wybierz stal ocynkowaną 8.8 lub 10.9, jeśli warunki na to pozwalają.
Jaką nakrętkę i podkładkę dobrać do śruby M5×10 A2?▼
Do śruby M5×10 A2 dobierz nakrętkę M5 A2 (DIN 934, wysokość ok. 4 mm) i podkładkę DIN 125 M5: otwór 5,3 mm, średnica 10 mm, grubość 1 mm. Nakrętka i podkładka muszą być również nierdzewne A2.
Jaki otwór wywiercić pod śrubę M5×10 A2?▼
Pod śrubę M5×10 A2 wywierć otwór przejściowy wg ISO 273: dokładny Ø 5,3 mm, średni Ø 5,5 mm, zgrubny Ø 5,8 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 4,2 mm i nagwintuj M5 × 0,8 – minimalna długość wkręcenia w stal to ok. 5 mm, w aluminium ok. 10 mm.
Ile sztuk M5×10 A2 jest w opakowaniu?▼
W opakowaniu śrub M5×10 A2 jest 500 szt. Wagę całego opakowania podajemy przy cenie produktu.

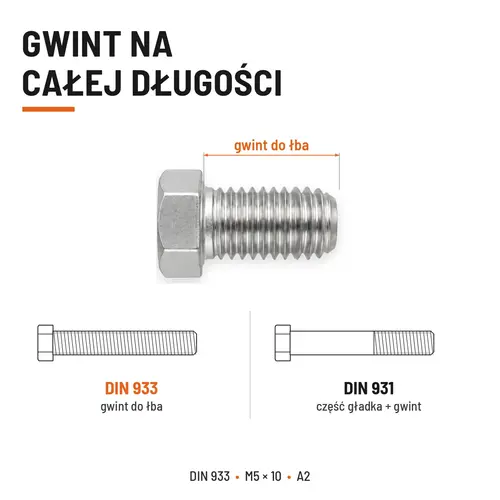

Czy śruba DIN 933 M5×10 A2 ma gwint do samego łba?▼
Tak – w śrubie M5×10 A2 gwint M5 × 0,8 biegnie praktycznie na całej długości (pod łbem zostaje tylko krótki wybieg, do ok. 1,6 mm). Jeśli połączenie ma przenosić ścinanie na gładkim trzpieniu, wybierz DIN 931.
Jakim kluczem dokręcić śrubę M5×10 A2?▼
Do śruby M5×10 A2 pasuje klucz 8 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 8,79 mm, wysokość łba 3,5 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
