Śruby DIN 933 M24 – nierdzewne A2, ocynkowane 8.8 i 10.9
Śruby M24 DIN 933 – pełny gwint, łeb sześciokątny
Śruby M24 łączą ciężkie konstrukcje stalowe, fundamenty maszyn, kołnierze i elementy dźwignic. Klucz 36 mm, skok 3 mm, długości do 250 mm – w wykonaniu ocynkowanym 8.8, czarnym 10.9 i nierdzewnym A2.W sklepie internetowym hurtowni Pamar z Tarnowa: 43 rozmiarów M24 – nierdzewne A2 (19), ocynkowane 8.8 (18), czarne 10.9 (6). Do każdej śruby w jednym zamówieniu dobierzesz nakrętki i podkładki w tym samym wykonaniu.
W SKRÓCIE
M24×3 gwint metryczny zwykły
36 mm klucz
15 mm wysokość łba
43 rozmiarów w ofercie
Wykonania śrub M24 w ofercie
A2Stal nierdzewna A219 długości, 35–200 mm – na zewnątrz, w wilgoci i w przemyśle spożywczym.
8.8Ocynk galwaniczny, klasa 8.818 długości, 30–250 mm – do wnętrz i suchych konstrukcji.

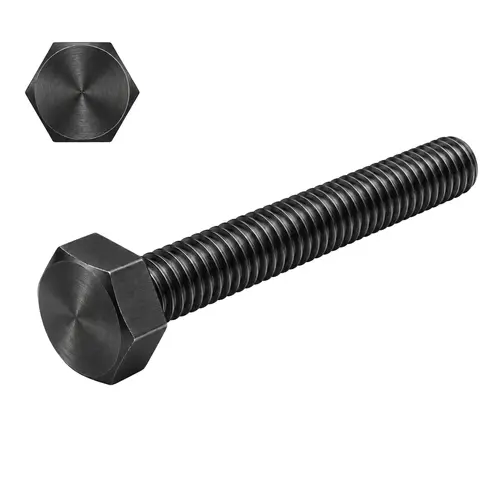

10.9Czarna, klasa 10.96 długości, 50–100 mm – do najmocniej obciążonych połączeń.
Do czego stosuje się śruby M24?
FUNDAMENTYKotwienie maszynMocowanie ciężkich maszyn i urządzeń do fundamentów.
KONSTRUKCJECiężkie konstrukcjeWęzły konstrukcji nośnych, mosty, dźwignice.
INSTALACJEDuże kołnierzePołączenia kołnierzowe rurociągów, zbiorników i armatury.
WODAHydrotechnikaŚluzy, nabrzeża, oczyszczalnie – w wykonaniu nierdzewnym A2.
Wymiary i montaż śruby M24
M24Gwint M24×3skok gwintu w mm
36Klucz 36 mmwg PN-EN ISO 4017
26Otwór przelotowy 26 mmwg PN-EN 20273, szereg średni
21Wiertło 21 mmpod gwintowanie M24
Zasada: śruba, nakrętka i podkładka z tego samego materiału – do śruby A2 nakrętka A2, do 8.8 nakrętka klasy 8, do 10.9 nakrętka klasy 10. Gwint powinien wystawać za nakrętkę o 2–3 zwoje (ok. 7,5 mm).
Pytania o śruby M24 DIN 933
Jaki klucz pasuje do śruby M24 DIN 933?Do śruby M24 z łbem sześciokątnym potrzebny jest klucz 36 mm – płaski, oczkowy albo nasadowy. Ten sam rozmiar ma nakrętka M24 DIN 934, więc jednym kluczem dokręcisz obie strony połączenia (drugi klucz 36 mm przytrzyma nakrętkę). Wysokość łba wynosi 15 mm.
Jaki otwór wywiercić pod śrubę M24?Pod śrubę przelotową z nakrętką wiercimy otwór 26 mm (szereg średni wg PN-EN 20273), a gdy wymagane jest dokładniejsze pasowanie – nieco mniejszy. Jeśli chcesz nagwintować otwór pod M24×3, użyj wiertła 21 mm i gwintownika M24.
Jaki moment dokręcenia stosować dla śruby M24?Orientacyjne momenty dla śruby M24 przy współczynniku tarcia 0,14 (gwint lekko naoliwiony): klasa 8.8 – ok. 714 Nm; klasa 10.9 – ok. 1017 Nm; A2-70 – ok. 500 Nm. To wartości poglądowe – przy połączeniach konstrukcyjnych zawsze obowiązuje moment podany w projekcie lub dokumentacji producenta.
Jak dobrać długość śruby M24?Zsumuj grubość łączonych elementów, podkładki (4 mm każda), wysokość nakrętki DIN 934 (19 mm) i 2–3 zwoje zapasu. Przykład: dwa elementy o łącznej grubości 60 mm z dwiema podkładkami to ok. 94 mm – wybierz najbliższą dłuższą śrubę. W ofercie śruby M24 od 30 do 250 mm.
Jakie nakrętki i podkładki pasują do śrub M24?Nakrętki sześciokątne DIN 934 M24 (wysokość 19 mm, ten sam klucz 36 mm), podkładki płaskie DIN 125 25×44 mm, a w połączeniach narażonych na drgania – podkładki sprężyste DIN 127 lub nakrętki DIN 985. Zawsze w tym samym materiale co śruba.
Jaką siłę wytrzyma śruba M24 klasy 8.8?Minimalna siła zrywająca śruby M24 klasy 8.8 wg PN-EN ISO 898-1 to ok. 293 kN (przekrój czynny gwintu 353 mm² × 830 MPa), a w klasie 10.9 – ok. 367 kN. W obliczeniach połączeń stosuje się wartości dopuszczalne z odpowiednimi współczynnikami bezpieczeństwa – wymiaruje je projektant konstrukcji.
Inne średnice: śruby DIN 933 M22 i śruby DIN 933 M27, wszystkie śruby nierdzewne A2, a także wszystkie śruby DIN 933.
Potrzebujesz większej ilości śrub M24?Przy zamówieniach hurtowych przygotujemy ofertę, a w poradniku Pamar sprawdzisz, kiedy wybrać ocynk, a kiedy stal nierdzewną A2.
