Śruba sześciokątna DIN 933 M22x90 pełny gwint A2 nierdzewna
254,99 zł / opak.
207,31 zł / opak.

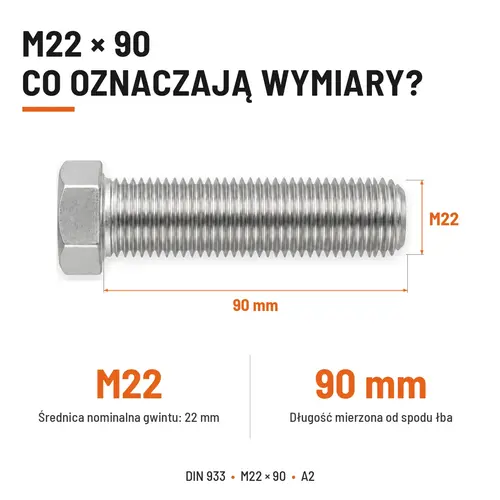

Śruba z łbem sześciokątnym DIN 933 M22 × 90, stal nierdzewna A2
Śruba M22 × 90 z gwintem na całej długości, stal nierdzewna A2. Norma DIN 933 / PN-EN ISO 4017, łeb sześciokątny 34 / 32 mm o wysokości 14 mm, skok gwintu 2,5 mm. Skręca pakiet do ok. 61 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
Śruba DIN 933 M22 × 90 – charakterystyka

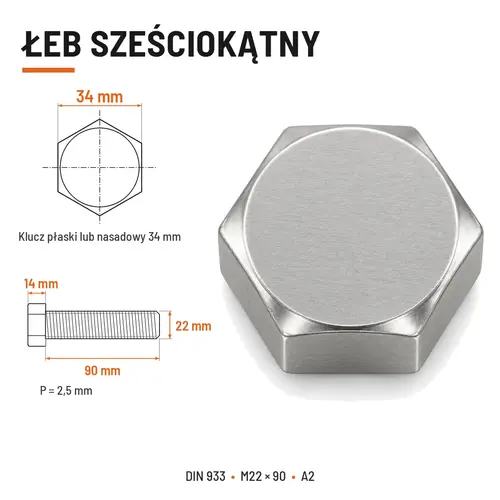

Śruba z łbem sześciokątnym DIN 933 M22 × 90 ma gwint metryczny zwykły (skok 2,5 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 34 / 32 mm i wysokości 14 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M22 × 90: przy podkładce DIN 125 pod łbem i pod nakrętką (3 mm każda) oraz nakrętce DIN 934 (18 mm) skręcisz elementy o łącznej grubości do ok. 61 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 303 mm². 1000 sztuk waży ok. 329,3 kg.

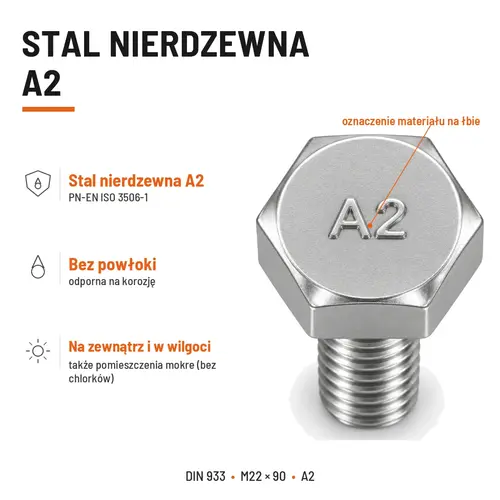

Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1. Opakowanie zawiera 25 szt. Rozmiar klucza wg DIN 933 i jej następczyni ISO 4017 różni się dla tego rozmiaru – podajemy oba.

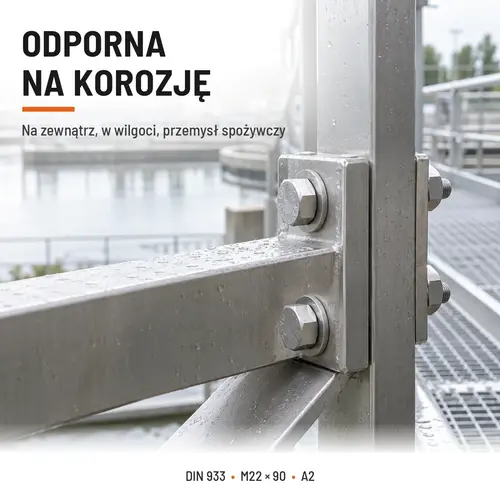

Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Łącz ją z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz stal A4. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Dlaczego ta śruba M22 × 90
M22 × 2,5 – nakrętkę dokręcisz w dowolnym miejscu.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: nasadka 3/4" i klucz dynamometryczny.
Wymiary zgodne z PN-EN ISO 4017.

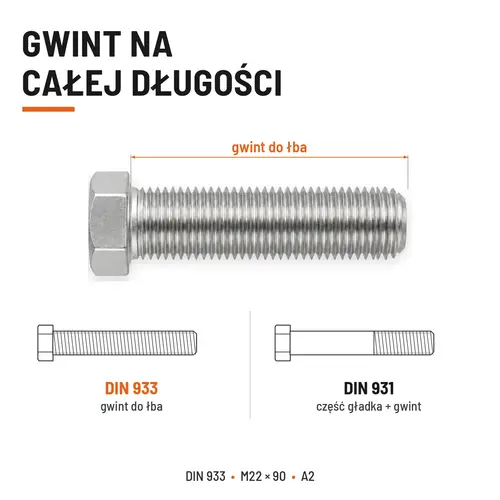

Długość 90 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby M22
połączenia M22 narażone na wodę i opady
maszyny budowlane i górnicze
węzły o dużych siłach
konstrukcje wsporcze i kołnierze
W skrócie
Montaż śruby

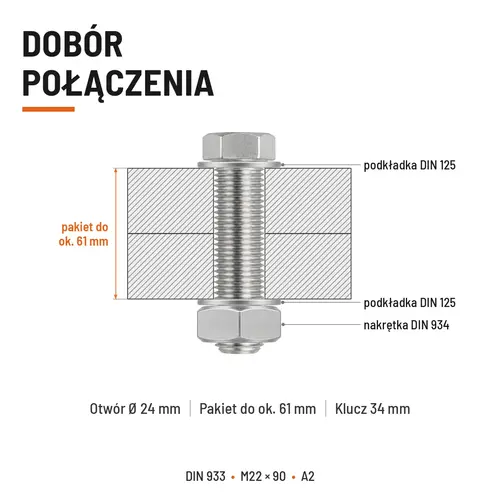

Kolejność montażu śruby M22 × 90 – pakiet do 61 mm.

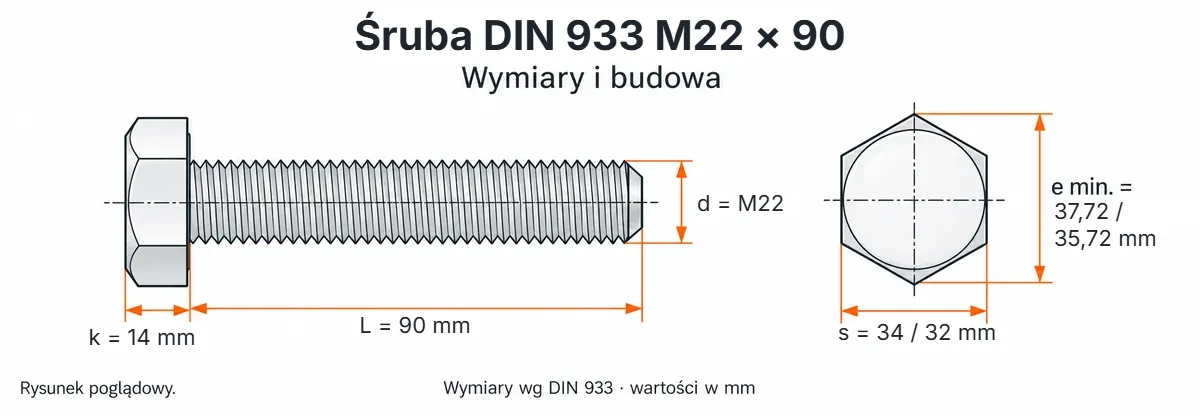

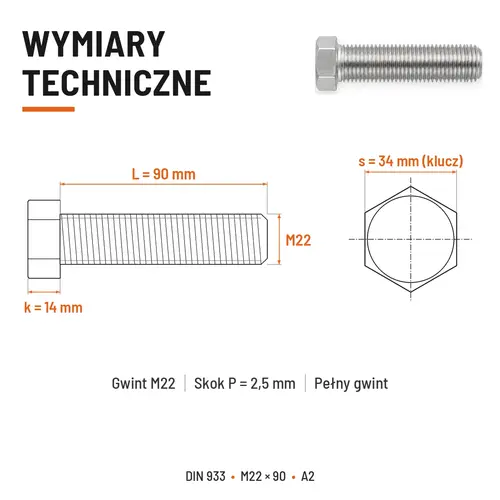

Parametry techniczne śruby DIN 933 M22 × 90
Wymiary wg DIN 933 i PN-EN ISO 4017; stal A2 wg PN-EN ISO 3506-1; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M22 × 2,5 | metryczny zwykły, na całej długości |
| Długość L | 90 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powłoka | brak – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Rozmiar klucza s | 34 / 32 mm | ISO 4017 / DIN 933 |
| Wysokość łba k | 14 mm | nominalna |
| Wymiar po narożach e | 37,72 / 35,72 mm | min. (ISO / DIN) |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 24 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 61 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 303 mm² | gwint M22 |
| Masa 1000 szt. | ok. 329,3 kg | orientacyjnie, stal A2 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Materiał i środowisko pracy
Stal nierdzewna A2: nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Łącz ją z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz stal A4. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint przed zanieczyszczeniem i uderzeniami – uszkodzony zwój utrudni nakręcenie nakrętki.
Śruba M22 × 90 w innych wykonaniach
9332290A2 · ten produktM22 × 90 8.8 ZN
93322908.8ZN · suche wnętrza
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M22 × 90
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M22 × 2,5
■ symbol 9332290A2
Najczęściej zadawane pytania o śrubie DIN 933 M22 × 90
Co pasuje do śruby M22×90 A2?▼
Do śruby M22×90 A2 dobierz nakrętkę M22 A2 (DIN 934, wysokość ok. 18 mm) i podkładkę DIN 125 M22: otwór 23 mm, średnica 39 mm, grubość 3 mm. Nakrętka i podkładka muszą być również nierdzewne A2.
Czy śruba M22×90 A2 nadaje się na zewnątrz?▼
Tak – M22×90 A2 nie rdzewieje na deszczu i w wilgoci. Wyjątek: chlorki (baseny, strefa nadmorska, sól drogowa) – tam wybierz stal A4.
Czy jest śruba podobna do M22×90 A2, ale innej długości?▼
W tym samym wykonaniu (A2) mamy też: krótsza M22×55. Rozmiar M22×90 jest też w wykonaniu: 8.8 ZN. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jaki klucz pasuje do śruby M22×90 A2?▼
Łeb śruby M22×90 A2 ma 34 mm wg ISO 4017 lub 32 mm wg DIN 933 – zależnie od dostawy, dlatego warto mieć oba klucze. Wymiar po narożach łba to min. 37,72 mm, wysokość łba 14 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Jaką grubość elementów skręci śruba M22×90 A2?▼
Śruba M22×90 A2 z podkładkami DIN 125 (3 mm) i nakrętką DIN 934 (18 mm) – pakiet do ok. 61 mm, z 2 zwojami zapasu. Gwint biegnie na całych 90 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jak dokręcać nierdzewną śrubę M22×90 A2?▼
Śrubę M22×90 A2 dokręcaj równomiernie i bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M22 × 2,5 pomaga pasta przeciwzatarciowa. Klasa wytrzymałości A2 (50, 70 lub 80) decyduje o dopuszczalnym momencie – przyjmuj go z dokumentacji połączenia.
Jaka jest wytrzymałość śruby M22×90 A2?▼
W śrubie M22×90 A2 przekrój czynny gwintu M22 to 303 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 212,1 kN, przy A2-50 ok. 151,5 kN. Do mocno obciążonych połączeń wybierz stal ocynkowaną 8.8 lub 10.9, jeśli warunki na to pozwalają.
