Śruby DIN 933 M14 – nierdzewne A2, ocynkowane 8.8 i 10.9
Śruby M14 DIN 933 – pełny gwint, łeb sześciokątny
M14 to średnica rzadziej spotykana niż M12 i M16, ale często wymagana w maszynach i starszych konstrukcjach, gdzie trzeba odtworzyć oryginalne połączenie. Łeb pod klucz 21 mm (DIN: 22 mm), skok gwintu 2 mm.W sklepie internetowym hurtowni Pamar z Tarnowa: 43 rozmiarów M14 – nierdzewne A2 (19), ocynkowane 8.8 (15), czarne 10.9 (9). Do każdej śruby w jednym zamówieniu dobierzesz nakrętki i podkładki w tym samym wykonaniu.
W SKRÓCIE
M14×2 gwint metryczny zwykły
21 mm klucz (DIN 22)
8,8 mm wysokość łba
43 rozmiarów w ofercie
Wykonania śrub M14 w ofercie
A2Stal nierdzewna A219 długości, 20–150 mm – na zewnątrz, w wilgoci i w przemyśle spożywczym.
8.8Ocynk galwaniczny, klasa 8.815 długości, 30–160 mm – do wnętrz i suchych konstrukcji.

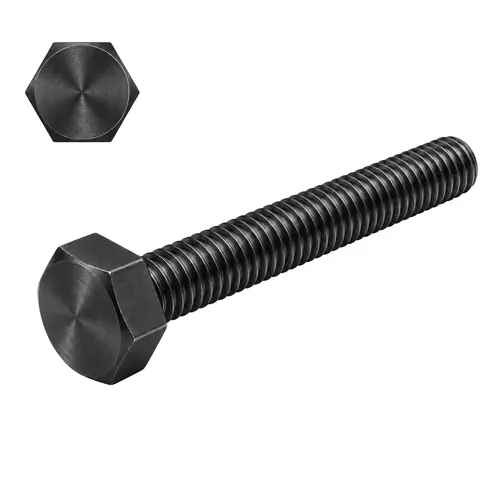

10.9Czarna, klasa 10.99 długości, 30–100 mm – do najmocniej obciążonych połączeń.
Do czego stosuje się śruby M14?
KONSTRUKCJEHale i konstrukcje stalowePołączenia belek, słupów i stężeń wg projektu.
MASZYNYMaszyny i urządzeniaMocowania korpusów, podstaw i ciężkich podzespołów.
TRANSPORTPojazdy i przyczepyRamy, zaczepy i zabudowy pojazdów użytkowych.
INSTALACJEKołnierzePołączenia kołnierzowe rurociągów i armatury.
Wymiary i montaż śruby M14
M14Gwint M14×2skok gwintu w mm
21Klucz 21 mmwg PN-EN ISO 4017; DIN: 22 mm
15,5Otwór przelotowy 15,5 mmwg PN-EN 20273, szereg średni
12Wiertło 12 mmpod gwintowanie M14
Zasada: śruba, nakrętka i podkładka z tego samego materiału – do śruby A2 nakrętka A2, do 8.8 nakrętka klasy 8, do 10.9 nakrętka klasy 10. Gwint powinien wystawać za nakrętkę o 2–3 zwoje (ok. 5 mm).
Pytania o śruby M14 DIN 933
Jaki klucz pasuje do śruby M14 DIN 933?Śruby M14 wg PN-EN ISO 4017 mają łeb pod klucz 21 mm. Według starszego wydania normy DIN 933 rozmiar klucza wynosił 22 mm i takie śruby nadal spotyka się w maszynach i na rynku. Przed zakupem sprawdź, którym kluczem pracujesz – jeśli to ważne, napisz do nas, a sprawdzimy wymiar łba w dostępnej partii.
Jaki otwór wywiercić pod śrubę M14?Pod śrubę przelotową z nakrętką wiercimy otwór 15,5 mm (szereg średni wg PN-EN 20273), a gdy wymagane jest dokładniejsze pasowanie – nieco mniejszy. Jeśli chcesz nagwintować otwór pod M14×2, użyj wiertła 12 mm i gwintownika M14.
Jaki moment dokręcenia stosować dla śruby M14?Orientacyjne momenty dla śruby M14 przy współczynniku tarcia 0,14 (gwint lekko naoliwiony): klasa 8.8 – ok. 133 Nm; klasa 10.9 – ok. 195 Nm; A2-70 – ok. 93 Nm. To wartości poglądowe – przy połączeniach konstrukcyjnych zawsze obowiązuje moment podany w projekcie lub dokumentacji producenta.
Jak dobrać długość śruby M14?Zsumuj grubość łączonych elementów, podkładki (2,5 mm każda), wysokość nakrętki DIN 934 (11 mm) i 2–3 zwoje zapasu. Przykład: dwa elementy o łącznej grubości 30 mm z dwiema podkładkami to ok. 51 mm – wybierz najbliższą dłuższą śrubę. W ofercie śruby M14 od 20 do 160 mm.
Jakie nakrętki i podkładki pasują do śrub M14?Nakrętki sześciokątne DIN 934 M14 (wysokość 11 mm, ten sam klucz 21 mm), podkładki płaskie DIN 125 15×28 mm, a w połączeniach narażonych na drgania – podkładki sprężyste DIN 127 lub nakrętki DIN 985. Zawsze w tym samym materiale co śruba.
Dlaczego śruby M14 są rzadziej spotykane niż M12 i M16?M14 należy do średnic tzw. drugiego wyboru według norm ISO – w nowych projektach zwykle stosuje się M12 albo M16. Śruby M14 kupuje się głównie do maszyn i konstrukcji, w których ta średnica już występuje. Pamiętaj, że pasują do nich wyłącznie nakrętki i podkładki M14 – nie zamienisz ich na M12 ani M16.
Inne średnice: śruby DIN 933 M12 i śruby DIN 933 M16, wszystkie śruby nierdzewne A2, a także wszystkie śruby DIN 933.
Nie wiesz, które wykonanie M14 wybrać?Przy zamówieniach hurtowych przygotujemy ofertę, a w poradniku Pamar sprawdzisz, kiedy wybrać ocynk, a kiedy stal nierdzewną A2.
