Śruba sześciokątna DIN 933 M8x10 pełny gwint 8.8 ocynkowana
29,76 zł / opak.
24,20 zł / opak.
Śruba z łbem sześciokątnym DIN 933 M8 × 10, klasa 8.8, ocynk galwaniczny

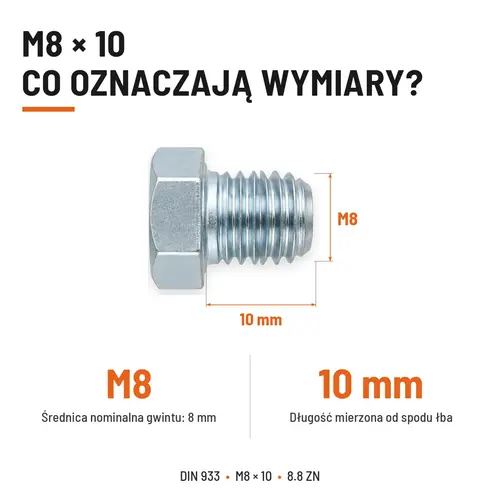

DIN 933 M8 × 10 (klasa 8.8, ocynk galwaniczny) – śruba z łbem sześciokątnym i pełnym gwintem M8 × 1,25 na całych 10 mm. Pasuje klucz 13 mm. Krótka śruba – do wkręcania w gwint wewnętrzny M8 lub w cienkie elementy bez nakrętki. Opakowanie: 200 szt.
Śruba DIN 933 M8 × 10 – charakterystyka

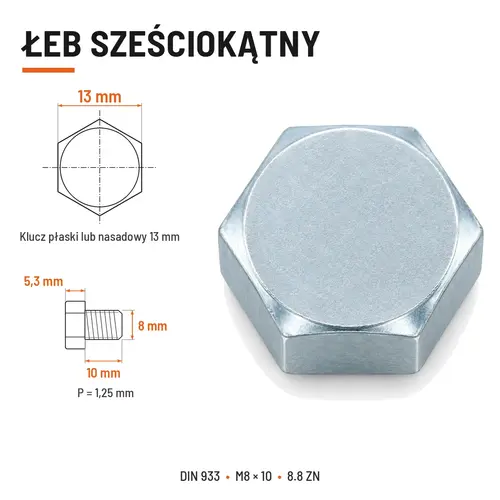

Śruba z łbem sześciokątnym DIN 933 M8 × 10 ma gwint metryczny zwykły (skok 1,25 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 13 mm i wysokości 5,3 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M8 × 10: śruba jest krótsza niż komplet podkładek i nakrętki M8 (nakrętka DIN 934 ma ok. 6,5 mm), dlatego stosuje się ją do wkręcania w gwint wewnętrzny – np. w otwór gwintowany Ø 6,75 mm nagwintowany na M8 × 1,25. Przekrój czynny gwintu As = 36,6 mm², minimalna siła zrywająca ok. 29,3 kN, orientacyjny moment dokręcania 25 Nm (μ = 0,14).
Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 200 szt.
Srebrna powłoka cynkowa zabezpiecza śrubę M8 × 10 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Dlaczego ta śruba M8 × 10
M8 × 1,25 – nakrętkę dokręcisz w dowolnym miejscu.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: nasadka 3/8" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4017.
Do wkręcania w gwint M8 × 1,25 – osłony, pokrywy, mocowania w otworach gwintowanych.
Ochrona przed korozją we wnętrzach.

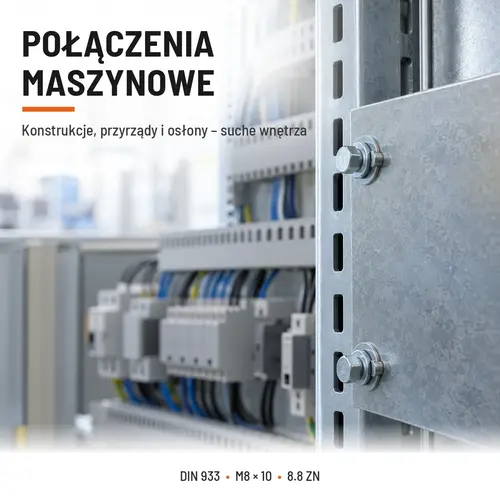

Do czego użyć śruby M8
połączenia słupów i trawers
mocowania błotników, osłon, uchwytów
ramy, wsporniki, konsole
osłony i lżejsze podzespoły
W skrócie
Montaż śruby

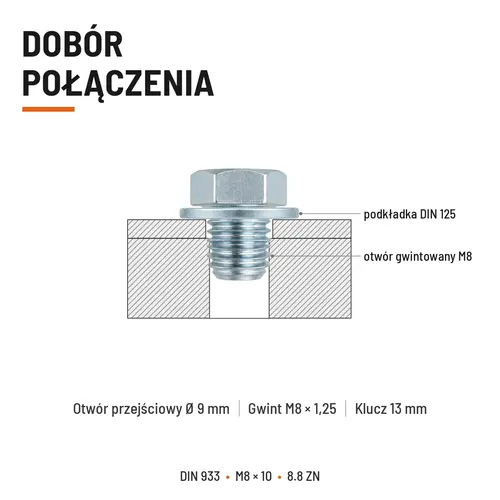

Kolejność montażu śruby M8 × 10 – wkręcanie w gwint M8.

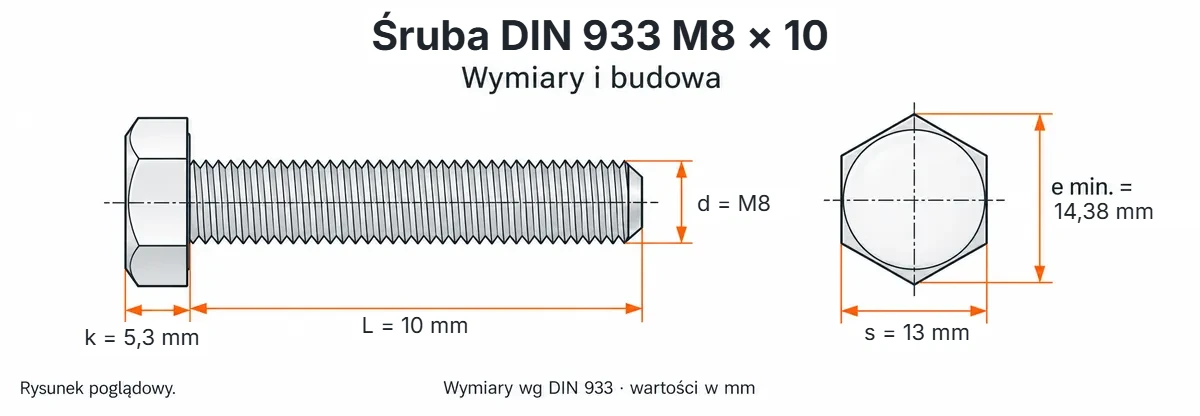

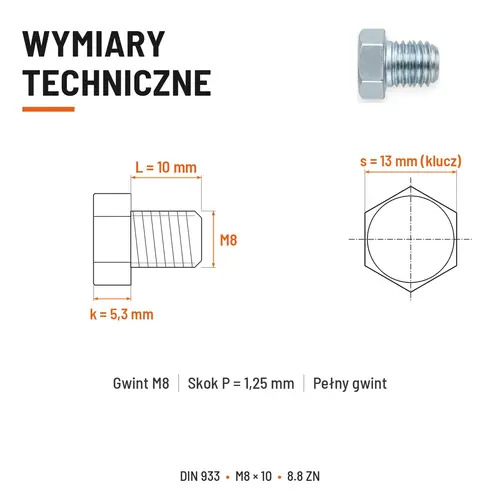

Parametry techniczne śruby DIN 933 M8 × 10
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M8 × 1,25 | metryczny zwykły, na całej długości |
| Długość L | 10 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |

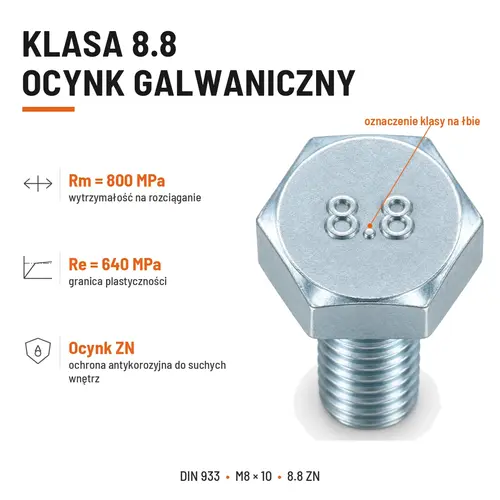

| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 13 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 5,3 mm | nominalna |
| Wymiar po narożach e | 14,38 mm | min. |
| Opakowanie | 200 szt. | |
| Otwór przejściowy | Ø 9 mm | ISO 273, szereg średni |
| Montaż | w gwint wewnętrzny | za krótka na nakrętkę M8 z podkładkami |
| Przekrój czynny As | 36,6 mm² | gwint M8 |
| Siła zrywająca min. | ok. 29,3 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 25 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Srebrna powłoka cynkowa zabezpiecza śrubę M8 × 10 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint przed zanieczyszczeniem i uderzeniami – uszkodzony zwój utrudni nakręcenie nakrętki.
Śruba M8 × 10 w innych wykonaniach
9338108.8ZN · ten produktM8 × 10 A2 nierdzewna
933810A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M8 × 10
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M8 × 1,25
■ symbol 9338108.8ZN
Najczęściej zadawane pytania o śrubie DIN 933 M8 × 10

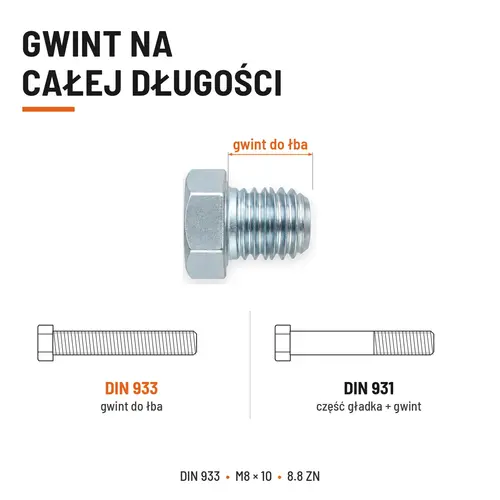

Czy śruba DIN 933 M8×10 8.8 ZN ma gwint do samego łba?▼
Tak – w śrubie M8×10 8.8 ZN gwint M8 × 1,25 biegnie praktycznie na całej długości (pod łbem zostaje tylko krótki wybieg, do ok. 2,5 mm). Jeśli połączenie ma przenosić ścinanie na gładkim trzpieniu, wybierz DIN 931.
Czy śruba M8×10 8.8 ZN nadaje się na zewnątrz?▼
Tylko krótkotrwale – cienki ocynk galwaniczny chroni głównie we wnętrzach. Na zewnątrz wybierz M8×10 ze stali nierdzewnej A2 albo zabezpiecz połączenie farbą.
Czy jest śruba podobna do M8×10 8.8 ZN, ale innej długości?▼
W tym samym wykonaniu (8.8 ZN) mamy też: dłuższa M8×14. Rozmiar M8×10 jest też w wykonaniu: A2. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jakim kluczem dokręcić śrubę M8×10 8.8 ZN?▼
Do śruby M8×10 8.8 ZN pasuje klucz 13 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 14,38 mm, wysokość łba 5,3 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Czy śrubą M8×10 8.8 ZN skręcę elementy z nakrętką?▼
Śruba M8×10 8.8 ZN jest za krótka na połączenie przelotowe z podkładkami i nakrętką M8 (sama nakrętka DIN 934 ma ok. 6,5 mm). Używaj jej do wkręcania w gwint wewnętrzny M8 × 1,25 lub wybierz dłuższą śrubę.
Jaki moment dokręcania dla śruby M8×10 klasy 8.8?▼
Śrubę M8×10 8.8 ZN dokręć orientacyjnie momentem ok. 25 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M8×10 8.8 ZN?▼
W śrubie M8×10 8.8 ZN przekrój czynny gwintu M8 to 36,6 mm². Minimalna siła zrywająca dla klasy 8.8 wynosi ok. 29,3 kN, a siła próbna (bez trwałego odkształcenia) ok. 21,2 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
