ŚRUBA SZEŚCIOKĄTNA DIN 933 M24X50 KLASA 10.9 BEZ POKRYCIA
140,73 zł / opak.
114,41 zł / opak.
Śruba z łbem sześciokątnym DIN 933 M24 × 50, klasa 10.9, bez pokrycia

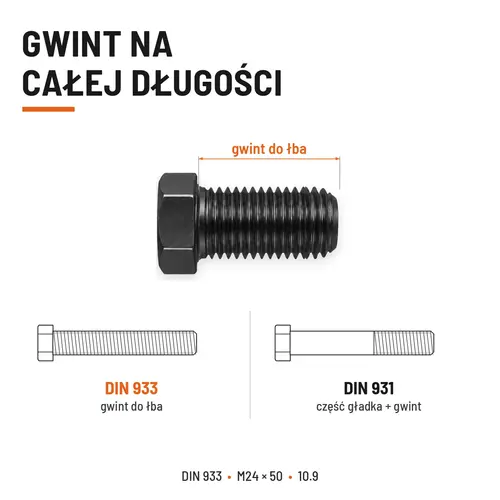

Śruba z łbem sześciokątnym M24 o długości 50 mm, klasa 10.9, bez pokrycia. Gwint metryczny (skok 3 mm) biegnie aż pod łeb, więc śruba sprawdzi się też jako regulacyjna lub dystansowa. DIN 933 / PN-EN ISO 4017, klucz 36 mm. Skręca pakiet do ok. 17 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
Śruba DIN 933 M24 × 50 – charakterystyka

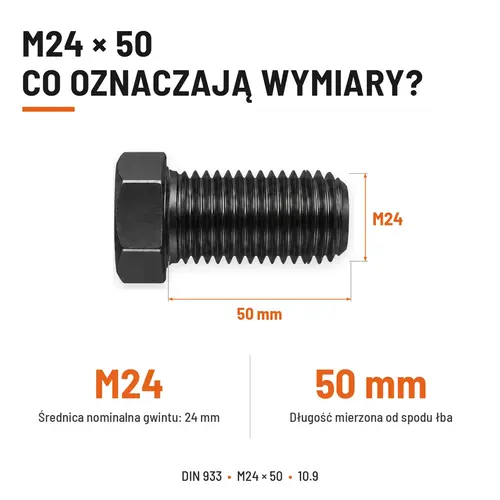

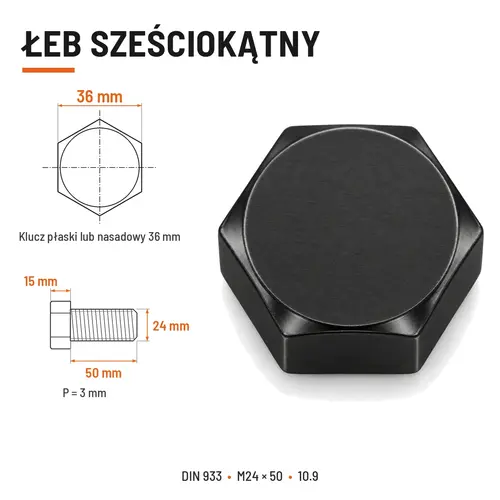

Śruba z łbem sześciokątnym DIN 933 M24 × 50 ma gwint metryczny zwykły (skok 3 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 36 mm i wysokości 15 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M24 × 50: przy podkładce DIN 125 pod łbem i pod nakrętką (4 mm każda) oraz nakrętce DIN 934 (19 mm) skręcisz elementy o łącznej grubości do ok. 17 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 353 mm², minimalna siła zrywająca ok. 367,1 kN, orientacyjny moment dokręcania 1020 Nm (μ = 0,14). 1000 sztuk waży ok. 268 kg.

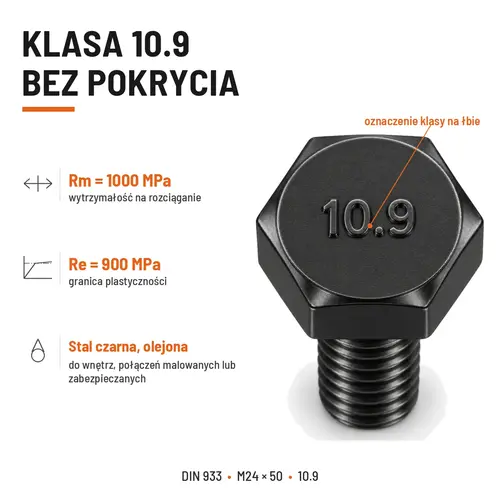

Materiał: stal węglowa z dodatkami stopowymi lub stal stopowa, ulepszana cieplnie (hartowana i odpuszczana), klasa własności mechanicznych 10.9 wg PN-EN ISO 898-1. Opakowanie zawiera 25 szt.

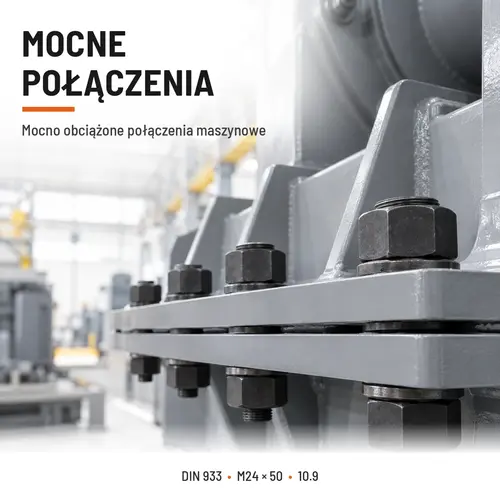

Czarna, olejona śruba M24 × 50 10.9 trafia tam, gdzie liczy się nośność: ramy maszyn, osprzęt, węzły konstrukcyjne. Brak powłoki ułatwia malowanie po montażu. Dobierz nakrętkę klasy 10 – niższa klasa osłabi połączenie.
Dlaczego ta śruba M24 × 50
M24 × 3 – nakrętkę dokręcisz w dowolnym miejscu.
Wysoka wytrzymałość – 1000 MPa.
Narzędzie: nasadka 3/4" i klucz dynamometryczny.
Wymiary zgodne z PN-EN ISO 4017.
Długość 50 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez powłoki – można malować.
Do czego użyć śruby M24
słupy, podstawy, połączenia doczołowe
ramy, łoża, wsporniki
połączenia segmentów (wg projektu)
duże połączenia kołnierzowe
W skrócie
Montaż śruby

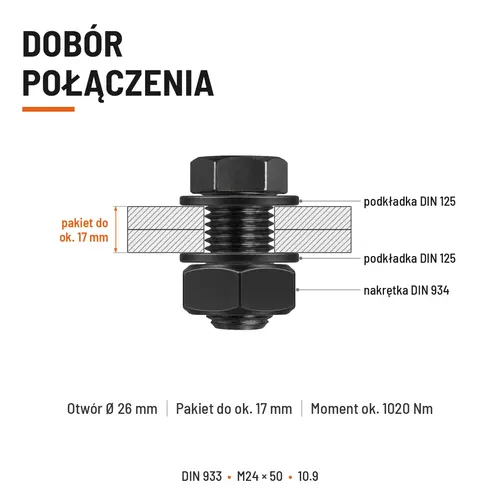

Kolejność montażu śruby M24 × 50 – pakiet do 17 mm.

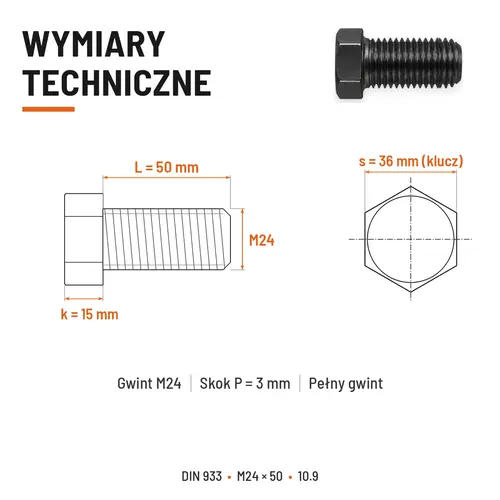

Parametry techniczne śruby DIN 933 M24 × 50
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M24 × 3 | metryczny zwykły, na całej długości |
| Długość L | 50 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Klasa własności | 10.9 | Rm 1000 MPa, Re 900 MPa |
| Wykonanie | bez pokrycia (stal czarna, olejona) | wnętrza, połączenia malowane lub zabezpieczane |
| Rozmiar klucza s | 36 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 15 mm | nominalna |
| Wymiar po narożach e | 39,55 mm | min. |
| Masa 1000 szt. | ok. 268 kg | stal, ±5% |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 26 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 17 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 353 mm² | gwint M24 |
| Siła zrywająca min. | ok. 367,1 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 1020 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Wykonanie i środowisko pracy
Bez pokrycia (stal czarna, olejona): Czarna, olejona śruba M24 × 50 10.9 trafia tam, gdzie liczy się nośność: ramy maszyn, osprzęt, węzły konstrukcyjne. Brak powłoki ułatwia malowanie po montażu. Dobierz nakrętkę klasy 10 – niższa klasa osłabi połączenie.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M24 × 50 w innych wykonaniach
933245010.9 · ten produktM24 × 50 8.8 ZN
93324508.8ZN · suche wnętrzaM24 × 50 A2 nierdzewna
9332450A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M24 × 50
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 10.9
■ gwint metryczny M24 × 3
■ symbol 933245010.9
Najczęściej zadawane pytania o śrubie DIN 933 M24 × 50
Co pasuje do śruby M24×50 10.9?▼
Do śruby M24×50 10.9 dobierz nakrętkę M24 klasy 10 (DIN 934, wysokość ok. 19 mm) i podkładkę DIN 125 M24: otwór 25 mm, średnica 44 mm, grubość 4 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
Jakim wiertłem zrobić otwór przelotowy pod M24×50 10.9?▼
Pod śrubę M24×50 10.9 wywierć otwór przejściowy wg ISO 273: dokładny Ø 25 mm, średni Ø 26 mm, zgrubny Ø 28 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 21 mm i nagwintuj M24 × 3 – minimalna długość wkręcenia w stal to ok. 24 mm, w aluminium ok. 48 mm.
Czy jest śruba podobna do M24×50 10.9, ale innej długości?▼
W tym samym wykonaniu (10.9) mamy też: dłuższa M24×60. Rozmiar M24×50 jest też w wykonaniu: 8.8 ZN, A2. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jakim kluczem dokręcić śrubę M24×50 10.9?▼
Do śruby M24×50 10.9 pasuje klucz 36 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 39,55 mm, wysokość łba 15 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M24×50 10.9?▼
Śruba M24×50 10.9 z podkładkami DIN 125 (4 mm) i nakrętką DIN 934 (19 mm) – pakiet do ok. 17 mm, z 2 zwojami zapasu. Gwint biegnie na całych 50 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jaki moment dokręcania dla śruby M24×50 klasy 10.9?▼
Śrubę M24×50 10.9 dokręć orientacyjnie momentem ok. 1020 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M24×50 10.9?▼
W śrubie M24×50 10.9 przekrój czynny gwintu M24 to 353 mm². Minimalna siła zrywająca dla klasy 10.9 wynosi ok. 367,1 kN, a siła próbna (bez trwałego odkształcenia) ok. 293 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
