NAKRĘTKA DIN 934 M16 KL.8 OCYNK OGNIOWY - HDG
/ opak.
/ opak.
Nakrętka M16 do połączeń ocynkowanych ogniowo na zewnątrz

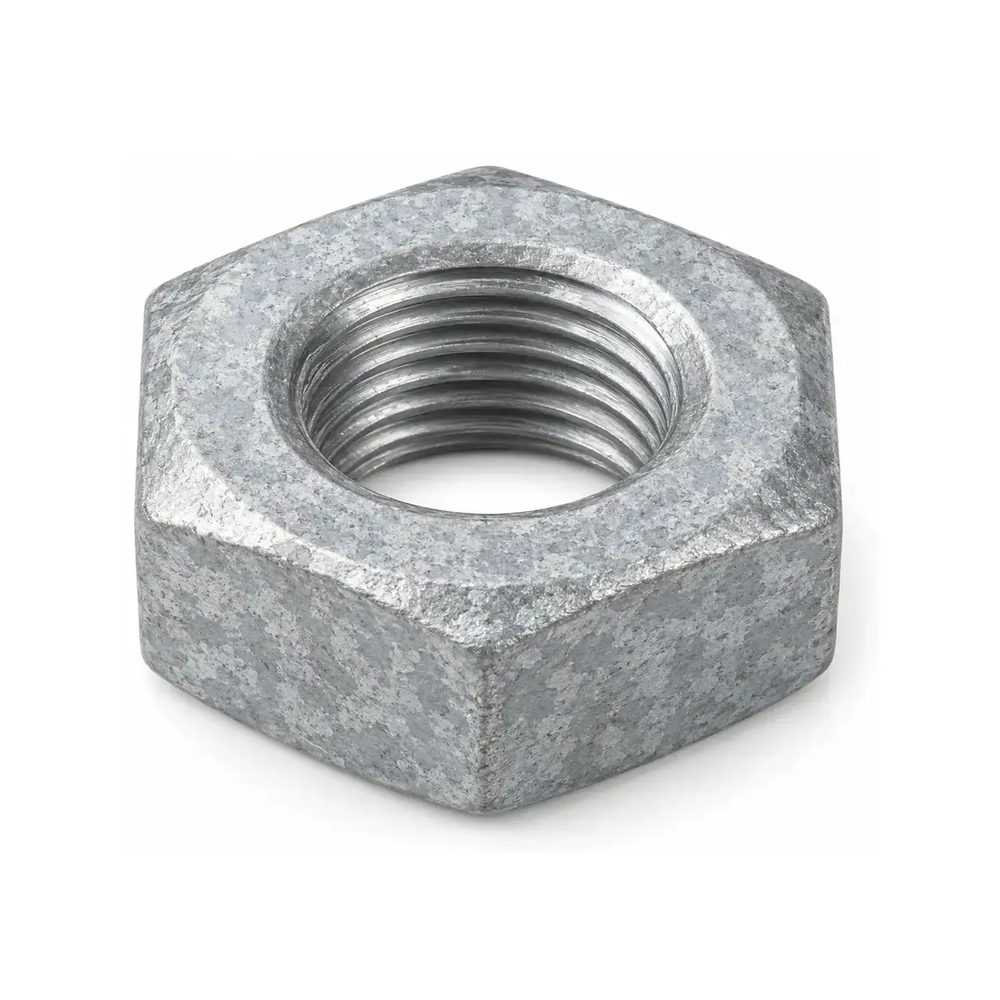

Nakrętka sześciokątna M16 wg DIN 934, klasa 8, z ocynkiem ogniowym HDG: gwint M16 × 2, klucz 24 mm, wysokość 13 mm. Do śrub i prętów gwintowanych M16 ocynkowanych ogniowo, na zewnątrz. Opakowanie: 100 szt.
Nakrętka DIN 934 M16 kl. 8 ocynk ogniowy – charakterystyka

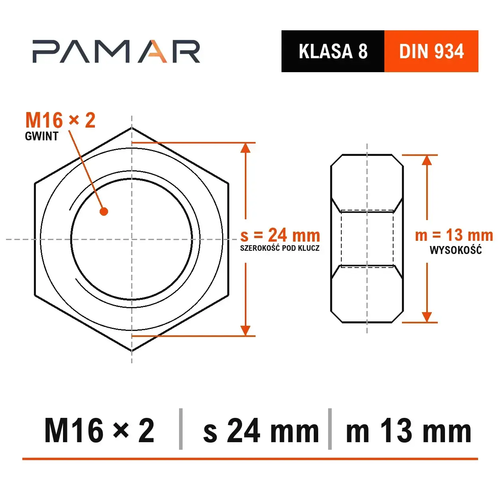

Nakrętka sześciokątna DIN 934 M16 ma gwint metryczny zwykły M16 × 2, rozmiar pod klucz 24 mm, wysokość 13 mm i średnicę po narożach min. 26,75 mm. Klasa własności 8 wg PN-EN ISO 898-2 – do śrub klasy 8.8 i niższych. Uwaga: ISO 4032 dla M16 przewiduje inny rozmiar (klucz 24 mm, wysokość 14,8 mm) – ta nakrętka jest wykonana wg DIN 934.

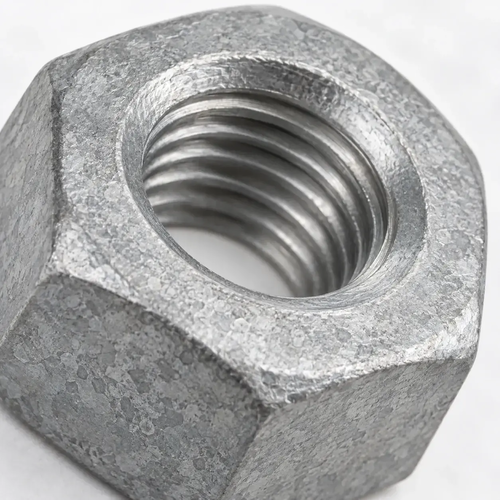

Gwint nakrętek ocynkowanych ogniowo nacina się z naddatkiem na grubą powłokę cynkową śruby (PN-EN ISO 10684). Dlatego nakrętka HDG M16 pasuje do śrub i prętów gwintowanych M16 ocynkowanych ogniowo – na śrubie bez powłoki lub z ocynkiem galwanicznym będzie miała luz.
Materiał: stal węglowa, klasa 8, ocynk ogniowy HDG. 1000 sztuk waży ok. 36,2 kg (bez powłoki). Otwór przejściowy pod śrubę M16: Ø 17,5 mm (ISO 273). Opakowanie: 100 szt.
Ocynk ogniowy powstaje przez zanurzenie nakrętki w stopionym cynku (PN-EN ISO 10684, PN-EN ISO 1461). Powłoka jest wielokrotnie grubsza od ocynku galwanicznego, dlatego nakrętka nadaje się na zewnątrz – na deszcz, wilgoć i zmienne temperatury.

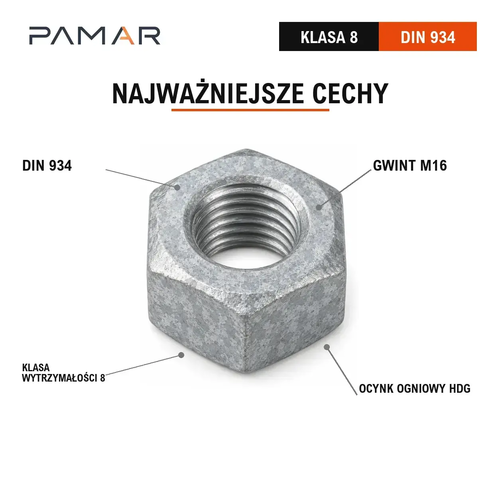

Zalety nakrętki M16 z ocynkiem ogniowym
Śruba, nakrętka i podkładka HDG korodują równo wolno.
Ok. 3,62 kg w opakowaniu.
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Do śrub 8.8 i niższych klas.
Pasuje na śrubę M16 ocynkowaną ogniowo.
Wysokość 13 mm wg DIN 934.

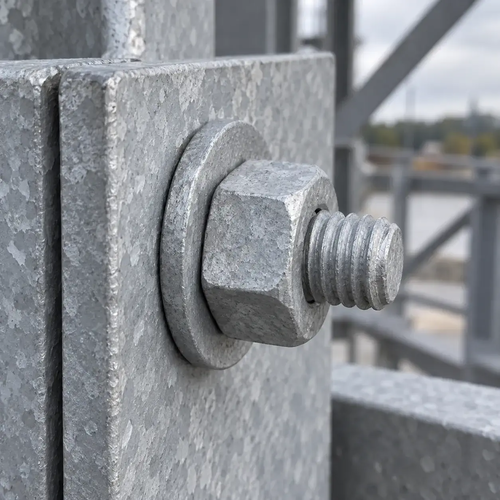

Zastosowanie nakrętki DIN 934 M16 HDG
słupki, przęsła, zawiasy
połączenia drewna ze stalą
profile ocynkowane ogniowo
maszyny, zagrody, przyczepy
W skrócie
Montaż nakrętki M16
Kolejność składania połączenia z nakrętką M16 HDG.
Parametry techniczne nakrętki DIN 934 M16 HDG
Wymiary wg DIN 934; klasa 8 wg PN-EN ISO 898-2; nakrętki ocynkowane ogniowo wg PN-EN ISO 10684; masa orientacyjna; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M16 × 2 | metryczny zwykły, z naddatkiem na powłokę |
| Norma | DIN 934 | odpowiednik PN-EN ISO 4032 (inne wymiary) |
| Klasa własności | 8 | PN-EN ISO 898-2 |
| Rozmiar pod klucz S | 24 mm | nominalny |
| Wysokość m | 13 mm | max |
| Średnica po narożach e | 26,75 mm | min. |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 10684 |
| Do śrub klasy | 8.8 i niższych | ocynkowanych ogniowo |
| Masa 1000 szt. | ok. 36,2 kg | bez powłoki, orientacyjnie |
| Opakowanie | 100 szt. | ok. 3,62 kg |
| Otwór przejściowy | Ø 17,5 mm | pod śrubę M16, ISO 273 |
Którą nakrętkę M16 wybrać?
Porównanie wykonań nakrętek DIN 934 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| kl. 8 ocynk ogniowy HDG | śrubami i prętami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| kl. 8 ocynk galwaniczny | śrubami 8.8 ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami A2 | wilgoć, przemysł spożywczy |
Jak zamontować nakrętkę M16 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: Matowa, szara powłoka cynkowa nakładana metodą zanurzeniową chroni nakrętkę przez długie lata na otwartym powietrzu. To właściwy wybór do konstrukcji ocynkowanych ogniowo – śruba, nakrętka i podkładka mają wtedy tę samą trwałość.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Chroń gwint przed zanieczyszczeniem i uderzeniami – naddatek na powłokę nie zostawia miejsca na zabrudzenia.
Nakrętka M16 w innych wykonaniach
934168.8FZ · ten produktM16 kl. 8 ocynk galwaniczny
934168ZN · suche wnętrzaM16 kl. 8 bez pokrycia
934168 · wnętrza, połączenia malowaneM16 kl. 6 ocynk galwaniczny
934166ZN · suche wnętrza, śruby do 6.8M16 stal nierdzewna A2
93416A2 · wilgoć i chemia
HDG – na zewnątrz ze śrubami HDG; ocynk galwaniczny – suche wnętrza; A2 – wilgoć i chemia.
Pasujące podkładki, pręty i rozmiary
Karta techniczna nakrętki DIN 934 M16 HDG
Badania i certyfikaty
■ PN-EN ISO 898-2 – klasa 8
■ PN-EN ISO 10684 – ocynk ogniowy elementów złącznych
■ symbol 934168.8FZ
Najczęściej zadawane pytania o nakrętce DIN 934 M16 HDG
Jakie wymiary ma nakrętka DIN 934 M16 HDG?▼
Gwint M16 × 2, rozmiar pod klucz 24 mm, wysokość 13 mm, średnica po narożach min. 26,75 mm (DIN 934). Wg ISO 4032 ten rozmiar ma klucz 24 mm – sprawdź klucz przed montażem.
Z jaką śrubą łączyć nakrętkę M16 ocynkowaną ogniowo?▼
Gwint nakrętki HDG jest nacięty z naddatkiem na powłokę cynkową śruby (PN-EN ISO 10684). Dobierz śrubę lub pręt gwintowany M16 ocynkowany ogniowo, klasy 8.8 lub niższej. Na śrubie bez powłoki albo z ocynkiem galwanicznym nakrętka będzie miała wyczuwalny luz.
Do jakiej klasy śrub jest nakrętka M16 klasy 8?▼
Klasa 8 wg PN-EN ISO 898-2 pasuje do śrub klasy 8.8 oraz niższych (4.6, 4.8, 5.6, 5.8, 6.8). Do śrub 10.9 potrzebna jest nakrętka klasy 10.
Jaki klucz pasuje do nakrętki M16 HDG?▼
Klucz 24 mm – płaski, oczkowy lub nasadka 6-kątna. Powłoka ogniowa jest grubsza, więc używaj klucza dobrze dopasowanego, który nie zedrze cynku z naroży.
Czym różni się ocynk ogniowy od galwanicznego na nakrętce M16?▼
Ocynk ogniowy nakłada się przez zanurzenie w stopionym cynku – powłoka jest wielokrotnie grubsza, matowa i szara, przeznaczona na zewnątrz. Ocynk galwaniczny jest cienki i błyszczący, do suchych wnętrz.
Ile sztuk jest w opakowaniu?▼
Opakowanie zawiera 100 szt. nakrętek M16 – to ok. 3,62 kg.
Jaką podkładkę dać pod nakrętkę M16 HDG?▼
Podkładkę DIN 125 M16 z ocynkiem ogniowym – link znajdziesz w sekcji akcesoriów. Nie łącz elementów HDG ze stalą nierdzewną ani z ocynkiem galwanicznym.
