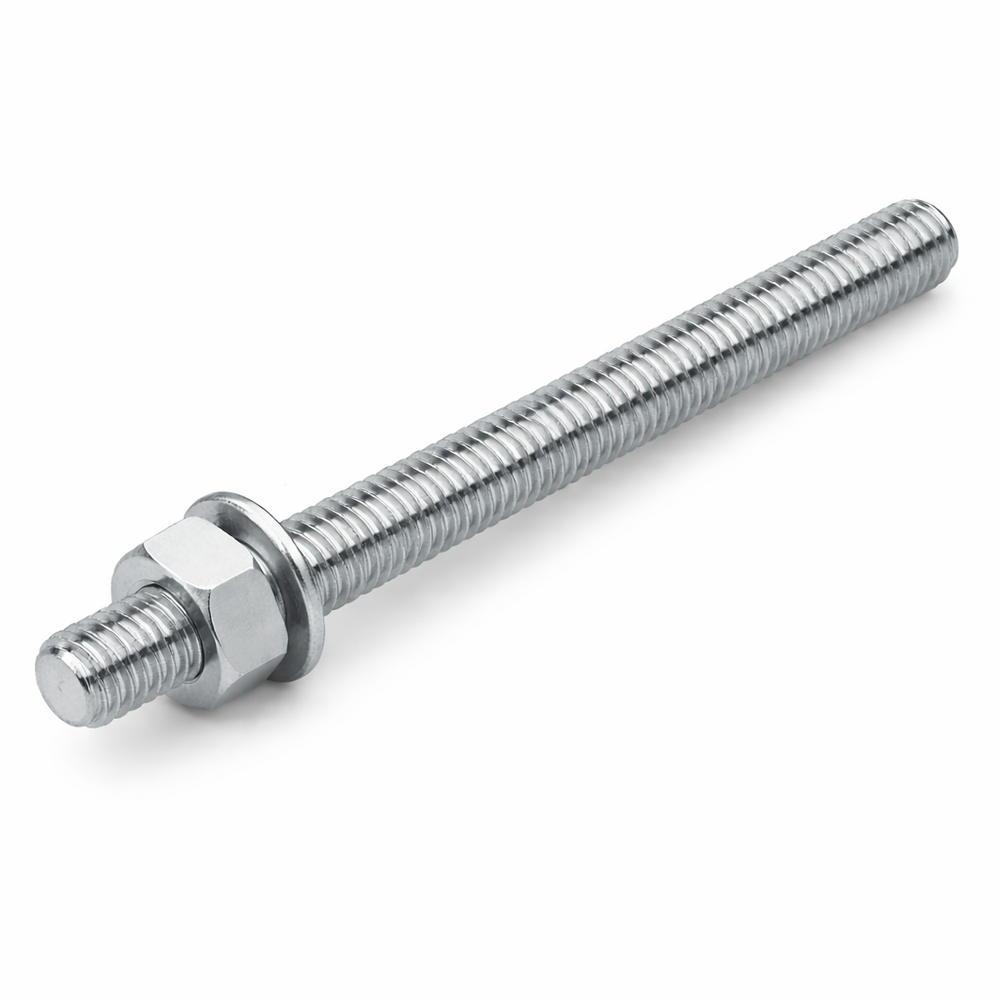

Pręt gwintowany do kotwy chemicznej M24x240, 8.8, ocynk galwaniczny
143,91 zł / opak.
117,00 zł / opak.
Pręt M24 × 240 do osadzania w zaprawie – suche wnętrza i miejsca zadaszone
Pręt gwintowany M24 × 240 mm (klasa 8.8, ocynk galwaniczny) do kotew chemicznych w betonie i murze. W komplecie nakrętka M24 i podkładka. Wiercisz otwór Ø 28 mm, osadzasz pręt na głębokości 100–215 mm i dokręcasz momentem 90 Nm (zaprawa TCM PRO+). Przy hef 100 mm przykręcisz element do ok. 115 mm. Opakowanie: 10 kompletów.
Pręt M24 × 240 ZN – do kotwy chemicznej w betonie i murze
Pręt ma gwint metryczny M24 × 3 mm na całej długości 240 mm. Osadza się go w otworze wypełnionym zaprawą iniekcyjną; po utwardzeniu zaprawy na wystający gwint zakładasz mocowany element, podkładkę i nakrętkę.
Wykonanie: ocynk galwaniczny. Cienka, jasna powłoka cynkowa – ekonomiczny wybór do suchych wnętrz. Zastosowanie: konsole, wsporniki, szyny montażowe i lekkie poręcze w suchych pomieszczeniach.
Dane montażowe podajemy dla zaprawy Trutek TCM PRO+ (ETA-23/0051): wiertło Ø 28 mm, hef od 100 do 288 mm, moment 90 Nm. Przy długości 240 mm pręt pozwala na hef do 215 mm.
Opakowanie zawiera 10 kompletów (pręt + nakrętka M24 + podkładka).
Zalety pręta M24 × 240 ZN
Pręt, nakrętka M24 i podkładka w jednym.
Dowolna głębokość osadzenia i grubość elementu.
Cienka, jasna powłoka cynkowa – ekonomiczny wybór do suchych wnętrz.
Ø 28 mm, hef 100–288 mm, 90 Nm.
Montaż blisko krawędzi i przy małych rozstawach.
Element do ok. 115 mm przy hef 100 mm.
Zastosowanie pręta M24 × 240 ZN
mocowanie w betonie i murze
kotwienie słupków i stóp
szyny, ramy, podpory urządzeń
mocowanie do ścian i stropów
W skrócie
Pręt M24 × 240 w otworze
Rozkład długości pręta przy minimalnej głębokości osadzenia.
Parametry techniczne pręta M24 × 240 ZN
Dane montażowe wg ETA-23/0051 dla zaprawy Trutek TCM PRO+; wymiary nakrętek i podkładek wg DIN 934 / DIN 125. Grubość elementu wyliczona: L − hef − nakrętka − podkładka − 2 mm.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M24 × 3 mm | na całej długości |
| Długość L | 240 mm | |
| Materiał | Stal klasy 8.8 | klasa 8.8 |
| Powłoka / wykonanie | ocynk galwaniczny | |
| Wiertło | Ø 28 mm | SDS |
| Głębokość osadzenia hef | 100–215 mm | max wg ETA 288 mm |
| Moment montażowy | 90 Nm | TCM PRO+, ETA-23/0051 |
| Grubość elementu przy hef min. | do 115 mm | hef 100 mm |
| Nakrętka | M24, wys. 19 mm | klucz 36 mm |
| Podkładka | Ø 44 mm, gr. 4 mm | |
| Opakowanie | 10 kompletów | pręt + nakrętka + podkładka |
| Warunki pracy | suche wnętrza i miejsca zadaszone |
Głębokość osadzenia a grubość elementu – M24 × 240
Im głębiej osadzisz pręt, tym większa nośność, ale cieńszy element zmieścisz pod nakrętką.
| hef | Gwint nad betonem | Grubość elementu |
|---|---|---|
| 100 mm | 140 mm | do 115 mm |
| 155 mm | 85 mm | do 60 mm |
| 215 mm | 25 mm | – |
Poradnik: Jak dobrać średnicę, nakrętkę i podkładkę oraz osadzić pręt w kotwie chemicznej – tabele wierteł, głębokości i momentów. Pręt gwintowany DIN 976: dobór i kotwa chemiczna →
Jak osadzić pręt M24 × 240 w kotwie chemicznej – krok po kroku
Dobór wykonania
Ocynk galwaniczny: suche wnętrza i miejsca zadaszone.
Uwaga: na zewnątrz wybierz wersję HDG lub A2.
Przechowywanie i transport
W suchym, zadaszonym miejscu, w oryginalnym opakowaniu.
Nie uszkadzaj gwintu – zabrudzony gwint czyść przed montażem nakrętki.
Pręty M24 – inne długości i wykonania
240 mm · ten produktM24 × 260
260 mm · ZNM24 × 300
300 mm · ZNM24 × 450
450 mm · ZNM24 × 240 HDG
HDG · ocynk ogniowy HDGM24 × 240 A2
A2 · stal nierdzewna A2
Ta sama średnica M24 – wybierz długość do grubości elementu.
Inna długość lub wykonanie? Zobacz wszystkie pręty gwintowane do kotwy chemicznej (M8–M24 – 8.8 ocynk, HDG i A2) oraz kotwy chemiczne. Pręty z gwintem na całej długości 1 m znajdziesz w kategorii pręty gwintowane DIN 976.
Do montażu kotwy chemicznej
zaprawa z aprobatą ETA-23/0051
ZOBACZ →Wiertło udarowe SDS-plus Ø 28 × 250/200 mm
otwór Ø 28 mm, głębokość do 200 mm
ZOBACZ →Szczotka do czyszczenia otworów 19–28 mm
do otworu Ø 28 mm
ZOBACZ →Pompka do wydmuchiwania zanieczyszczeń 270 mm
oczyszczanie otworu z pyłu
ZOBACZ →
Karta techniczna pręta M24 × 240 ZN
Badania i certyfikaty
■ PN-EN ISO 898-1 (klasa 8.8)
■ dane montażowe: ETA-23/0051 (Trutek TCM PRO+)
■ marka: Pamar
Najczęściej zadawane pytania – pręt M24 × 240 8.8 ocynk
Jakie wiertło i jaka głębokość otworu pod pręt M24 × 240 8.8 ocynk?▼
Wiertło Ø 28 mm. Głębokość otworu = głębokość osadzenia hef: dla M24 zaprawa TCM PRO+ dopuszcza 100–288 mm, a przy długości 240 mm osadzisz pręt M24 × 240 8.8 ocynk najwyżej na ok. 215 mm, żeby nad betonem został gwint na nakrętkę i podkładkę.
Jak gruby element zamocuję prętem M24 × 240 8.8 ocynk?▼
Gdy pręt M24 × 240 8.8 ocynk osadzisz na hef = 100 mm, nad betonem zostaje 140 mm gwintu. Po odjęciu nakrętki (19 mm), podkładki (4 mm) i 2 mm zapasu grubość mocowanego elementu wynosi do ok. 115 mm.
Jakim momentem dokręcić nakrętkę na pręcie M24 × 240 8.8 ocynk?▼
Dla pręta M24 × 240 8.8 ocynk w zaprawie TCM PRO+ maksymalny moment wynosi 90 Nm (ETA-23/0051). Nakrętkę dokręcaj kluczem dynamometrycznym 36 mm dopiero po pełnym czasie utwardzenia zaprawy.
Jak oczyścić otwór Ø 28 mm pod pręt M24 × 240 8.8 ocynk?▼
Otwór Ø 28 mm pod pręt M24 × 240 8.8 ocynk czyść wyłącznie sprężonym powietrzem min. 6 bar: 2× przedmuch, 2× szczotka, 2× przedmuch – przy wiertle powyżej 24 mm ETA nie dopuszcza czyszczenia ręcznego. Potem wypełnij otwór zaprawą od dna w ok. 2/3.
Czy pręt M24 × 240 8.8 ocynk nadaje się na zewnątrz?▼
Nie zalecamy – ocynk galwaniczny jest przeznaczony do suchych wnętrz. Na zewnątrz wybierz M24 × 240 w ocynku ogniowym HDG lub ze stali nierdzewnej A2.
Ile kompletów pręta M24 × 240 8.8 ocynk jest w opakowaniu?▼
10 kompletów: pręt M24 × 240 mm z gwintem na całej długości, nakrętka M24 i podkładka – ocynk galwaniczny. Symbol: 976242408.8ZN.
Pręt M24 × 240 8.8 ocynk czy M24 × 260?▼
M24 × 260 daje 20 mm więcej gwintu niż pręt M24 × 240 8.8 ocynk – możesz osadzić go głębiej (do 288 mm) albo zamocować element grubszy o tyle samo. M24 × 240 to najkrótszy pręt M24 w tej wersji.
