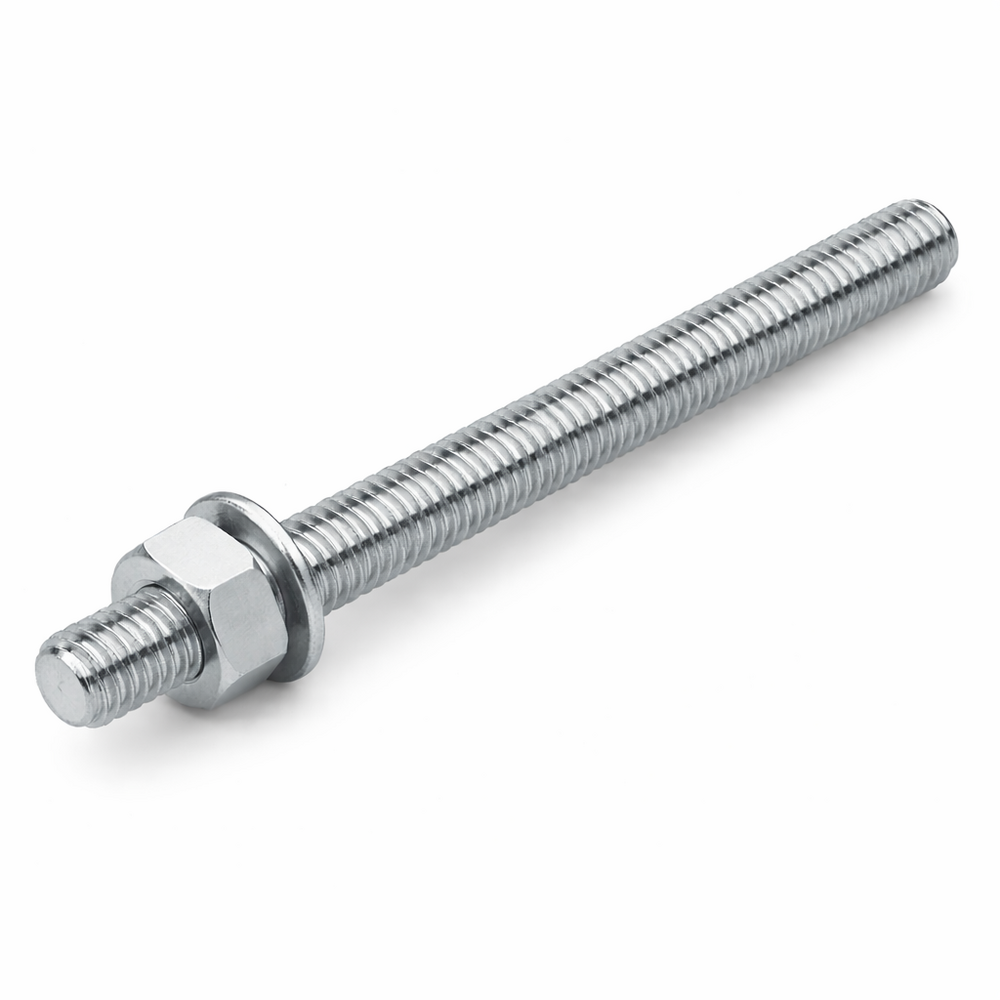

Pręt gwintowany do kotwy chemicznej M12x200, 8.8, ocynk galwaniczny
92,99 zł / opak.
75,60 zł / opak.
Pręt M12 × 200 do osadzania w zaprawie – suche wnętrza i miejsca zadaszone
Pręt gwintowany M12 × 200 mm (klasa 8.8, ocynk galwaniczny) do kotew chemicznych w betonie i murze. W komplecie nakrętka M12 i podkładka. Wiercisz otwór Ø 14 mm, osadzasz pręt na głębokości 70–144 mm i dokręcasz momentem 20 Nm (zaprawa TCM PRO+). Przy hef 70 mm przykręcisz element do ok. 115,5 mm. Opakowanie: 20 kompletów.
Pręt M12 × 200 ZN – do kotwy chemicznej w betonie i murze
Pręt ma gwint metryczny M12 × 1,75 mm na całej długości 200 mm. Osadza się go w otworze wypełnionym zaprawą iniekcyjną; po utwardzeniu zaprawy na wystający gwint zakładasz mocowany element, podkładkę i nakrętkę.
Wykonanie: ocynk galwaniczny. Cienka, jasna powłoka cynkowa – ekonomiczny wybór do suchych wnętrz. Zastosowanie: konsole, wsporniki, szyny montażowe i lekkie poręcze w suchych pomieszczeniach.
Dane montażowe podajemy dla zaprawy Trutek TCM PRO+ (ETA-23/0051): wiertło Ø 14 mm, hef od 70 do 144 mm, moment 20 Nm. Przy długości 200 mm pręt pozwala na hef do 144 mm.
Opakowanie zawiera 20 kompletów (pręt + nakrętka M12 + podkładka).
Zalety pręta M12 × 200 ZN
Pręt, nakrętka M12 i podkładka w jednym.
Dowolna głębokość osadzenia i grubość elementu.
Cienka, jasna powłoka cynkowa – ekonomiczny wybór do suchych wnętrz.
Ø 14 mm, hef 70–144 mm, 20 Nm.
Montaż blisko krawędzi i przy małych rozstawach.
Element do ok. 115,5 mm przy hef 70 mm.
Zastosowanie pręta M12 × 200 ZN
mocowanie w betonie i murze
kotwienie słupków i stóp
szyny, ramy, podpory urządzeń
mocowanie do ścian i stropów
W skrócie
Pręt M12 × 200 w otworze
Rozkład długości pręta przy minimalnej głębokości osadzenia.
Parametry techniczne pręta M12 × 200 ZN
Dane montażowe wg ETA-23/0051 dla zaprawy Trutek TCM PRO+; wymiary nakrętek i podkładek wg DIN 934 / DIN 125. Grubość elementu wyliczona: L − hef − nakrętka − podkładka − 2 mm.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M12 × 1,75 mm | na całej długości |
| Długość L | 200 mm | |
| Materiał | Stal klasy 8.8 | klasa 8.8 |
| Powłoka / wykonanie | ocynk galwaniczny | |
| Wiertło | Ø 14 mm | SDS |
| Głębokość osadzenia hef | 70–144 mm | max wg ETA 144 mm |
| Moment montażowy | 20 Nm | TCM PRO+, ETA-23/0051 |
| Grubość elementu przy hef min. | do 115,5 mm | hef 70 mm |
| Nakrętka | M12, wys. 10 mm | klucz 19 mm |
| Podkładka | Ø 24 mm, gr. 2,5 mm | |
| Opakowanie | 20 kompletów | pręt + nakrętka + podkładka |
| Warunki pracy | suche wnętrza i miejsca zadaszone |
Głębokość osadzenia a grubość elementu – M12 × 200
Im głębiej osadzisz pręt, tym większa nośność, ale cieńszy element zmieścisz pod nakrętką.
| hef | Gwint nad betonem | Grubość elementu |
|---|---|---|
| 70 mm | 130 mm | do 115,5 mm |
| 105 mm | 95 mm | do 80,5 mm |
| 144 mm | 56 mm | do 41,5 mm |
Poradnik: Jak dobrać średnicę, nakrętkę i podkładkę oraz osadzić pręt w kotwie chemicznej – tabele wierteł, głębokości i momentów. Pręt gwintowany DIN 976: dobór i kotwa chemiczna →
Jak osadzić pręt M12 × 200 w kotwie chemicznej – krok po kroku
Dobór wykonania
Ocynk galwaniczny: suche wnętrza i miejsca zadaszone.
Uwaga: na zewnątrz wybierz wersję HDG lub A2.
Przechowywanie i transport
W suchym, zadaszonym miejscu, w oryginalnym opakowaniu.
Nie uszkadzaj gwintu – zabrudzony gwint czyść przed montażem nakrętki.
Pręty M12 – inne długości i wykonania
120 mm · ZNM12 × 160
160 mm · ZNM12 × 180
180 mm · ZNM12 × 200
200 mm · ten produktM12 × 220
220 mm · ZNM12 × 260
260 mm · ZNM12 × 300
300 mm · ZNM12 × 200 HDG
HDG · ocynk ogniowy HDGM12 × 200 A2
A2 · stal nierdzewna A2
Ta sama średnica M12 – wybierz długość do grubości elementu.
Inna długość lub wykonanie? Zobacz wszystkie pręty gwintowane do kotwy chemicznej (M8–M24 – 8.8 ocynk, HDG i A2) oraz kotwy chemiczne. Pręty z gwintem na całej długości 1 m znajdziesz w kategorii pręty gwintowane DIN 976.
Do montażu kotwy chemicznej
zaprawa z aprobatą ETA-23/0051
ZOBACZ →Wiertło udarowe SDS-plus Ø 14 × 160/100 mm
otwór Ø 14 mm, głębokość do 100 mm
ZOBACZ →Szczotka do czyszczenia otworów 13–18 mm
do otworu Ø 14 mm
ZOBACZ →Pompka do wydmuchiwania zanieczyszczeń 270 mm
oczyszczanie otworu z pyłu
ZOBACZ →
Karta techniczna pręta M12 × 200 ZN
Badania i certyfikaty
■ PN-EN ISO 898-1 (klasa 8.8)
■ dane montażowe: ETA-23/0051 (Trutek TCM PRO+)
■ marka: Pamar
Najczęściej zadawane pytania – pręt M12 × 200 8.8 ocynk
Jakie wiertło i jaka głębokość otworu pod pręt M12 × 200 8.8 ocynk?▼
Wiertło Ø 14 mm. Głębokość otworu = głębokość osadzenia hef: dla M12 zaprawa TCM PRO+ dopuszcza 70–144 mm, a przy długości 200 mm osadzisz pręt M12 × 200 8.8 ocynk najwyżej na ok. 144 mm, żeby nad betonem został gwint na nakrętkę i podkładkę.
Jak gruby element zamocuję prętem M12 × 200 8.8 ocynk?▼
Gdy pręt M12 × 200 8.8 ocynk osadzisz na hef = 70 mm, nad betonem zostaje 130 mm gwintu. Po odjęciu nakrętki (10 mm), podkładki (2,5 mm) i 2 mm zapasu grubość mocowanego elementu wynosi do ok. 115,5 mm.
Jakim momentem dokręcić nakrętkę na pręcie M12 × 200 8.8 ocynk?▼
Dla pręta M12 × 200 8.8 ocynk w zaprawie TCM PRO+ maksymalny moment wynosi 20 Nm (ETA-23/0051). Nakrętkę dokręcaj kluczem dynamometrycznym 19 mm dopiero po pełnym czasie utwardzenia zaprawy.
Jak oczyścić otwór Ø 14 mm pod pręt M12 × 200 8.8 ocynk?▼
Przy hef do 120 mm wystarczy czyszczenie ręczne: 4× przedmuch pompką, 4× szczotka Ø 14 mm, 4× przedmuch. Głębszy otwór pod pręt M12 × 200 8.8 ocynk czyść sprężonym powietrzem min. 6 bar: 2× / 2× / 2×. Potem wypełnij go zaprawą od dna w ok. 2/3.
Czy pręt M12 × 200 8.8 ocynk nadaje się na zewnątrz?▼
Nie zalecamy – ocynk galwaniczny jest przeznaczony do suchych wnętrz. Na zewnątrz wybierz M12 × 200 w ocynku ogniowym HDG lub ze stali nierdzewnej A2.
Ile kompletów pręta M12 × 200 8.8 ocynk jest w opakowaniu?▼
20 kompletów: pręt M12 × 200 mm z gwintem na całej długości, nakrętka M12 i podkładka – ocynk galwaniczny. Symbol: 976122008.8ZN.
Pręt M12 × 200 8.8 ocynk czy M12 × 220?▼
M12 × 220 daje 20 mm więcej gwintu niż pręt M12 × 200 8.8 ocynk – możesz osadzić go głębiej (do 144 mm) albo zamocować element grubszy o tyle samo. Krótszy w tej wersji jest M12 × 180.
