PRĘT GWINTOWANY DO KOTWY CHEMICZNEJ M24X450 KLASA 8.8 OCYNK GALWANICZNY
295,20 zł / opak.
240,00 zł / opak.
Pręt gwintowany M24 × 450 mm, klasa 8.8, ocynk galwaniczny – do kotwy chemicznej
Pręt gwintowany M24 o długości 450 mm ze stali klasy 8.8 do osadzania w zaprawie kotwiącej. Każdy pręt ma w komplecie nakrętkę M24 i podkładkę. Przy zakotwieniu 100 mm mieści element do ok. 321 mm. Do suchych wnętrz. Opakowanie: 10 szt.
100 mm
minimum dla TCM PRO+, wiertło Ø 28 mm
do ok. 321 mm
przy minimalnym zakotwieniu
ok. 25,5 mm
4 mm + 21,5 mm
≥ 1 zwój
3 mm nad nakrętką
do 111 mmM24 × 240

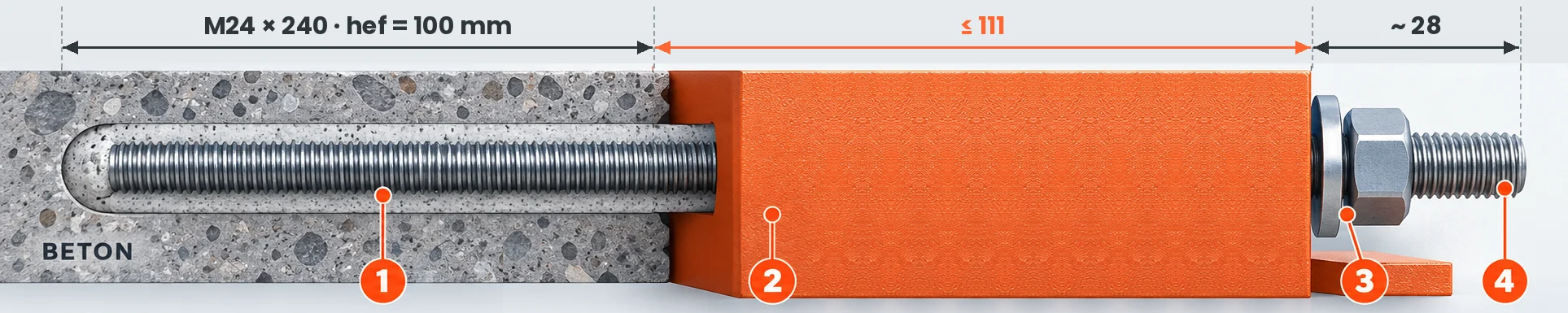

ok. 140 mm gwintu nad betonem przy hef 100 mm
Pręt 240 mm osadzony na 100 mm zostawia ok. 140 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 111 mm.
Zobacz pręt M24 × 240 →111–131 mmM24 × 260

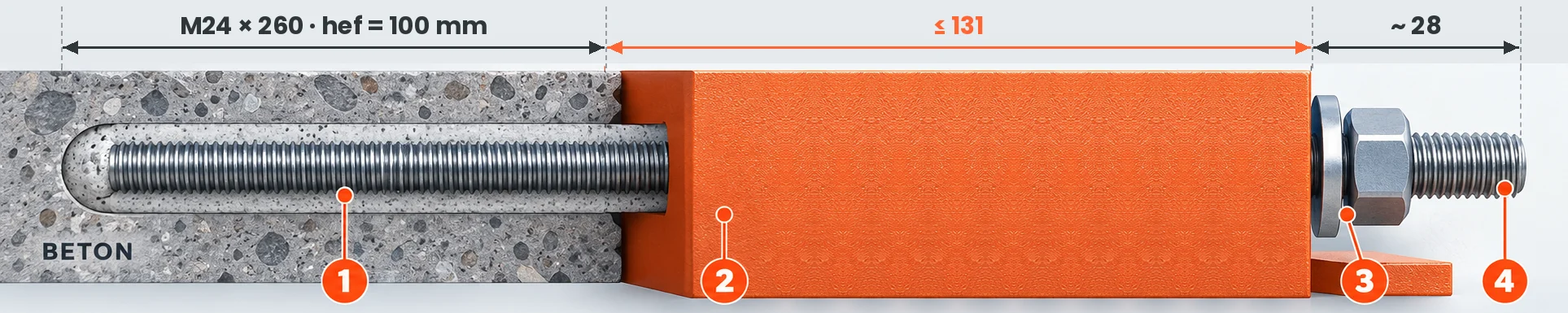

ok. 160 mm gwintu nad betonem przy hef 100 mm
Pręt 260 mm osadzony na 100 mm zostawia ok. 160 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 131 mm.
Zobacz pręt M24 × 260 →131–171 mmM24 × 300

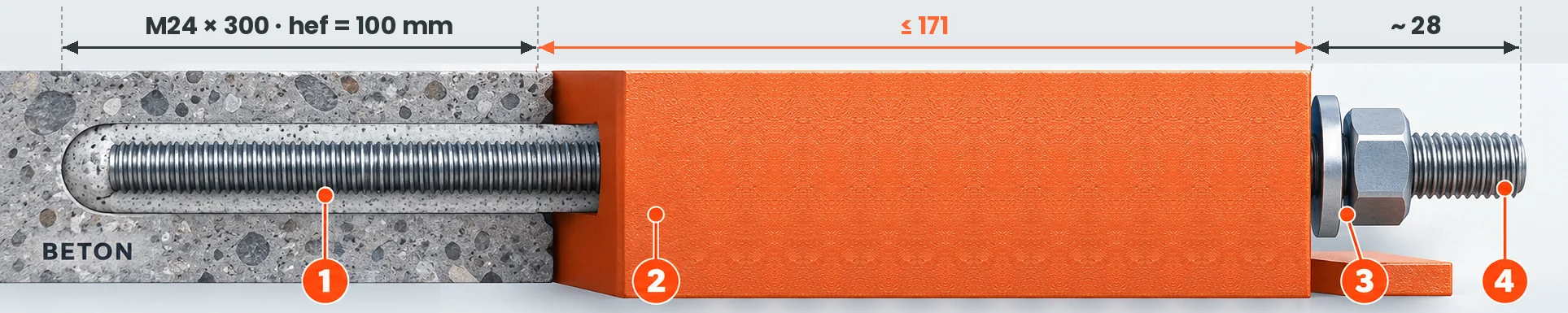

ok. 200 mm gwintu nad betonem przy hef 100 mm
Pręt 300 mm osadzony na 100 mm zostawia ok. 200 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 171 mm.
Zobacz pręt M24 × 300 →171–321 mmM24 × 450 – ten produkt ✓

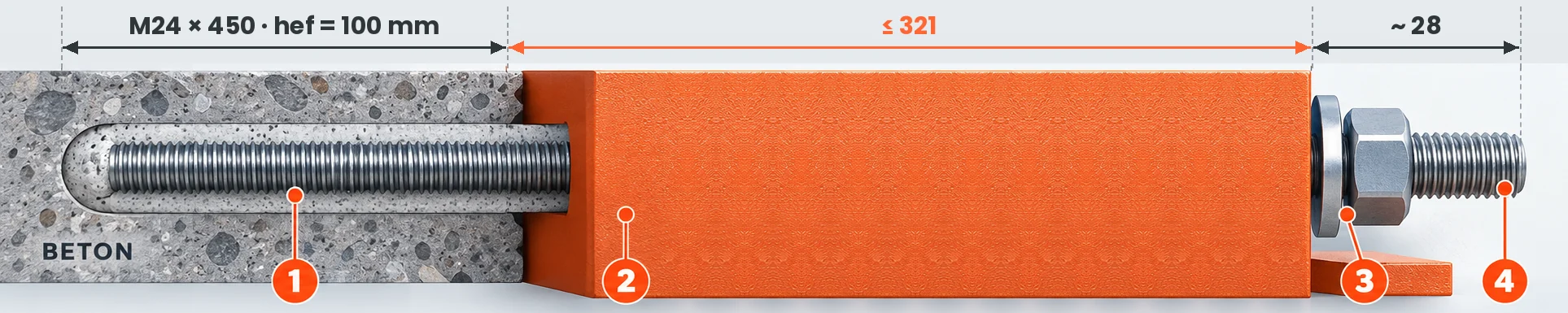

ok. 350 mm gwintu nad betonem przy hef 100 mm
Pręt 450 mm osadzony na 100 mm zostawia ok. 350 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 321 mm.
ponad 321 mmZapytaj o dobór
większa średnica, inna długość lub pręt na wymiar
Dobierzemy pręt i zaprawę do Twojego zamocowania. Napisz: bok@e-pamar.net.pl lub zadzwoń: 451 060 268.
Jak to liczymy? Wzór na grubość elementu
O produkcie
Pręt gwintowany M24 × 450 mm to stalowy element kotwy wklejanej: osadzasz go w wywierconym i oczyszczonym otworze wypełnionym zaprawą kotwiącą, a po związaniu żywicy przykręcasz mocowany element nakrętką. Pręt jest wykonany ze stali o klasie wytrzymałości 8.8 – wymagana wytrzymałość na rozciąganie to co najmniej 830 MPa, a granica plastyczności co najmniej 660 MPa.
To najdłuższy wariant M24 w ofercie – do grubych elementów, podkładek dystansowych i głębszego zakotwienia. Przy minimalnym zakotwieniu zaprawy TCM PRO+ (100 mm) nad podłożem zostaje ok. 350 mm gwintu – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 321 mm.
Powłoka z ocynku galwanicznego (ZN) chroni stal w suchych pomieszczeniach. Do pracy na zewnątrz i w wilgoci wybierz pręt w ocynku ogniowym HDG albo ze stali nierdzewnej A2. Każdy pręt ma w komplecie nakrętkę M24 i podkładkę z tą samą powłoką.
Dlaczego ten pręt M24 × 450
Element do ok. 321 mm przy hef 100 mm.
Rm min. 830 MPa, Re min. 660 MPa wg ISO 898-1.
Pręt, nakrętka M24 i podkładka w jednej powłoce.
Skok 3 mm – pasuje do standardowych nakrętek M24.
Współpracuje z zaprawami dopuszczającymi pręty M24 kl. 8.8.
Ocynk galwaniczny do suchych wnętrz w dobrej cenie.
Do czego użyć pręta M24 × 450
blachy podstaw słupów w halach
kotwienie urządzeń do fundamentów
konstrukcje wsporcze wewnątrz budynków
połączenia konstrukcji z betonem
W skrócie
Od otworu do obciążenia
Kolejność montażu kotwy wklejanej z prętem M24. Średnicę wiertła, głębokość i czasy wiązania przyjmij z karty wybranej zaprawy – poniżej wartości dla Trutek TCM PRO+ (ETA-23/0051).
Parametry techniczne
Własności mechaniczne klasy 8.8 według PN-EN ISO 898-1; dane montażowe dla M24 według oceny ETA-23/0051 zaprawy Trutek TCM PRO+ (14.02.2023). Przy innej zaprawie obowiązują dane z jej dokumentacji.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M24 × 3 | metryczny zwykły |
| Długość pręta | 450 mm | całkowita |
| Klasa wytrzymałości | 8.8 | PN-EN ISO 898-1 |
| Wytrzymałość na rozciąganie Rm | min. 830 MPa | d > 16 mm |
| Granica plastyczności Rp0,2 | min. 660 MPa | d > 16 mm |
| Przekrój czynny As | 353 mm² | gwint M24 |
| Min. siła zrywająca | 293 kN | As × Rm, ISO 898-1 |
| Obciążenie próbne | 212 kN | ISO 898-1 |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| W komplecie | nakrętka M24 + podkładka | ocynk galwaniczny |
| Średnica wiertła | 28 mm | TCM PRO+, ETA-23/0051 |
| Głębokość zakotwienia hef | 100–288 mm | TCM PRO+, M24 |
| Moment dokręcania Tinst | 90 Nm | TCM PRO+, M24 |
| Min. odległość od krawędzi | 65 mm | TCM PRO+, M24 |
| Opakowanie | 10 szt. | komplet: pręt, nakrętka, podkładka |
Ile gwintu zostaje nad betonem
Długość 450 mm dzieli się na zakotwienie, element mocowany, podkładkę i nakrętkę. Wartości orientacyjne – zawsze sprawdź je z rzeczywistą nakrętką i dokumentacją zaprawy.
| Zakotwienie hef | Nad podłożem | Element mocowany (orient.) |
|---|---|---|
| 100 mm (min. TCM PRO+) | ok. 350 mm | do ok. 321 mm |
| 195 mm | ok. 255 mm | do ok. 226 mm |
| 288 mm (max. TCM PRO+) | ok. 162 mm | do ok. 133 mm |
Montaż pręta w kotwie chemicznej – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: cienka, równa powłoka cynku chroniąca stal w suchych pomieszczeniach – w ocenach ETA zapraw kotwiących stal ocynkowana galwanicznie jest zwykle dopuszczona do suchych warunków wewnętrznych.
Na zewnątrz i w wilgoci wybierz pręt w ocynku ogniowym HDG lub ze stali nierdzewnej A2. Nie łącz ocynku z miedzią ani stalą nierdzewną w wilgotnym środowisku (korozja galwaniczna).
Przechowywanie i transport
Przechowuj w suchym, zadaszonym miejscu, w oryginalnym opakowaniu – kondensacja wilgoci skraca życie powłoki galwanicznej.
Przed osadzeniem pręt musi być czysty i suchy, bez smaru i oleju – zanieczyszczenia osłabiają przyczepność żywicy.
Ten sam wymiar M24 × 450 w innych wykonaniach
976244508.8ZN · ten produktM24 × 450 HDG
976244508.8FZ · ocynk ogniowy – na zewnątrzM24 × 450 A2
97624450A2 · stal nierdzewna
HDG i A2 – na zewnątrz i w wilgoci. Inne długości M24 znajdziesz w doborze długości na górze strony.
Akcesoria do montażu
Badania i certyfikaty
■ gwint metryczny M24 × 3
■ dane montażowe: ETA-23/0051 (TCM PRO+)
■ symbol 976244508.8ZN
Najczęściej zadawane pytania
Jaki element mogę przykręcić prętem M24 × 450?
Przy zakotwieniu 100 mm (minimum dla TCM PRO+) nad betonem zostaje ok. 350 mm gwintu. Po odjęciu nakrętki, podkładki i zapasu gwintu zostaje miejsce na element o grubości do ok. 321 mm.
Jakie wiertło do pręta M24?
Dla zaprawy TCM PRO+ – Ø 28 mm. Przy innej zaprawie średnicę otworu odczytaj z jej karty technicznej lub ETA.
Jakim momentem dokręcić nakrętkę?
Dla M24 w systemie TCM PRO+ moment montażowy wynosi 90 Nm. Dokręcaj dopiero po pełnym utwardzeniu zaprawy, kluczem dynamometrycznym.
Co jest w opakowaniu?
10 kompletów: pręt gwintowany M24 × 450 mm, nakrętka M24 i podkładka – wszystko w ocynku galwanicznym.
Czy mogę użyć tego pręta na zewnątrz?
Nie zalecamy. Ocynk galwaniczny jest przeznaczony do suchych wnętrz. Na zewnątrz wybierz wariant w ocynku ogniowym HDG lub ze stali nierdzewnej A2.
Co oznacza klasa 8.8?
Wytrzymałość na rozciąganie co najmniej 830 MPa i granica plastyczności co najmniej 660 MPa. Dla M24 daje to minimalną siłę zrywającą pręt ok. 293 kN – nośność całej kotwy zależy jednak także od zaprawy, podłoża i rozstawu.
Jak głęboko osadzić pręt?
Zaprawa TCM PRO+ dopuszcza dla M24 zakotwienie od 100 do 288 mm. Głębokość wynika z projektu i wymaganej nośności – głębsze osadzenie zwiększa nośność, ale zmniejsza ilość gwintu nad betonem.
