PRĘT GWINTOWANY DO KOTWY CHEMICZNEJ M16X200 KLASA 8.8 OCYNK GALWANICZNY
184,50 zł / opak.
150,00 zł / opak.
Pręt gwintowany M16 × 200 mm, klasa 8.8, ocynk galwaniczny – do kotwy chemicznej
Pręt gwintowany M16 o długości 200 mm ze stali klasy 8.8 do osadzania w zaprawie kotwiącej. Każdy pręt ma w komplecie nakrętkę M16 i podkładkę. Przy zakotwieniu 80 mm mieści element do ok. 100 mm. Do suchych wnętrz. Opakowanie: 25 szt.
80 mm
minimum dla TCM PRO+, wiertło Ø 18 mm
do ok. 100 mm
przy minimalnym zakotwieniu
ok. 17,8 mm
3 mm + 14,8 mm
≥ 1 zwój
2 mm nad nakrętką
do 50 mmM16 × 150
ok. 70 mm gwintu nad betonem przy hef 80 mm

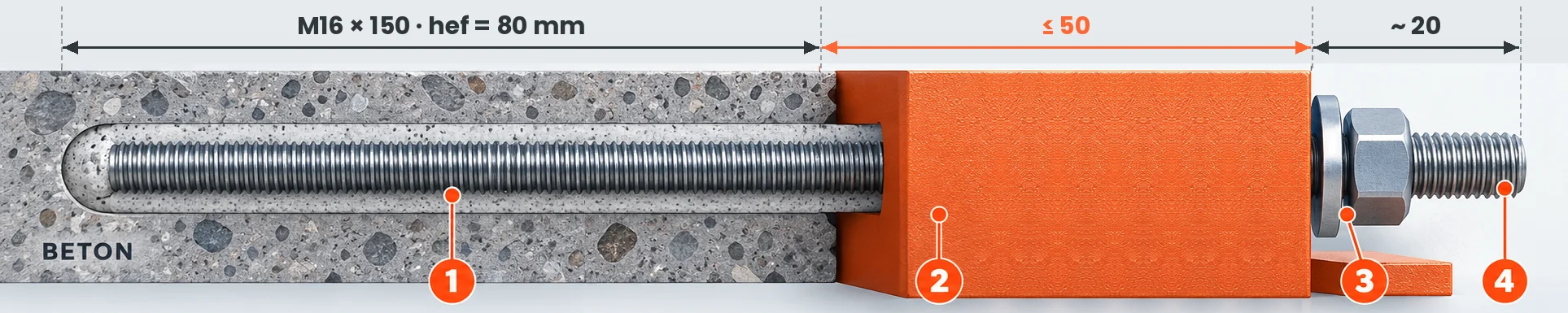

Pręt 150 mm osadzony na 80 mm zostawia ok. 70 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 50 mm.
Zobacz pręt M16 × 150 →50–90 mmM16 × 190
ok. 110 mm gwintu nad betonem przy hef 80 mm

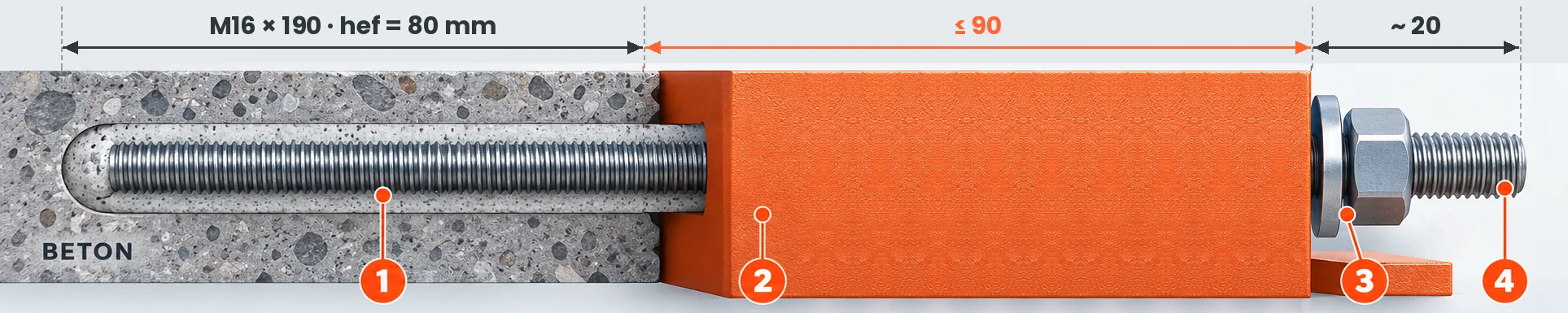

Pręt 190 mm osadzony na 80 mm zostawia ok. 110 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 90 mm.
Zobacz pręt M16 × 190 →90–100 mmM16 × 200 – ten produkt ✓
ok. 120 mm gwintu nad betonem przy hef 80 mm

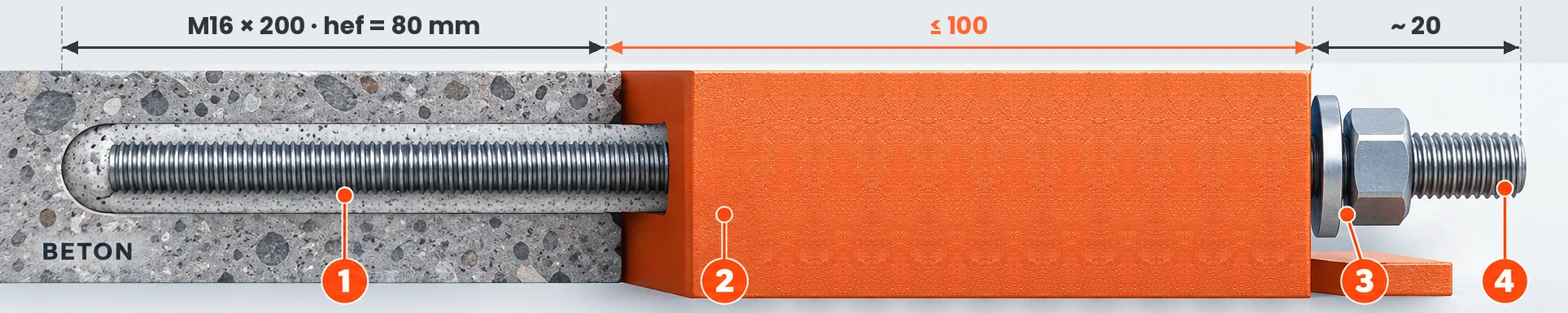

Pręt 200 mm osadzony na 80 mm zostawia ok. 120 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 100 mm.
100–120 mmM16 × 220
ok. 140 mm gwintu nad betonem przy hef 80 mm

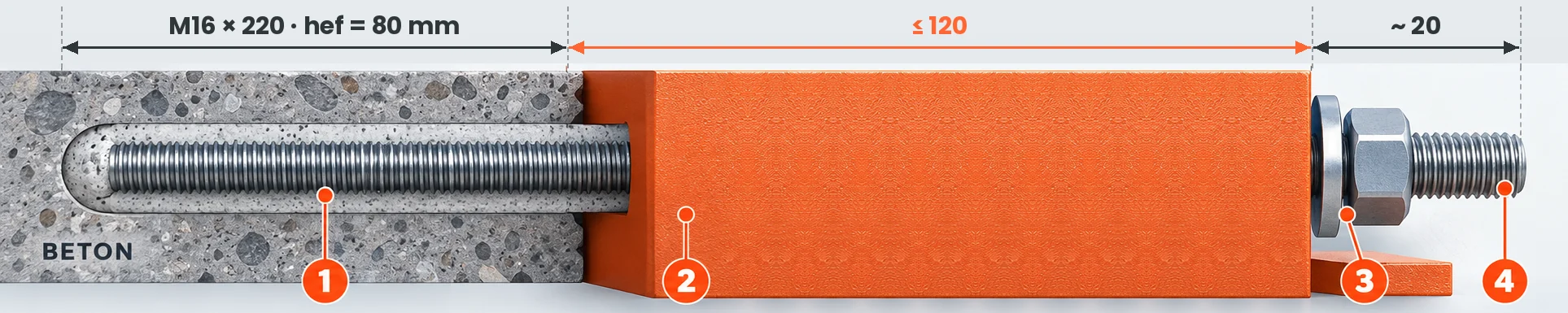

Pręt 220 mm osadzony na 80 mm zostawia ok. 140 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 120 mm.
Zobacz pręt M16 × 220 →120–140 mmM16 × 240
ok. 160 mm gwintu nad betonem przy hef 80 mm
Pręt 240 mm osadzony na 80 mm zostawia ok. 160 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 140 mm.
Zobacz pręt M16 × 240 →140–160 mmM16 × 260
ok. 180 mm gwintu nad betonem przy hef 80 mm
Pręt 260 mm osadzony na 80 mm zostawia ok. 180 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 160 mm.
Zobacz pręt M16 × 260 →160–200 mmM16 × 300
ok. 220 mm gwintu nad betonem przy hef 80 mm

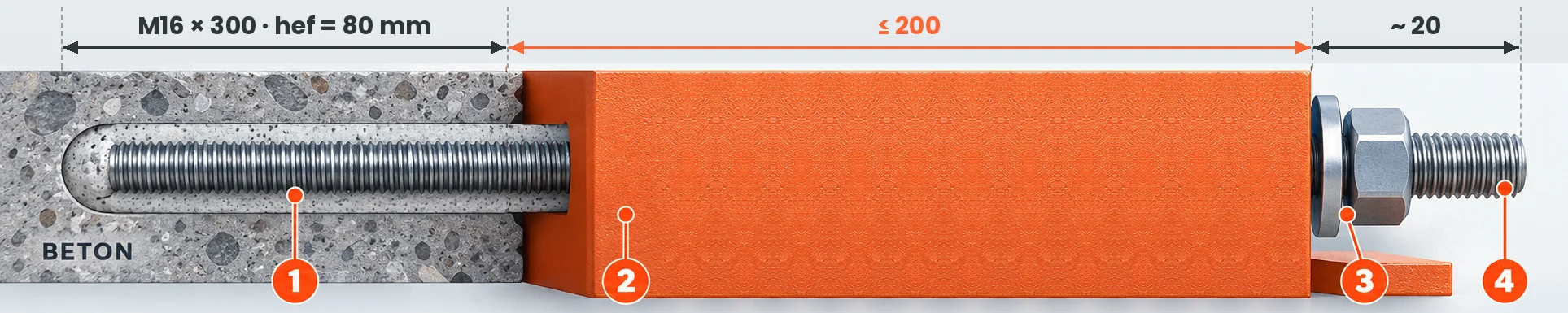

Pręt 300 mm osadzony na 80 mm zostawia ok. 220 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 200 mm.
Zobacz pręt M16 × 300 →200–250 mmM16 × 350
ok. 270 mm gwintu nad betonem przy hef 80 mm
Pręt 350 mm osadzony na 80 mm zostawia ok. 270 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 250 mm.
Zobacz pręt M16 × 350 →250–280 mmM16 × 380
ok. 300 mm gwintu nad betonem przy hef 80 mm
Pręt 380 mm osadzony na 80 mm zostawia ok. 300 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 280 mm.
Zobacz pręt M16 × 380 →ponad 280 mmZapytaj o dobór
większa średnica, inna długość lub pręt na wymiar
Dobierzemy pręt i zaprawę do Twojego zamocowania. Napisz: bok@e-pamar.net.pl lub zadzwoń: 451 060 268.
Jak to liczymy? Wzór na grubość elementu
O produkcie
Pręt gwintowany M16 × 200 mm to stalowy element kotwy wklejanej: osadzasz go w wywierconym i oczyszczonym otworze wypełnionym zaprawą kotwiącą, a po związaniu żywicy przykręcasz mocowany element nakrętką. Pręt jest wykonany ze stali o klasie wytrzymałości 8.8 – wymagana wytrzymałość na rozciąganie to co najmniej 800 MPa, a granica plastyczności co najmniej 640 MPa.
Długość 200 mm pozwala zamocować element o średniej grubości albo osadzić pręt głębiej niż minimum. Przy minimalnym zakotwieniu zaprawy TCM PRO+ (80 mm) nad podłożem zostaje ok. 120 mm gwintu – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 100 mm.
Powłoka z ocynku galwanicznego (ZN) chroni stal w suchych pomieszczeniach. Do pracy na zewnątrz i w wilgoci wybierz pręt w ocynku ogniowym HDG albo ze stali nierdzewnej A2. Każdy pręt ma w komplecie nakrętkę M16 i podkładkę z tą samą powłoką.
Dlaczego ten pręt M16 × 200
Element do ok. 100 mm przy hef 80 mm.
Rm min. 800 MPa, Re min. 640 MPa wg ISO 898-1.
Pręt, nakrętka M16 i podkładka w jednej powłoce.
Skok 2 mm – pasuje do standardowych nakrętek M16.
Współpracuje z zaprawami dopuszczającymi pręty M16 kl. 8.8.
Ocynk galwaniczny do suchych wnętrz w dobrej cenie.
Do czego użyć pręta M16 × 200
słupy, stopy i blachy podstaw
kotwienie maszyn do posadzek
stopy regałów i antresol
połączenia z fundamentem
W skrócie
Od otworu do obciążenia
Kolejność montażu kotwy wklejanej z prętem M16. Średnicę wiertła, głębokość i czasy wiązania przyjmij z karty wybranej zaprawy – poniżej wartości dla Trutek TCM PRO+ (ETA-23/0051).
Parametry techniczne
Własności mechaniczne klasy 8.8 według PN-EN ISO 898-1; dane montażowe dla M16 według oceny ETA-23/0051 zaprawy Trutek TCM PRO+ (14.02.2023). Przy innej zaprawie obowiązują dane z jej dokumentacji.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M16 × 2 | metryczny zwykły |
| Długość pręta | 200 mm | całkowita |
| Klasa wytrzymałości | 8.8 | PN-EN ISO 898-1 |
| Wytrzymałość na rozciąganie Rm | min. 800 MPa | d ≤ 16 mm |
| Granica plastyczności Rp0,2 | min. 640 MPa | d ≤ 16 mm |
| Przekrój czynny As | 157 mm² | gwint M16 |
| Min. siła zrywająca | 125 kN | As × Rm, ISO 898-1 |
| Obciążenie próbne | 91,0 kN | ISO 898-1 |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| W komplecie | nakrętka M16 + podkładka | ocynk galwaniczny |
| Średnica wiertła | 18 mm | TCM PRO+, ETA-23/0051 |
| Głębokość zakotwienia hef | 80–192 mm | TCM PRO+, M16 |
| Moment dokręcania Tinst | 40 Nm | TCM PRO+, M16 |
| Min. odległość od krawędzi | 50 mm | TCM PRO+, M16 |
| Opakowanie | 25 szt. | komplet: pręt, nakrętka, podkładka |
Ile gwintu zostaje nad betonem
Długość 200 mm dzieli się na zakotwienie, element mocowany, podkładkę i nakrętkę. Wartości orientacyjne – zawsze sprawdź je z rzeczywistą nakrętką i dokumentacją zaprawy.
| Zakotwienie hef | Nad podłożem | Element mocowany (orient.) |
|---|---|---|
| 80 mm (min. TCM PRO+) | ok. 120 mm | do ok. 100 mm |
| 130 mm | ok. 70 mm | do ok. 50 mm |
| 175 mm | ok. 25 mm | do ok. 5 mm |
Montaż pręta w kotwie chemicznej – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: cienka, równa powłoka cynku chroniąca stal w suchych pomieszczeniach – w ocenach ETA zapraw kotwiących stal ocynkowana galwanicznie jest zwykle dopuszczona do suchych warunków wewnętrznych.
Na zewnątrz i w wilgoci wybierz pręt w ocynku ogniowym HDG lub ze stali nierdzewnej A2. Nie łącz ocynku z miedzią ani stalą nierdzewną w wilgotnym środowisku (korozja galwaniczna).
Przechowywanie i transport
Przechowuj w suchym, zadaszonym miejscu, w oryginalnym opakowaniu – kondensacja wilgoci skraca życie powłoki galwanicznej.
Przed osadzeniem pręt musi być czysty i suchy, bez smaru i oleju – zanieczyszczenia osłabiają przyczepność żywicy.
Ten sam wymiar M16 × 200 w innych wykonaniach
976162008.8ZN · ten produktM16 × 200 HDG
976162008.8FZ · ocynk ogniowy – na zewnątrzM16 × 200 A2
97616200A2 · stal nierdzewna
HDG i A2 – na zewnątrz i w wilgoci. Inne długości M16 znajdziesz w doborze długości na górze strony.
Akcesoria do montażu
Badania i certyfikaty
■ gwint metryczny M16 × 2
■ dane montażowe: ETA-23/0051 (TCM PRO+)
■ symbol 976162008.8ZN
Najczęściej zadawane pytania
Jaki element mogę przykręcić prętem M16 × 200?
Przy zakotwieniu 80 mm (minimum dla TCM PRO+) nad betonem zostaje ok. 120 mm gwintu. Po odjęciu nakrętki, podkładki i zapasu gwintu zostaje miejsce na element o grubości do ok. 100 mm.
Jakie wiertło do pręta M16?
Dla zaprawy TCM PRO+ – Ø 18 mm. Przy innej zaprawie średnicę otworu odczytaj z jej karty technicznej lub ETA.
Jakim momentem dokręcić nakrętkę?
Dla M16 w systemie TCM PRO+ moment montażowy wynosi 40 Nm. Dokręcaj dopiero po pełnym utwardzeniu zaprawy, kluczem dynamometrycznym.
Co jest w opakowaniu?
25 kompletów: pręt gwintowany M16 × 200 mm, nakrętka M16 i podkładka – wszystko w ocynku galwanicznym.
Czy mogę użyć tego pręta na zewnątrz?
Nie zalecamy. Ocynk galwaniczny jest przeznaczony do suchych wnętrz. Na zewnątrz wybierz wariant w ocynku ogniowym HDG lub ze stali nierdzewnej A2.
Co oznacza klasa 8.8?
Wytrzymałość na rozciąganie co najmniej 800 MPa i granica plastyczności co najmniej 640 MPa. Dla M16 daje to minimalną siłę zrywającą pręt ok. 125 kN – nośność całej kotwy zależy jednak także od zaprawy, podłoża i rozstawu.
Jak głęboko osadzić pręt?
Zaprawa TCM PRO+ dopuszcza dla M16 zakotwienie od 80 do 192 mm. Głębokość wynika z projektu i wymaganej nośności – głębsze osadzenie zwiększa nośność, ale zmniejsza ilość gwintu nad betonem.
