PRĘT GWINTOWANY DO KOTWY CHEMICZNEJ M12X260 KLASA 8.8 OCYNK GALWANICZNY
172,20 zł / opak.
140,00 zł / opak.
Pręt gwintowany M12 × 260 mm, klasa 8.8, ocynk galwaniczny – do kotwy chemicznej
Pręt gwintowany M12 o długości 260 mm ze stali klasy 8.8 do osadzania w zaprawie kotwiącej. Każdy pręt ma w komplecie nakrętkę M12 i podkładkę. Przy zakotwieniu 70 mm mieści element do ok. 174 mm. Do suchych wnętrz. Opakowanie: 25 szt.
70 mm
minimum dla TCM PRO+, wiertło Ø 14 mm
do ok. 174 mm
przy minimalnym zakotwieniu
ok. 13,3 mm
2,5 mm + 10,8 mm
≥ 1 zwój
1,75 mm nad nakrętką
do 34 mmM12 × 120
ok. 50 mm gwintu nad betonem przy hef 70 mm

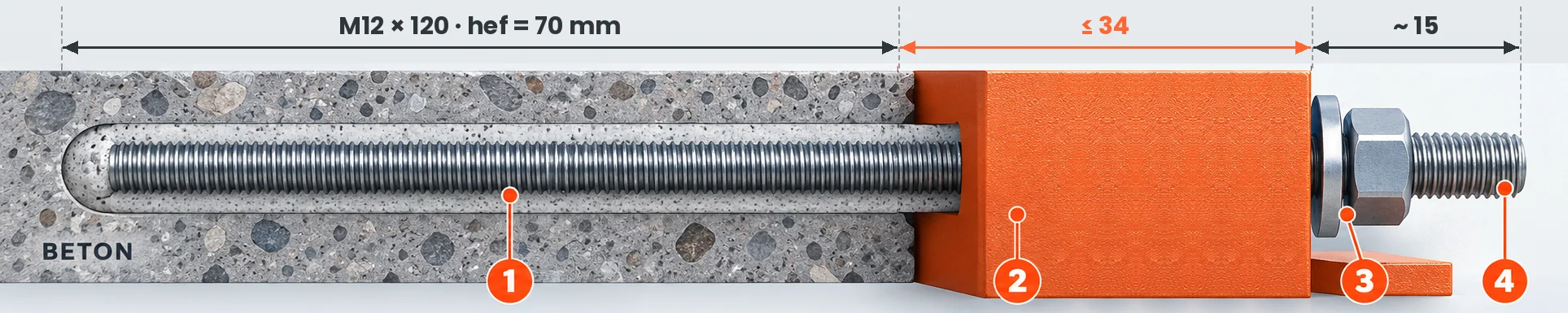

Pręt 120 mm osadzony na 70 mm zostawia ok. 50 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 34 mm.
Zobacz pręt M12 × 120 →34–74 mmM12 × 160
ok. 90 mm gwintu nad betonem przy hef 70 mm

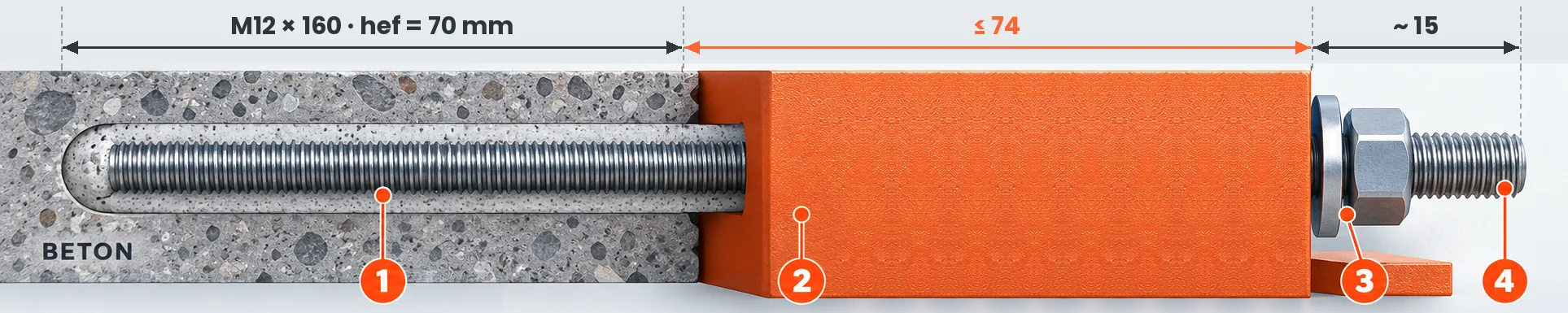

Pręt 160 mm osadzony na 70 mm zostawia ok. 90 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 74 mm.
Zobacz pręt M12 × 160 →74–94 mmM12 × 180
ok. 110 mm gwintu nad betonem przy hef 70 mm

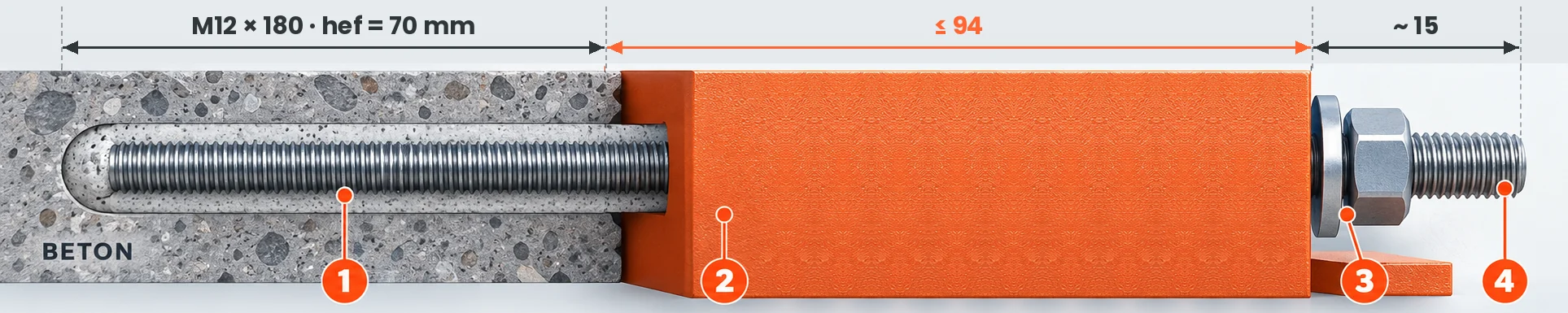

Pręt 180 mm osadzony na 70 mm zostawia ok. 110 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 94 mm.
Zobacz pręt M12 × 180 →94–114 mmM12 × 200
ok. 130 mm gwintu nad betonem przy hef 70 mm

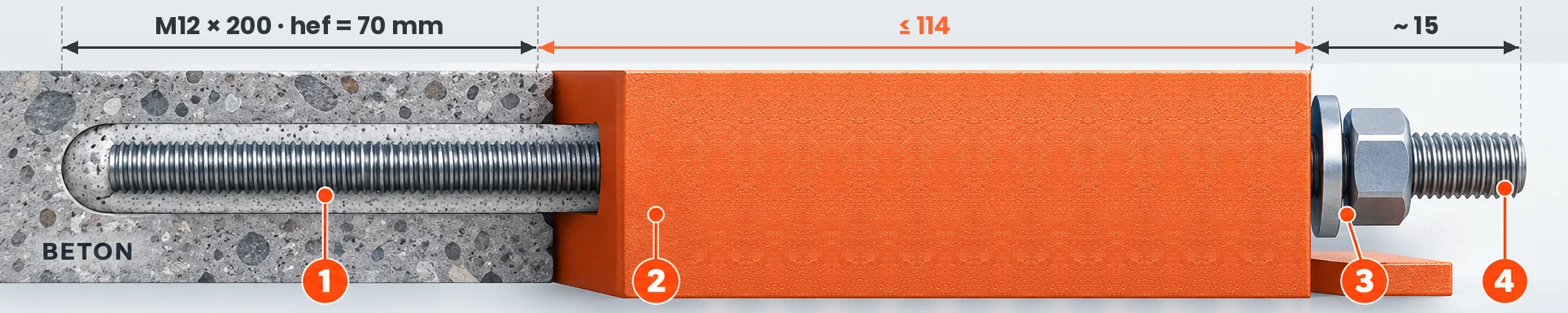

Pręt 200 mm osadzony na 70 mm zostawia ok. 130 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 114 mm.
Zobacz pręt M12 × 200 →114–134 mmM12 × 220
ok. 150 mm gwintu nad betonem przy hef 70 mm

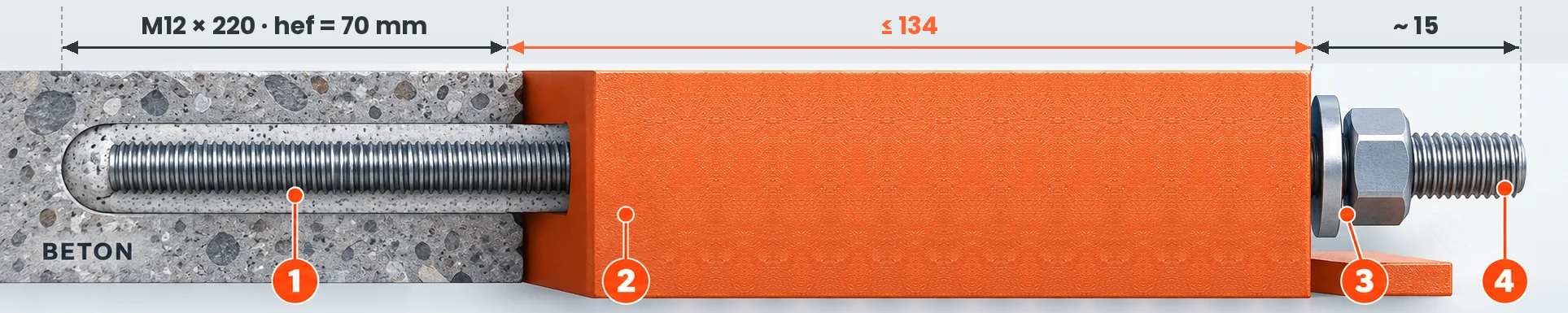

Pręt 220 mm osadzony na 70 mm zostawia ok. 150 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 134 mm.
Zobacz pręt M12 × 220 →134–174 mmM12 × 260 – ten produkt ✓
ok. 190 mm gwintu nad betonem przy hef 70 mm
Pręt 260 mm osadzony na 70 mm zostawia ok. 190 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 174 mm.
174–214 mmM12 × 300
ok. 230 mm gwintu nad betonem przy hef 70 mm
Pręt 300 mm osadzony na 70 mm zostawia ok. 230 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 214 mm.
Zobacz pręt M12 × 300 →ponad 214 mmZapytaj o dobór
większa średnica, inna długość lub pręt na wymiar
Dobierzemy pręt i zaprawę do Twojego zamocowania. Napisz: bok@e-pamar.net.pl lub zadzwoń: 451 060 268.
Jak to liczymy? Wzór na grubość elementu
O produkcie
Pręt gwintowany M12 × 260 mm to stalowy element kotwy wklejanej: osadzasz go w wywierconym i oczyszczonym otworze wypełnionym zaprawą kotwiącą, a po związaniu żywicy przykręcasz mocowany element nakrętką. Pręt jest wykonany ze stali o klasie wytrzymałości 8.8 – wymagana wytrzymałość na rozciąganie to co najmniej 800 MPa, a granica plastyczności co najmniej 640 MPa.
Długość 260 mm pozwala zamocować element o średniej grubości albo osadzić pręt głębiej niż minimum. Przy minimalnym zakotwieniu zaprawy TCM PRO+ (70 mm) nad podłożem zostaje ok. 190 mm gwintu – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 174 mm.
Powłoka z ocynku galwanicznego (ZN) chroni stal w suchych pomieszczeniach. Do pracy na zewnątrz i w wilgoci wybierz pręt w ocynku ogniowym HDG albo ze stali nierdzewnej A2. Każdy pręt ma w komplecie nakrętkę M12 i podkładkę z tą samą powłoką.
Dlaczego ten pręt M12 × 260
Element do ok. 174 mm przy hef 70 mm.
Rm min. 800 MPa, Re min. 640 MPa wg ISO 898-1.
Pręt, nakrętka M12 i podkładka w jednej powłoce.
Skok 1,75 mm – pasuje do standardowych nakrętek M12.
Współpracuje z zaprawami dopuszczającymi pręty M12 kl. 8.8.
Ocynk galwaniczny do suchych wnętrz w dobrej cenie.
Do czego użyć pręta M12 × 260
słupki balustrad i poręczy w budynkach
wsporniki, kątowniki i ramy
kotwienie regałów i maszyn lekkich
z zaprawą i tuleją siatkową dopuszczoną do muru
W skrócie
Od otworu do obciążenia
Kolejność montażu kotwy wklejanej z prętem M12. Średnicę wiertła, głębokość i czasy wiązania przyjmij z karty wybranej zaprawy – poniżej wartości dla Trutek TCM PRO+ (ETA-23/0051).
Parametry techniczne
Własności mechaniczne klasy 8.8 według PN-EN ISO 898-1; dane montażowe dla M12 według oceny ETA-23/0051 zaprawy Trutek TCM PRO+ (14.02.2023). Przy innej zaprawie obowiązują dane z jej dokumentacji.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M12 × 1,75 | metryczny zwykły |
| Długość pręta | 260 mm | całkowita |
| Klasa wytrzymałości | 8.8 | PN-EN ISO 898-1 |
| Wytrzymałość na rozciąganie Rm | min. 800 MPa | d ≤ 16 mm |
| Granica plastyczności Rp0,2 | min. 640 MPa | d ≤ 16 mm |
| Przekrój czynny As | 84,3 mm² | gwint M12 |
| Min. siła zrywająca | 67,4 kN | As × Rm, ISO 898-1 |
| Obciążenie próbne | 48,9 kN | ISO 898-1 |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| W komplecie | nakrętka M12 + podkładka | ocynk galwaniczny |
| Średnica wiertła | 14 mm | TCM PRO+, ETA-23/0051 |
| Głębokość zakotwienia hef | 70–144 mm | TCM PRO+, M12 |
| Moment dokręcania Tinst | 20 Nm | TCM PRO+, M12 |
| Min. odległość od krawędzi | 45 mm | TCM PRO+, M12 |
| Opakowanie | 25 szt. | komplet: pręt, nakrętka, podkładka |
Ile gwintu zostaje nad betonem
Długość 260 mm dzieli się na zakotwienie, element mocowany, podkładkę i nakrętkę. Wartości orientacyjne – zawsze sprawdź je z rzeczywistą nakrętką i dokumentacją zaprawy.
| Zakotwienie hef | Nad podłożem | Element mocowany (orient.) |
|---|---|---|
| 70 mm (min. TCM PRO+) | ok. 190 mm | do ok. 174 mm |
| 105 mm | ok. 155 mm | do ok. 139 mm |
| 144 mm (max. TCM PRO+) | ok. 116 mm | do ok. 100 mm |
Montaż pręta w kotwie chemicznej – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: cienka, równa powłoka cynku chroniąca stal w suchych pomieszczeniach – w ocenach ETA zapraw kotwiących stal ocynkowana galwanicznie jest zwykle dopuszczona do suchych warunków wewnętrznych.
Na zewnątrz i w wilgoci wybierz pręt w ocynku ogniowym HDG lub ze stali nierdzewnej A2. Nie łącz ocynku z miedzią ani stalą nierdzewną w wilgotnym środowisku (korozja galwaniczna).
Przechowywanie i transport
Przechowuj w suchym, zadaszonym miejscu, w oryginalnym opakowaniu – kondensacja wilgoci skraca życie powłoki galwanicznej.
Przed osadzeniem pręt musi być czysty i suchy, bez smaru i oleju – zanieczyszczenia osłabiają przyczepność żywicy.
Ten sam wymiar M12 × 260 w innych wykonaniach
976122608.8ZN · ten produktM12 × 260 HDG
976122608.8FZ · ocynk ogniowy – na zewnątrzM12 × 260 A2
97612260A2 · stal nierdzewna
HDG i A2 – na zewnątrz i w wilgoci. Inne długości M12 znajdziesz w doborze długości na górze strony.
Akcesoria do montażu
Badania i certyfikaty
■ gwint metryczny M12 × 1,75
■ dane montażowe: ETA-23/0051 (TCM PRO+)
■ symbol 976122608.8ZN
Najczęściej zadawane pytania
Jaki element mogę przykręcić prętem M12 × 260?
Przy zakotwieniu 70 mm (minimum dla TCM PRO+) nad betonem zostaje ok. 190 mm gwintu. Po odjęciu nakrętki, podkładki i zapasu gwintu zostaje miejsce na element o grubości do ok. 174 mm.
Jakie wiertło do pręta M12?
Dla zaprawy TCM PRO+ – Ø 14 mm. Przy innej zaprawie średnicę otworu odczytaj z jej karty technicznej lub ETA.
Jakim momentem dokręcić nakrętkę?
Dla M12 w systemie TCM PRO+ moment montażowy wynosi 20 Nm. Dokręcaj dopiero po pełnym utwardzeniu zaprawy, kluczem dynamometrycznym.
Co jest w opakowaniu?
25 kompletów: pręt gwintowany M12 × 260 mm, nakrętka M12 i podkładka – wszystko w ocynku galwanicznym.
Czy mogę użyć tego pręta na zewnątrz?
Nie zalecamy. Ocynk galwaniczny jest przeznaczony do suchych wnętrz. Na zewnątrz wybierz wariant w ocynku ogniowym HDG lub ze stali nierdzewnej A2.
Co oznacza klasa 8.8?
Wytrzymałość na rozciąganie co najmniej 800 MPa i granica plastyczności co najmniej 640 MPa. Dla M12 daje to minimalną siłę zrywającą pręt ok. 67,4 kN – nośność całej kotwy zależy jednak także od zaprawy, podłoża i rozstawu.
Jak głęboko osadzić pręt?
Zaprawa TCM PRO+ dopuszcza dla M12 zakotwienie od 70 do 144 mm. Głębokość wynika z projektu i wymaganej nośności – głębsze osadzenie zwiększa nośność, ale zmniejsza ilość gwintu nad betonem.
