Pręt gwintowany M10 × 170 mm, klasa 8.8, ocynk ogniowy HDG – do kotwy chemicznej
Pręt gwintowany M10 o długości 170 mm ze stali klasy 8.8 w ocynku ogniowym, do osadzania w zaprawie kotwiącej. Każdy pręt ma w komplecie nakrętkę M10 i podkładkę. Przy zakotwieniu 60 mm mieści element do ok. 98 mm. Na zewnątrz i w wilgoci. Opakowanie: 50 szt.
60 mm
minimum dla TCM PRO+, wiertło Ø 12 mm
do ok. 98 mm
przy minimalnym zakotwieniu
ok. 10,4 mm
2 mm + 8,4 mm
≥ 1 zwój
1,5 mm nad nakrętką
do 43 mmM10 × 115
ok. 55 mm gwintu nad betonem przy hef 60 mm

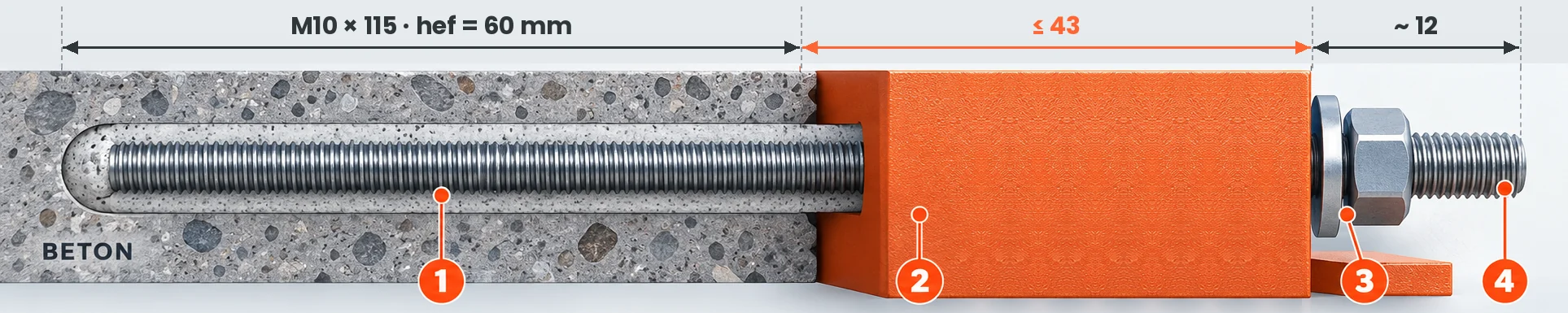

Pręt 115 mm osadzony na 60 mm zostawia ok. 55 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 43 mm.
Zobacz pręt M10 × 115 →43–58 mmM10 × 130
ok. 70 mm gwintu nad betonem przy hef 60 mm

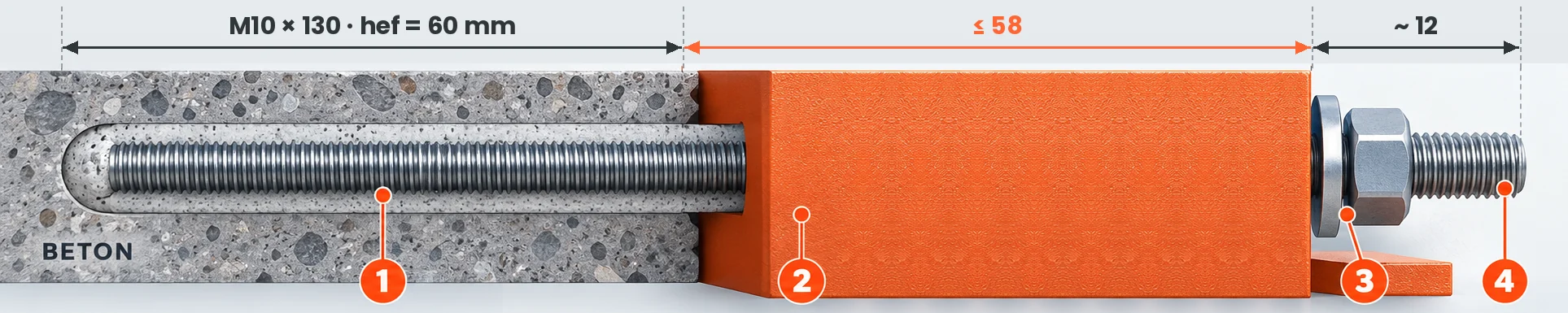

Pręt 130 mm osadzony na 60 mm zostawia ok. 70 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 58 mm.
Zobacz pręt M10 × 130 →58–78 mmM10 × 150
ok. 90 mm gwintu nad betonem przy hef 60 mm

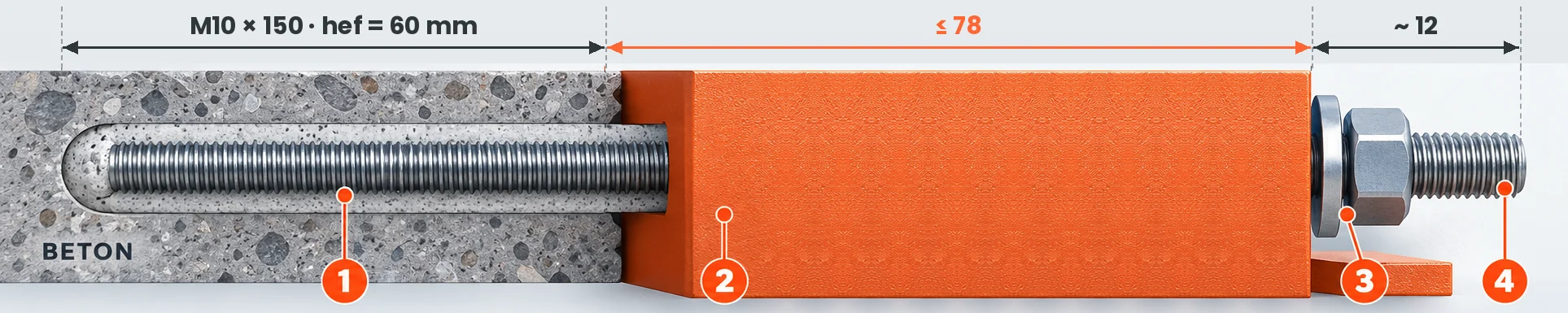

Pręt 150 mm osadzony na 60 mm zostawia ok. 90 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 78 mm.
Zobacz pręt M10 × 150 →78–98 mmM10 × 170 – ten produkt ✓
ok. 110 mm gwintu nad betonem przy hef 60 mm

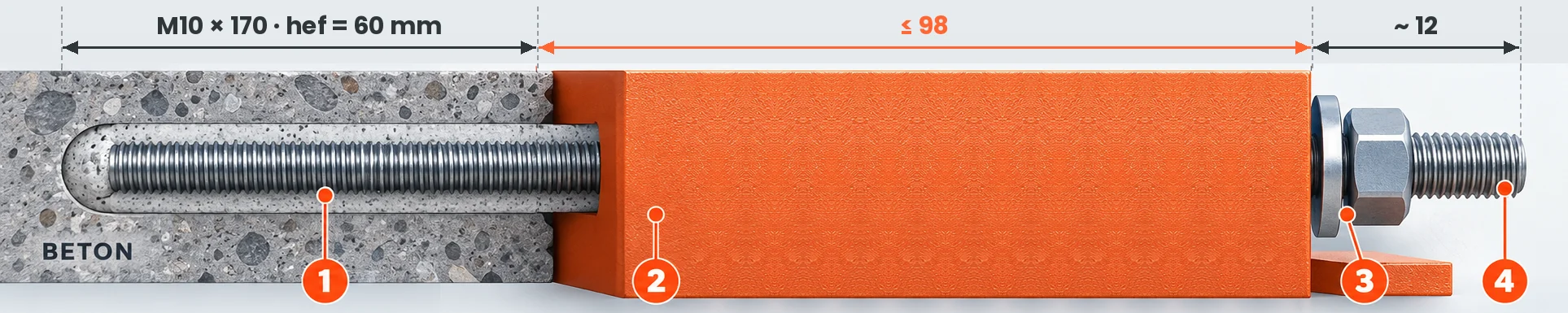

Pręt 170 mm osadzony na 60 mm zostawia ok. 110 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 98 mm.
98–118 mmM10 × 190
ok. 130 mm gwintu nad betonem przy hef 60 mm

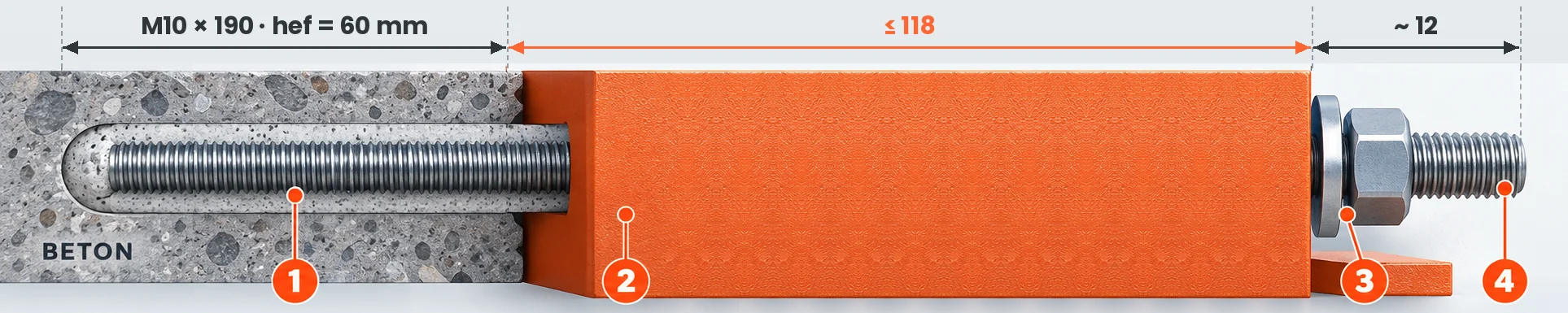

Pręt 190 mm osadzony na 60 mm zostawia ok. 130 mm gwintu nad betonem – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 118 mm.
Zobacz pręt M10 × 190 →ponad 118 mmZapytaj o dobór
większa średnica, inna długość lub pręt na wymiar
Dobierzemy pręt i zaprawę do Twojego zamocowania. Napisz: bok@e-pamar.net.pl lub zadzwoń: 451 060 268.
Jak to liczymy? Wzór na grubość elementu
O produkcie
Pręt gwintowany M10 × 170 mm to stalowy element kotwy wklejanej: osadzasz go w wywierconym i oczyszczonym otworze wypełnionym zaprawą kotwiącą, a po związaniu żywicy przykręcasz mocowany element nakrętką. Pręt jest wykonany ze stali o klasie wytrzymałości 8.8 – wymagana wytrzymałość na rozciąganie to co najmniej 800 MPa, a granica plastyczności co najmniej 640 MPa.
Długość 170 mm pozwala zamocować element o średniej grubości albo osadzić pręt głębiej niż minimum. Przy minimalnym zakotwieniu zaprawy TCM PRO+ (60 mm) nad podłożem zostaje ok. 110 mm gwintu – po odjęciu podkładki, nakrętki i zapasu gwintu zmieści się element do ok. 98 mm.
Powłoka z ocynku ogniowego (HDG) powstaje przez zanurzenie pręta w ciekłym cynku – jest kilkukrotnie grubsza od galwanicznej i chroni stal na zewnątrz, w wilgoci i w nieogrzewanych obiektach. Nakrętka M10 w komplecie ma gwint dopasowany do pręta ocynkowanego ogniowo – nie zastępuj jej zwykłą nakrętką. W środowisku z chlorkami (woda morska, sól drogowa, baseny) wybierz stal nierdzewną.
Dlaczego ten pręt M10 × 170
Element do ok. 98 mm przy hef 60 mm.
Rm min. 800 MPa, Re min. 640 MPa wg ISO 898-1.
Pręt, nakrętka M10 i podkładka w jednej powłoce.
Skok 1,5 mm – pasuje do standardowych nakrętek M10.
Współpracuje z zaprawami dopuszczającymi pręty M10 kl. 8.8.
Gruba powłoka cynku – na zewnątrz i w wilgoci.
Do czego użyć pręta M10 × 170
wsporniki na elewacjach i dachach
daszki nad wejściami, okapy
schody zewnętrzne, rampy
z zaprawą i tuleją siatkową dopuszczoną do muru
W skrócie
Od otworu do obciążenia
Kolejność montażu kotwy wklejanej z prętem M10. Średnicę wiertła, głębokość i czasy wiązania przyjmij z karty wybranej zaprawy – poniżej wartości dla Trutek TCM PRO+ (ETA-23/0051).
Parametry techniczne
Własności mechaniczne klasy 8.8 według PN-EN ISO 898-1; dane montażowe dla M10 według oceny ETA-23/0051 zaprawy Trutek TCM PRO+ (14.02.2023). Przy innej zaprawie obowiązują dane z jej dokumentacji.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M10 × 1,5 | metryczny zwykły |
| Długość pręta | 170 mm | całkowita |
| Klasa wytrzymałości | 8.8 | PN-EN ISO 898-1 |
| Wytrzymałość na rozciąganie Rm | min. 800 MPa | d ≤ 16 mm |
| Granica plastyczności Rp0,2 | min. 640 MPa | d ≤ 16 mm |
| Przekrój czynny As | 58,0 mm² | gwint M10 |
| Min. siła zrywająca | 46,4 kN | As × Rm, ISO 898-1 |
| Obciążenie próbne | 33,7 kN | ISO 898-1 |
| Powłoka | ocynk ogniowy HDG | na zewnątrz, w wilgoci |
| W komplecie | nakrętka M10 + podkładka | ocynk ogniowy, gwint dopasowany do HDG |
| Średnica wiertła | 12 mm | TCM PRO+, ETA-23/0051 |
| Głębokość zakotwienia hef | 60–120 mm | TCM PRO+, M10 |
| Moment dokręcania Tinst | 12 Nm | TCM PRO+, M10 |
| Min. odległość od krawędzi | 40 mm | TCM PRO+, M10 |
| Opakowanie | 50 szt. | komplet: pręt, nakrętka, podkładka |
Ile gwintu zostaje nad betonem
Długość 170 mm dzieli się na zakotwienie, element mocowany, podkładkę i nakrętkę. Wartości orientacyjne – zawsze sprawdź je z rzeczywistą nakrętką i dokumentacją zaprawy.
| Zakotwienie hef | Nad podłożem | Element mocowany (orient.) |
|---|---|---|
| 60 mm (min. TCM PRO+) | ok. 110 mm | do ok. 98 mm |
| 90 mm | ok. 80 mm | do ok. 68 mm |
| 120 mm (max. TCM PRO+) | ok. 50 mm | do ok. 38 mm |
Montaż pręta w kotwie chemicznej – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: pręt zanurzany w ciekłym cynku – gruba powłoka, odporna na wilgoć i warunki atmosferyczne. Stosuj na zewnątrz, w wiatach, garażach i nieogrzewanych halach.
Uwaga: przy chlorkach (sól drogowa, woda morska, baseny) wybierz stal nierdzewną. Nie łącz ocynku ze stalą nierdzewną ani miedzią w wilgoci (korozja galwaniczna). Zgodność z ETA zaprawy dla danego środowiska potwierdza projektant.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu. Na świeżej powłoce może pojawić się biały nalot (tzw. biała rdza) – jest powierzchniowy i nie przekreśla ochrony.
Przed osadzeniem pręt musi być czysty i suchy, bez smaru i oleju – zanieczyszczenia osłabiają przyczepność żywicy.
Ten sam wymiar M10 × 170 w innych wykonaniach
976101708.8ZN · ocynk galwaniczny – suche wnętrzaM10 × 170 HDG ✓
976101708.8FZ · ten produktM10 × 170 A2
97610170A2 · stal nierdzewna
ZN – suche wnętrza, HDG – na zewnątrz i w wilgoci, A2 – także w pomieszczeniach mokrych i przemyśle spożywczym.
Akcesoria do montażu
Badania i certyfikaty
■ gwint metryczny M10 × 1,5
■ dane montażowe: ETA-23/0051 (TCM PRO+)
■ symbol 976101708.8FZ
Najczęściej zadawane pytania
Jaki element mogę przykręcić prętem M10 × 170?
Przy zakotwieniu 60 mm (minimum dla TCM PRO+) nad betonem zostaje ok. 110 mm gwintu. Po odjęciu nakrętki, podkładki i zapasu gwintu zostaje miejsce na element o grubości do ok. 98 mm.
Jakie wiertło do pręta M10?
Dla zaprawy TCM PRO+ – Ø 12 mm. Przy innej zaprawie średnicę otworu odczytaj z jej karty technicznej lub ETA.
Jakim momentem dokręcić nakrętkę?
Dla M10 w systemie TCM PRO+ moment montażowy wynosi 12 Nm. Dokręcaj dopiero po pełnym utwardzeniu zaprawy, kluczem dynamometrycznym.
Co jest w opakowaniu?
50 kompletów: pręt gwintowany M10 × 170 mm, nakrętka M10 i podkładka – wszystko w ocynku ogniowym.
Czy mogę użyć tego pręta na zewnątrz?
Tak – ocynk ogniowy HDG jest przeznaczony do pracy na zewnątrz i w wilgoci. W środowisku z chlorkami (woda morska, sól drogowa, baseny) wybierz stal nierdzewną.
Co oznacza klasa 8.8?
Wytrzymałość na rozciąganie co najmniej 800 MPa i granica plastyczności co najmniej 640 MPa. Dla M10 daje to minimalną siłę zrywającą pręt ok. 46,4 kN – nośność całej kotwy zależy jednak także od zaprawy, podłoża i rozstawu.
Czy mogę użyć zwykłej nakrętki?
Nie zalecamy. Gwint pręta ocynkowanego ogniowo jest pokryty grubą warstwą cynku, dlatego nakrętka HDG ma gwint dopasowany do powłoki. Używaj nakrętki M10 z kompletu.
