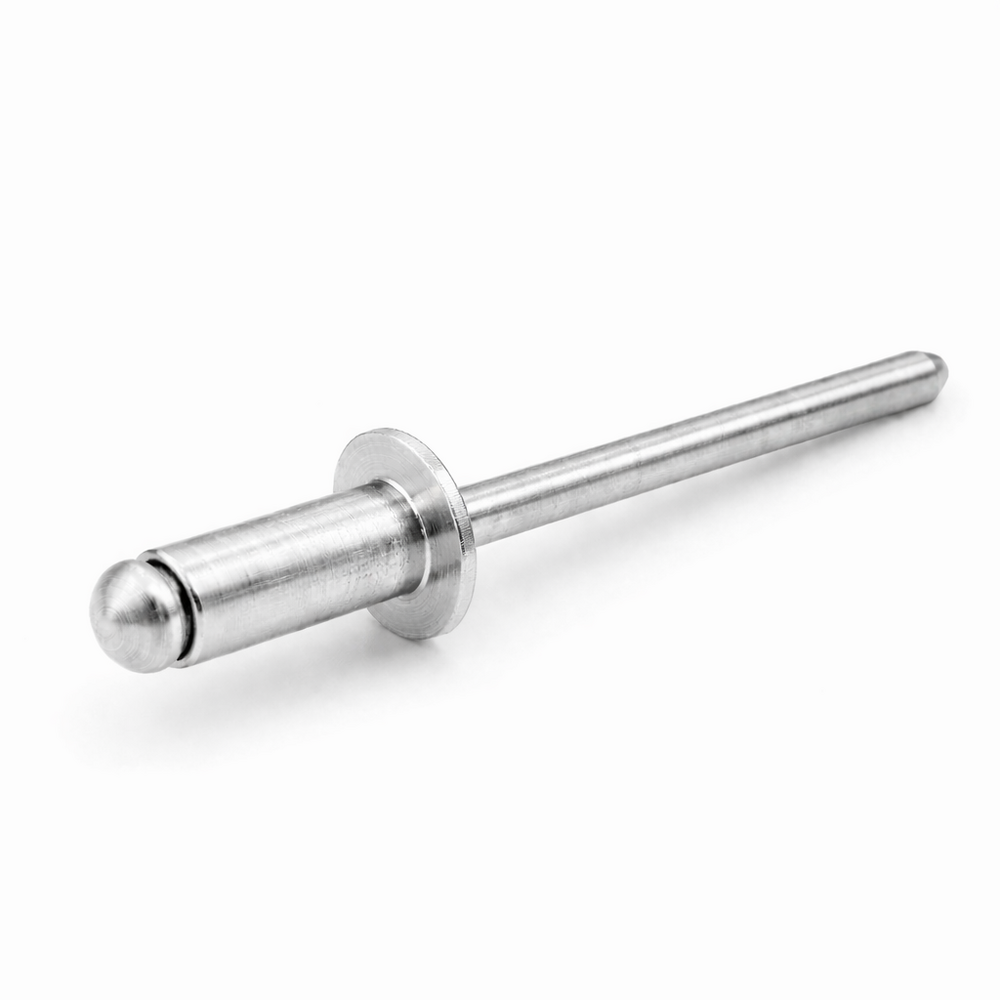

NIT ZRYWALNY DIN 7337 Z ŁBEM PŁASKIM 4,0 × 12 MM ALUMINIOWO-STALOWY
Wymiar 4,0 × 12 mm pozwala dopasować nit DIN 7337 do konkretnego układu blach lub profili. Aluminiowy korpus dobrze współpracuje z lekkimi elementami, a stalowy trzpień umożliwia kontrolowane zaciśnięcie.
DIN 7337 · ŁEB PŁASKIKORPUS ALUMINIOWYTRZPIEŃ STALOWYØ4,0 MM · 12 MM · ZACISK 6,5–8,5 MM
Najważniejsze korzyści
✓Płaska powierzchnia oparciaKołnierz równomiernie dociska materiał po stronie montażu.
✓Kontrola grubości pakietuDobór długości do całego pakietu ogranicza ryzyko luźnego połączenia.
✓Montaż nitownicąPołączenie nie wymaga gwintu, nakrętki ani dostępu od tylnej strony.
✓Dostęp tylko od strony łbaZakuwka powstaje po przeciwnej stronie bez użycia drugiego narzędzia.
Połączenie 4,0 × 12 mm dostępne od jednej strony
Dla tego rozmiaru kluczowe są otwór 4,10–4,20 mm, właściwa grubość pakietu i prostopadłe prowadzenie narzędzia. Zakres zacisku: 6,5–8,5 mm.
Zakres zastosowania
✓Blachy, panele, obudowy i profile o średniej grubości.
✓Elementy warsztatowe, instalacyjne i konstrukcje osłonowe.
✓Montaż od jednej strony w miejscach o ograniczonym dostępie.
✓Zastosowania montażowe dobrane do rozmiaru 4,0 × 12 mm po sprawdzeniu grubości pakietu.
Kontrola procesu nitowania
Objaw
Możliwa przyczyna
Zalecane działanie
Nit obraca się w otworze
otwór jest zbyt duży lub nieregularny
wykonaj otwór 4,10–4,20 mm i usuń zadziory
Pakiet pozostaje luźny
grubość nie odpowiada zakresowi zacisku
sprawdź zakres: 6,5–8,5 mm
Trzpień zrywa się nieprawidłowo
zużyta końcówka albo niewłaściwe narzędzie
dobierz końcówkę do trzpienia Ø2,1 mm
Łeb układa się pod kątem
nitownica nie jest prowadzona w osi
dociśnij łeb i prowadź narzędzie prostopadle
Zalecana średnica otworu wynosi 4,10–4,20 mm. Zakres zacisku opisuje łączną grubość wszystkich elementów.
Prowadź nitownicę w osi nita 4,0 × 12 mm
Łączone elementy powinny przylegać, a otwory muszą być współosiowe i oczyszczone z zadziorów. Zakres zacisku: 6,5–8,5 mm.
